bfd部署实例

BFD简介

         双向转发检测BFD（Bidirectional Forwarding Detection）是一套全网统一的检测机制，用于快速检测、监控网络中链路或者IP路由的转发连通状况。为改善网络性能，相邻系统之间应能快速检测到通信故障，更快地建立起备用通道恢复通信。

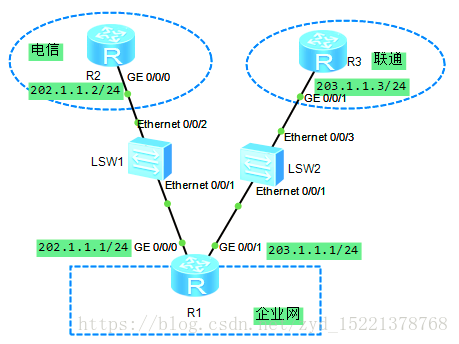

现网场景说明，拓扑图如下：

企业网出口路由器R1存在两条访问互联网的线路，一个是连接到电信，另一个是连接到联通。正常情况，企业网访问互联网的主链路是经过电信网络，当电信网络故障就走联通备份链路

问题描述

         通常在企业网出口路由器的配置备份缺省路由，如下所示

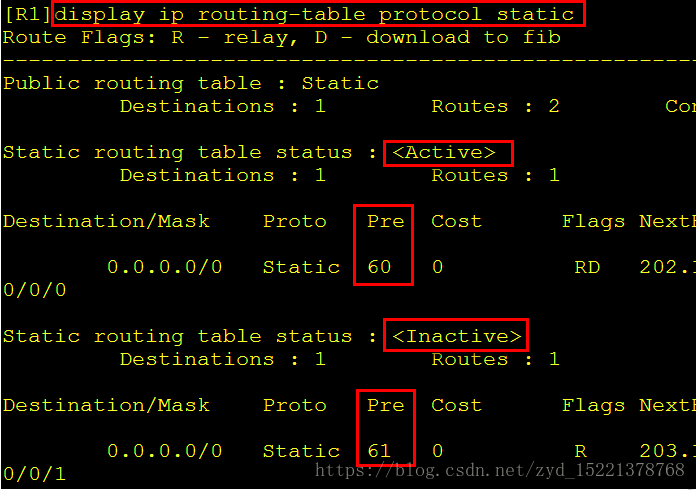

查询路由表如下所示

         说明：优先级为60的是激活路由，是主链路；优先级为61的是不激活路由，是备链路

         当电信设备R2与交换机SW1之间链路故障了，在R1的路由表信息，如下图所示

通过shutdown接口模拟链路故障。

  问题说明：主链路中某段物理链路故障了，企业网出口路由器R1仍走原来的主链路，很显然，此时将不能正常访问互联网了。
         原因：企业网出口路由器R1不能检测到与对端路由器之间的链路故障。
         解决方法：通过在路由器之间部署BFD（双向转发检测），并将BFD与缺省路由进行关联，实现快速检测链路故障的效果。


BFD配置

[R2]bfd                                          //启用BFD功能
[R2-bfd]quit
[R2]bfd To-R1 bind peer-ip 202.1.1.1 interface g0/0/0  //创建BFD会话To-R1
[R2-bfd-session-To-R1]discriminator local 2   //配置本地标识符为2
[R2-bfd-session-To-R1]discriminator remote 1 //配置远端标识符为2
[R2-bfd-session-To-R1]commit                            //提交配置
[R2-bfd-session-To-R1]quit

[R1]bfd
[R1-bfd]quit
[R1]bfd To-R2 bind peer-ip 202.1.1.2 interface g0/0/0
[R1-bfd-session-To-R2]discriminator local 1
[R1-bfd-session-To-R2]discriminator remote 2
[R1-bfd-session-To-R2]commit
[R1-bfd-session-To-R2]quit

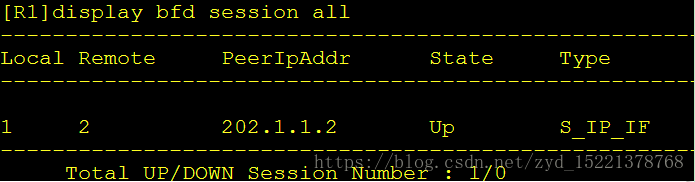

查询BFD的会话信息

[R1]ip route-static 0.0.0.0 0.0.0.0 202.1.1.2 track bfd-session To-R2
                            //将静态路由与BFD会话进行关联

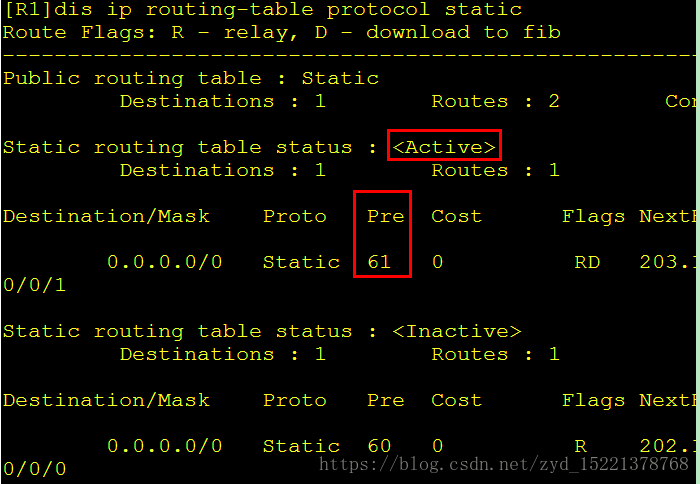

当电信设备R2与交换机SW1之间链路故障了，在R1的路由表信息，如下图所示

 通过shutdown接口模拟链路故障。
