概述

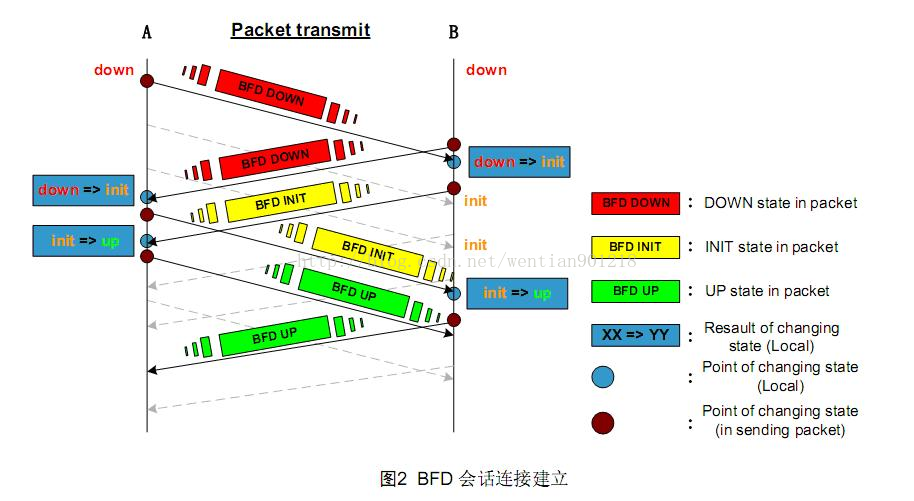

bfd会话建立过程：
1
）A
、B
两站启动BFD
，各自初始状态为“down
”，发送BFD
报文携带状态为“down
”；
2
）B
站收到状态为“down
”的BFD
报文，本地状态切换至“init
”，发送BFD
报文携带状态为“init
”；
3
）B
站本地BFD
状态为“init
”后，再接收到状态为“down
”的报文不做处理；
4
）A
站BFD
状态变化过程同上；
5
）B
站收到状态为“init
”的BFD
报文，本地状态切换至“up
”；
6
）A
站在BFD
状态变化过程同上；
7
）A
、B
两站在发生“down=>init
”变化后，会启动一个超时定时器，该定时器的作用是防止本地状态阻塞在“init
”（有可能AB
连接此时断连，会话不能正常建立），如果在规定的时间内仍未收到状态为“init/up
”的BFD
报文，则状态自动切换回“down
”；
8
）本地状态UP
标志会话建立成功。
/**************************************************************************************/
* 检测范围包括接口、数据链路以及转发引擎本身。
* bfd控制报文采用udp封装，目的端口号
3784
，源端口号在
49152到65535的范围
内。
bfd回声报文（echo）采用udp封装，目的端口号为
3785
，目的ip地址为发送接口的ip地址（本端
ip），源ip地址由配置产生。

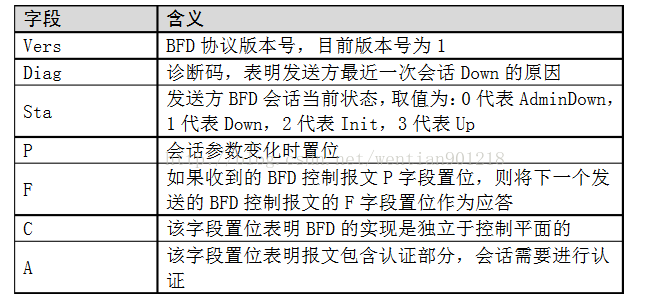

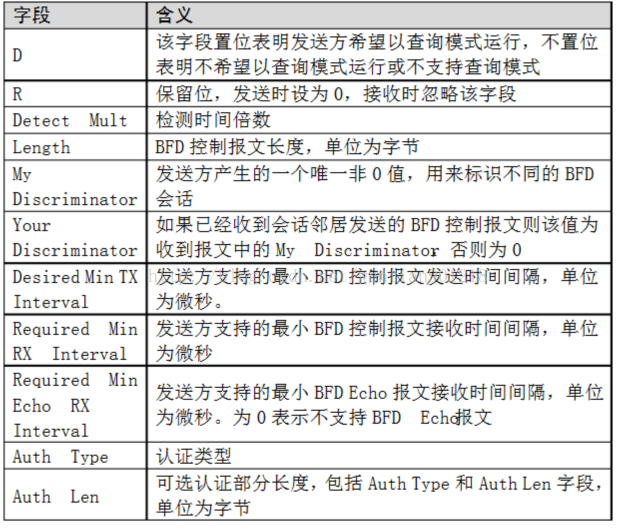

* bfd报文结构
* bfd有两种工作模式和一种辅助功能
异步模式：交互bfd控制包，检测时间内收不到则宣布down；
查询模式：协议沉默，除非系统显式验证连续性，会发一个短系列的bfd控制包，在检测时间内收
到则继续沉默，收不到则宣布down；
回声功能：本地发送一系列的bfd回声报文，远端系统通过它的转发通道将它们环回回来，如果本
地连续几个回声报文没有收到，会话就会宣布down。

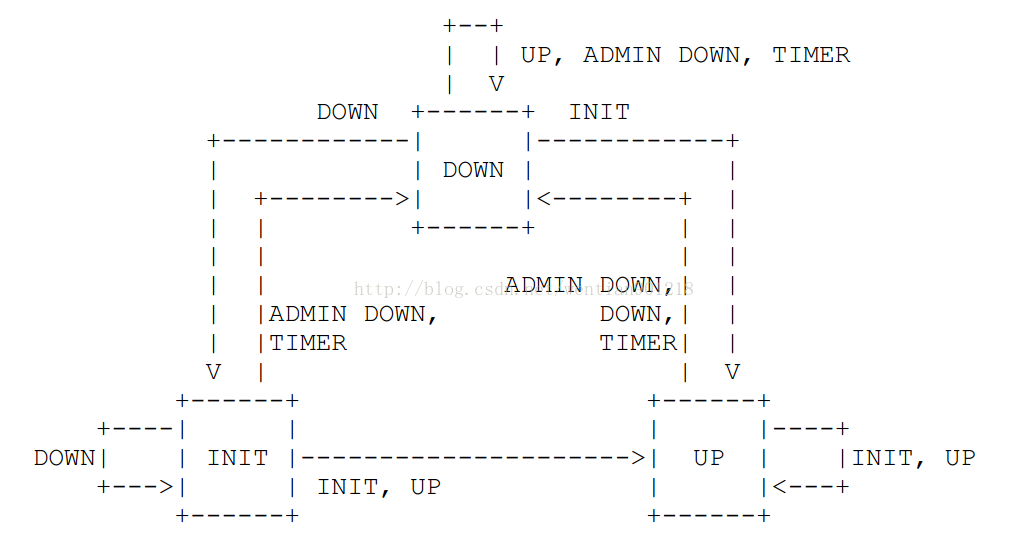

* bfd状态机
* bfd慢启动
协商过程中bfd下dpm动作有三次：第一次是创建会话时候下dpm获得yid，第二次是会话up的时候下dpm更新bfd状态，up后处于慢协商状态，1s钟一个包，第三次是up后5秒钟下dpm更新时间参数，此时fpga发包间隔从1s钟改为10ms（或者业务配置的发包间隔）
* bfd反向会话
对于一些单向的场景（我司lsp tunnel），bfd的控制报文第一个封装在ping包中（icmp的tlv）发出去，对端收到后创建反向会话，并发协商报文，然后两端走正常的协商流程。
