解决LaTex中插入Visio画图有多余边框的问题

前言

这里的Visio画图是指Visio另存为或导出的PDF格式图片。就目前而言，Visio另存为的EPS格式的图片均可使用PDF格式代替。

问题描述

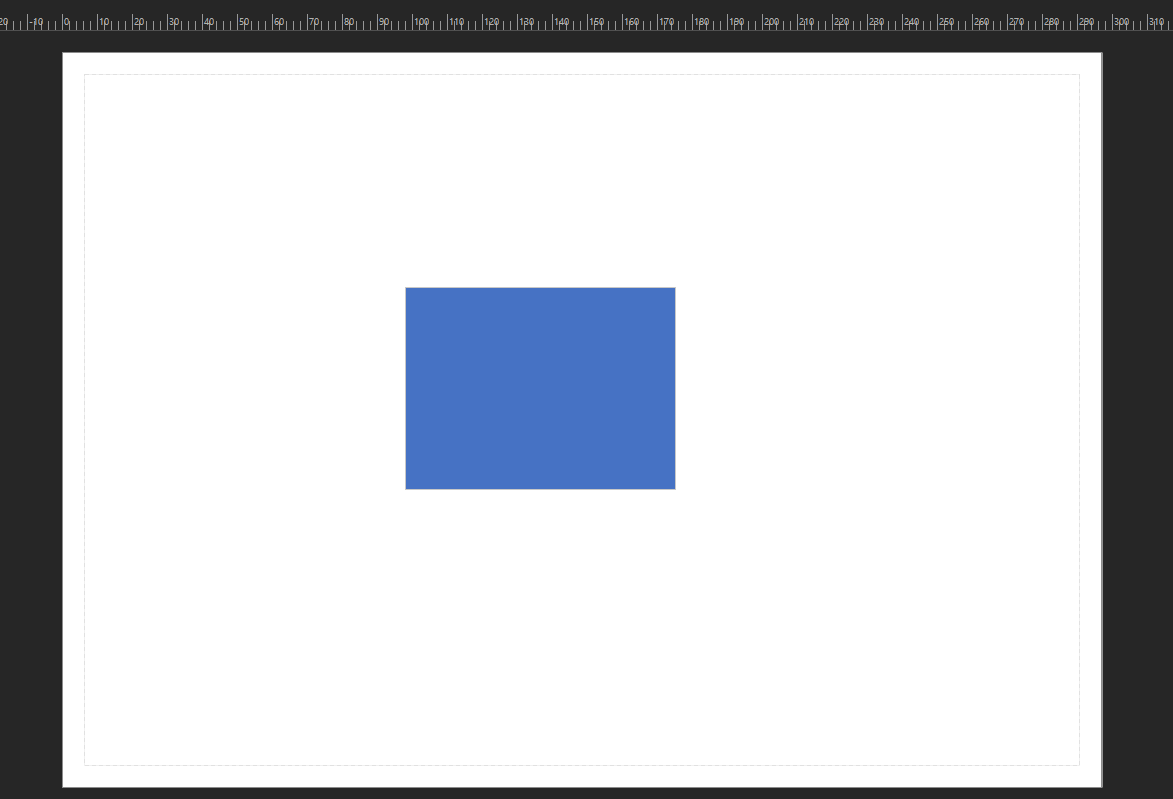

这里以Visio中画一个矩形为例，如上图所示。

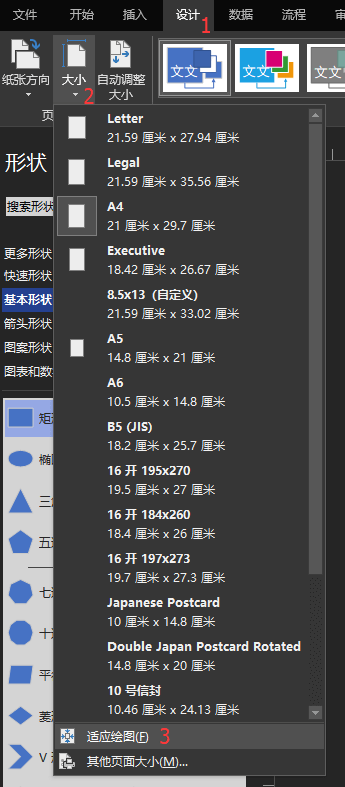

我们为了删除画图周围的白边，通常会使用“设计”选项卡下的“大小”按钮下的“适应绘图”按钮，如上图所示。

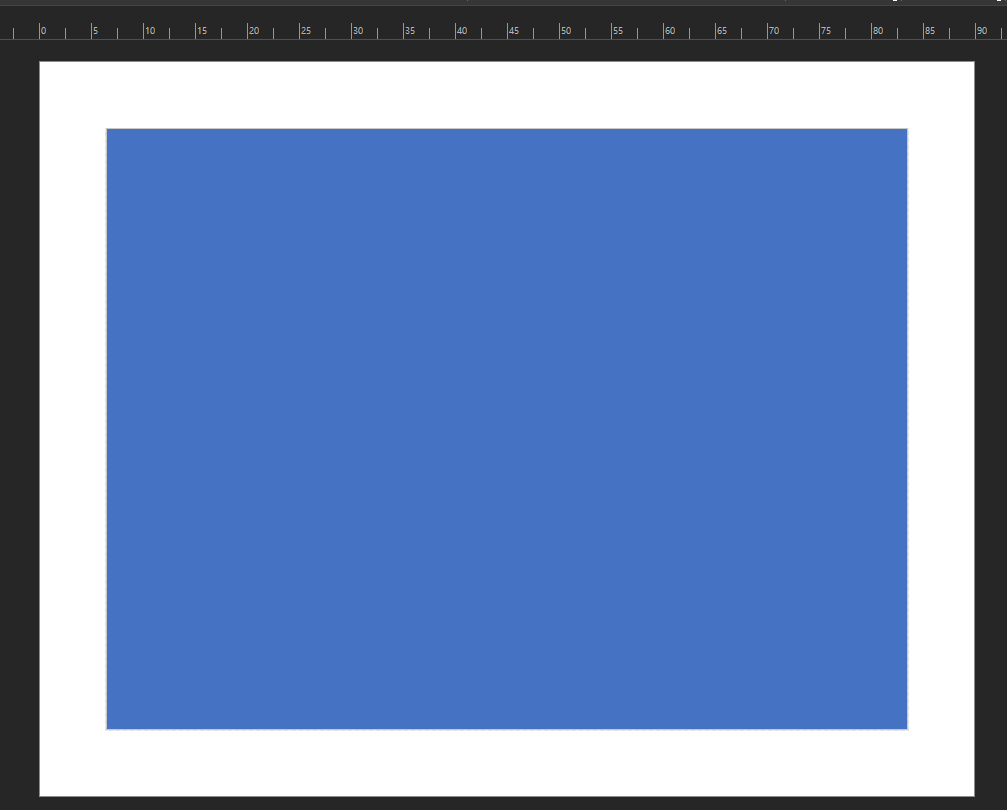

通过“适应绘图”自动调整后的画图就变成了如上图的样子。

这时我们再将此Visio画图保存为PDF图片，插入到LaTex中，如上图所示。有没有发现LaTex中的图片无缘无故四周多了条边框？

解决方法

这里实际上有两个问题需要解决：

1. 去除四周的边框
2. 去除多余的白边

去除四周的边框

关于去除这个边框，网上的教程五花八门，最流行的就是手动裁剪PDF图片了，杀鸡焉用牛刀？

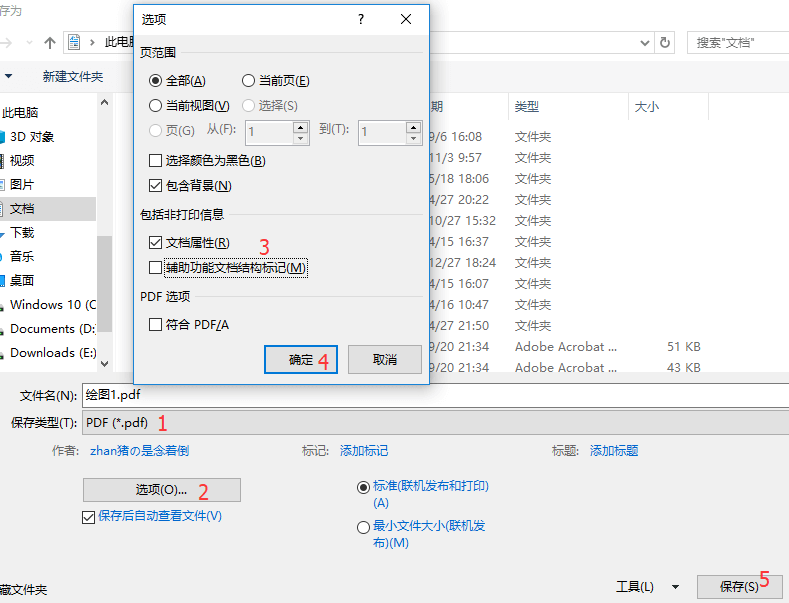

废话少说，玄机就在保存为PDF文件的时候，选择“保存类型”为PDF后，点击下方的“选项”按钮，在弹出的对话框中将“辅助功能文档结构标记”前的勾去掉，点击“确定”保存就好了，如上图所示。

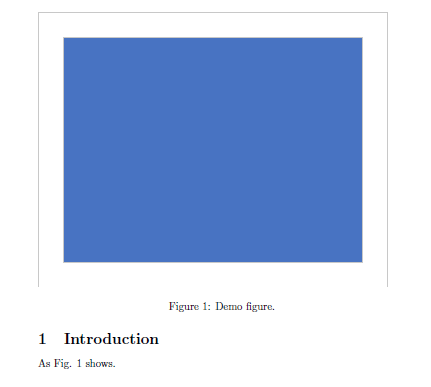

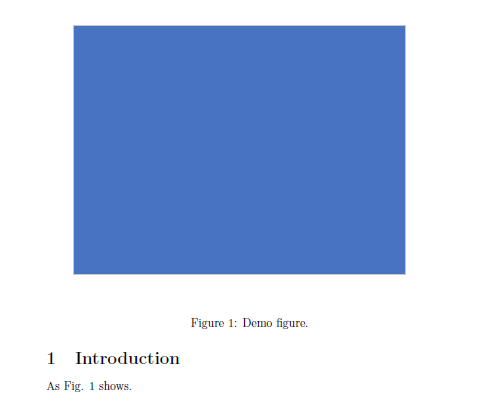

这样插入到LaTex中的图片就没有四周的边框了，如上图所示。

但是有没有注意到这个图片四周仍然有白边，使得图片在LaTex中小了一圈？

去除多余的白边

要说到这个白边从哪里来，还得回过头去看Visio。“适应绘图”自动调整后的画图实际上就是包含了白边的，仔细看第一张图中画图边界往里一点有一个虚线矩形，这个矩形到画图边界之间的距离就是Visio预设的白边。

所以接下来要做的就是调整这段白边的宽度为0，就像打印时调整边距一样，而实际上这里正是在调整边距。

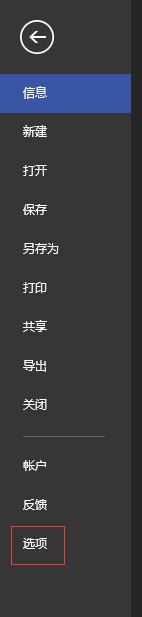

1. 点击“文件”选项卡，点击“选项”。如上图所示。

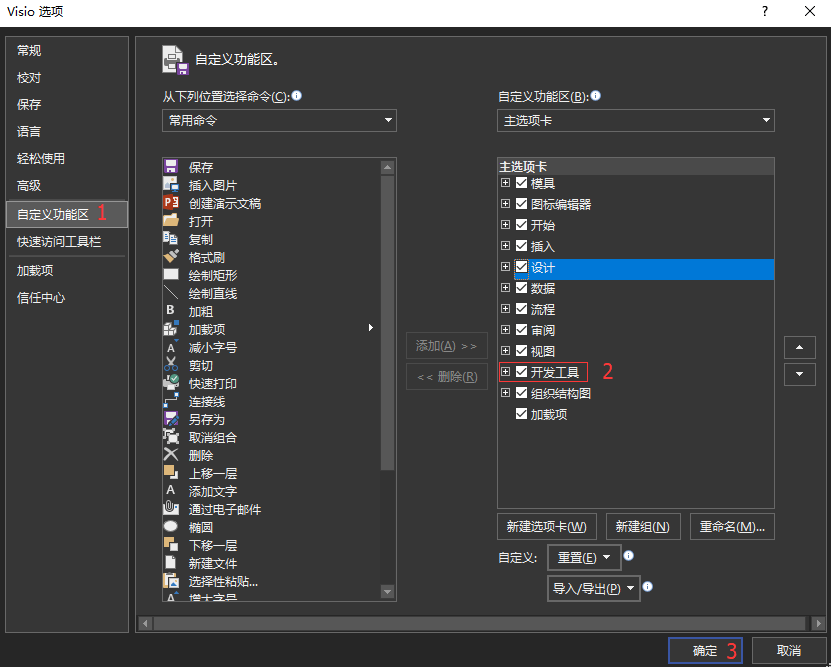

2. 在弹出的对话框的左侧点击“自定义功能区”，在右侧将“主选项卡”下的“开发工具”打勾并保存。如上图所示。

3. 点击“开发工具”选项卡，点击“显示ShapeSheet”，点击“页”。如上图所示。

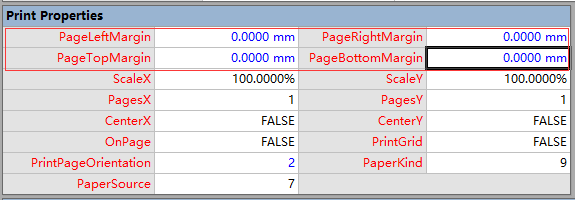

4. 这时会在Visio下方出现页的属性表格，将表格向下滑动，找到“Print Properties”表格，将“PageLeftMargin”、“PageRightMargin”、“PageTopMargin”和“PageBottomMargin”均修改为0（双击单元格以编辑，回车以保存），关闭表格。如上图所示。

5. 点击“设计”选项卡，点击“大小”，点击“适应绘图”。如上图所示。

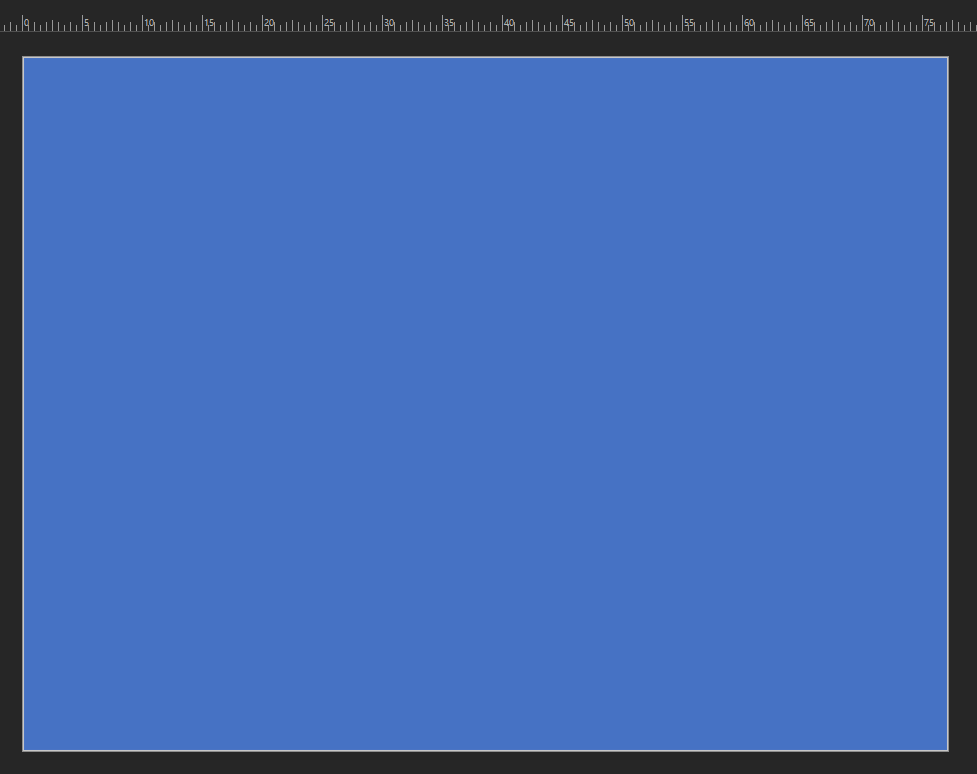

6. 这时得到的画图就是没有白边的了，在Visio中也能明显观察到，如上图所示。

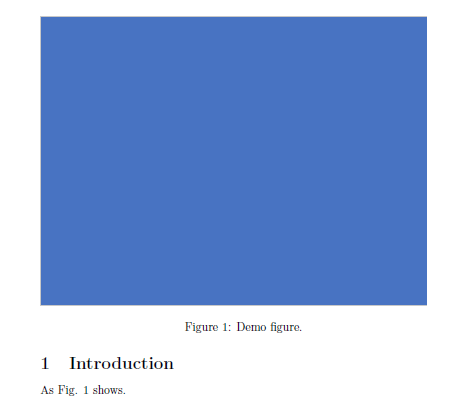

7. 这时再另存为PDF（记得点击“选项”以去除四周的边框），插入到LaTex中，就去除掉多余的白边啦，如上图所示。
