3. LaTeX图片的排版、引用与格式

3. LaTeX图片的排版、引用与格式

1.LaTeX 图片排版方式

  在 LaTex 排版的论文写作中，LaTex 的所有宏包文件都要写在 documentclass 命令之后和 begin{document} 之前。在本文中，图片排版时使用到的宏包文件有：

% 引言区
documentclass[utf-8]{article}
usepackage{ctex}
usepackage{graphicx}  %%  图片包
usepackage{subfig}    %% 子图包
usepackage{float}     %% 浮动个数

% 正文区
begin{document}
...
end{document}

在论文中主要有两种图片排版方式：图片的直接插入、图片的浮动插入

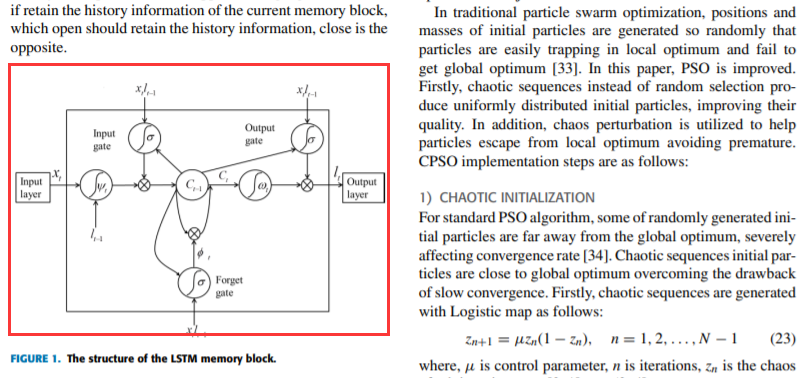

1、图片的直接插入会遵循文字的样式，会乖乖的限制在论文的某一侧（因为大多数英文期刊类的模板论文是分两栏的）。例如下面的图片：

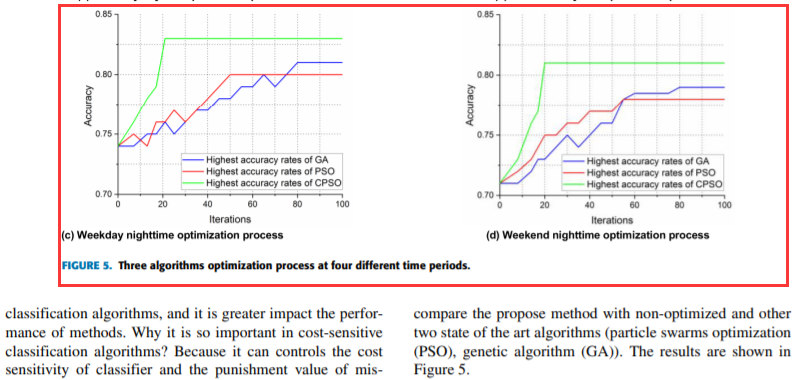

2、图片的浮动插入会自己独占页面的一部分，剩下的部分留给文字。也就是将页面分为上下两个部分，例如下面的图片：

2. 图片的直接插入

直接插入图片的基本模板如下：

begin{figure}[!t]
	centering
	includegraphics[width=5in]{myfigure}
	caption{Simulation results for the network.}
	label{fig_sim}
end{figure}

我们将 myfigure 修改为图片路径，一般来说最简单的是将图片和 tex 文件放在同一个文件夹下，然后直接修改为图片名称+后缀即可：

begin{document}

begin{figure}[!h]
    centering
    includegraphics[width=5in]{LSTM.jpeg}
    caption{LSTM内部信号传递原理}
    label{fig:my_label}
end{figure}

end{document}

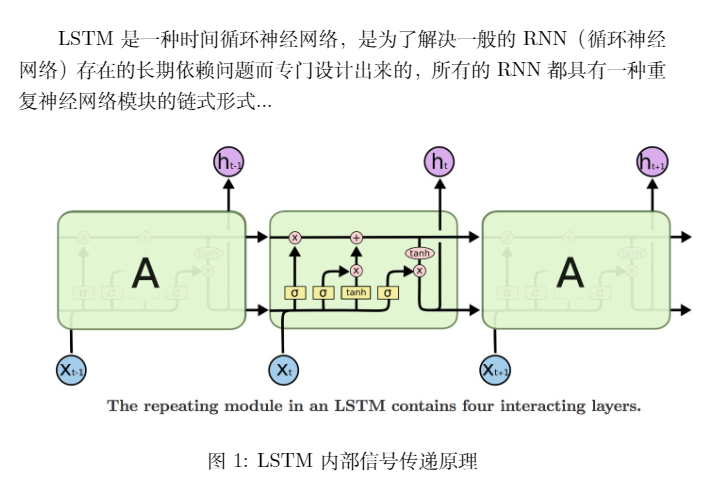

展示效果如下：

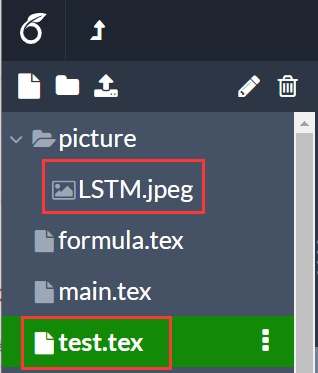

如果觉得所有的图片都堆到同一个文件夹下太乱了，我们可以创建一个专门放图片的文件夹，然后使用绝对路径或者相对路径（一般推荐使用相对路径）。例如：

内容修改为：

begin{document}

begin{figure}[!h]
    centering
    includegraphics[width=5in]{picture/LSTM.jpeg}
    caption{LSTM内部信号传递原理}
    label{fig:my_label}
end{figure}

end{document}

详细介绍上面单图直接插入基本模板的语法和参数：

1、基本框架

整体大框架明确了图片的开始（begin）和结束（end）的位置，figure 说明插入的是图片。[!h]是图片的摆放格式，表示图片要放在当前文字的下方(here)（IEEE tran 的期刊论文模板分两排）。

begin{figure}[!h]

end{figure}

图片主要有 4 种位置格式：

1. [h] 当前位置(here)：h 表示你在编写的时候中在哪里，论文最终显示图片的位置就在哪里，但是如果这一页的空间不足以放下这个图片，此时图片会转到下一页；
2. [t] 顶端(top)：t 表示优先将图片放置在页面对应排的顶部；
3. [b] 底端(bottom)：b 表示优先将图片放置在页面对应排的底部；
4. [p] 浮动：将图片设置为浮动状态，系统会自动排版图片的位置；

2、居中显示

centering

centering 顾名思义，表示将图片居中显示

3、图片及参数

includegraphics[width=5in]{picture/LSTM.jpeg}

[ ]中存放的是图片的参数，width=5in 是图片的大小，in 是单位，含义是英寸。{ } 中就是图片的路径及名称，如果是同一个文件夹下，那么我们就可以省略路径。

4、标题

caption{LSTM内部信号传递原理}

caption 是图像的标题。{ } 中就是标题的具体内容，标题还会有编号，一般都是自动编号。

5、标签

label{fig:my_label}

标签主要是在文中引用的时候会用到。

6、单图的引用

图片的引用要用到命令 ref，例如我们要引用上面标签的图片时，就可以这样调用：

As show in Figure ref{fig:my_label}   %%  英文引用图片
正如图 ref{fig:my_label}   %% 中文引用图片

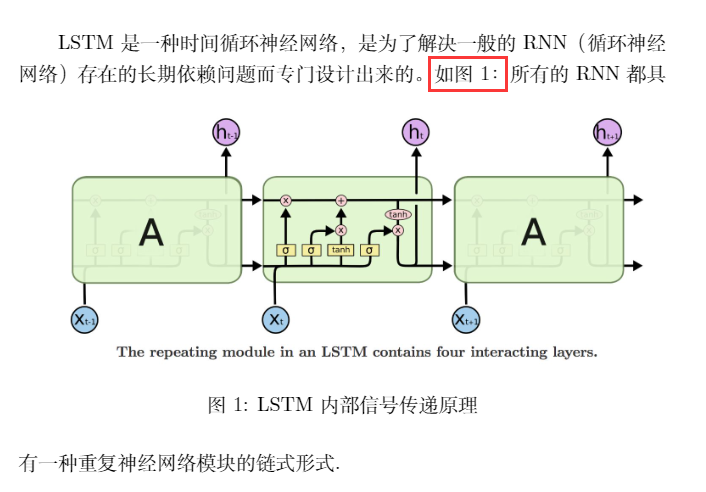

命令大括号中的就是图片的标签，可以自定义，展示结果如下：

begin{document}
LSTM是一种时间循环神经网络，是为了解决一般的RNN（循环神经网络）存在的长期依赖问题而专门设计出来的。
begin{figure}[!h]
    centering
    includegraphics[width=4.5in]{picture/LSTM.jpeg}
    caption{LSTM内部信号传递原理}
    label{fig:my_label}
end{figure}
如图 ref{fig:my_label}，
所有的RNN都具有一种重复神经网络模块的链式形式.
end{document}

3. 图片的浮动插入

图片浮动插入的基本用法：

begin{figure*}[!t]
    centering
    subfloat[Case I]{includegraphics[width=2.5in]{box}
    label{fig_first_case}}

    hfil

    subfloat[Case II]{includegraphics[width=2.5in]{box}%
    label{fig_second_case}}

    caption{Simulation results for the network.}
    label{fig_sim}
end{figure*}

注意：上面的空行只是为了让大家更容易看清结构，实际写的时候一般不要添加空行，因为在LaTeX中空行会导致图片换行。如果你要求图片是不在同一行的，可以添加空行。

begin{figure*}[!h]
    centering
    subfloat[Case I]{includegraphics[width=1.5in]{picture/1.png} label{X}}
    hfill
    subfloat[Case II]{includegraphics[width=1.5in]{picture/2.png} label{Y}}
    hfill
    subfloat[Case III]{includegraphics[width=1.5in]{picture/3.png} label{Z}}
    caption{速度、流率与密度之间的关系}
    label{fig:my_label1}
end{figure*}

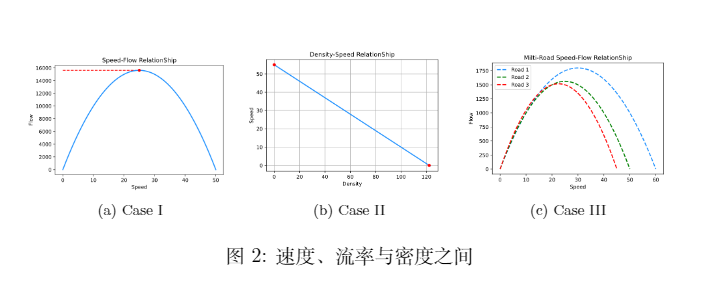

大家会发现，图片在页面的最中间，而不是顶端，如果论文中的文字足够多的适合，它自然会移动到最上面。

详细介绍图片浮动插入基本模板的语法和参数：

1、框架

begin{figure*}[!t]

end{figure*}

整体大框架明确了图片的开始（begin）和结束（end）的位置，figure说明插入的是图片，*表示支持图片的全页面浮动。[!t]是图片的摆放格式，与上面一致。

2、居中显示

centering

centering 表示将图片整体居中显示。

3、图片及参数

 subfloat[Case I]{includegraphics[width=1.5in]{picture/1.png} label{X}}

subfloat 表示插入浮动子图，第一个 [ ] 中存放的是子图的标题，默认编号是 (a)，(b)……。大括号里面的就是单图的格式，和上面相同。

4、hfill

hfill

hfil 和 hfill 是一对，表示的是空格，起到填充的作用，能够让图片或其他模块类的东西不产生重叠。经常用在在图片或者其他模块之间的并排。我们也可以把hfil理解为跟踪式左对齐。

5、标题

caption{速度、流率与密度之间的关系}

caption是图像的标题。与前面的示例相同。

6、标签

label{fig:my_label1}

标签主要是在引用的时候会用到。

7、多图的引用

图片的引用要用到命令 ref ，多图的引用分两种，一种是引用整体，另一种是引用某一个子图。

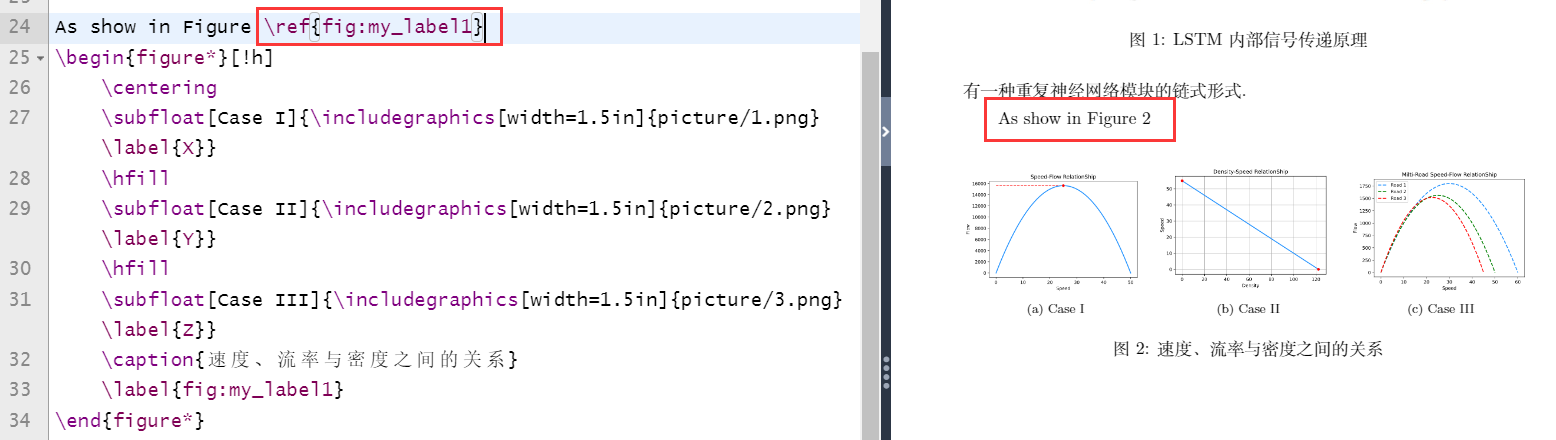

引用整体：如果我们要引用上面的整体图片，就使用整体的标签，可以这样调用：

As show in Figure ref{fig:my_label1}

命令大括号中的就是整个图片的标签，执行结果如下：

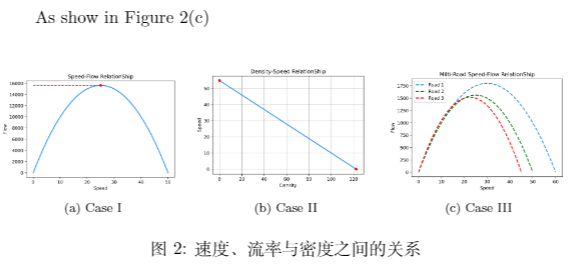

引用子图：如果我们要调用某一个子图，就使用子图的标签，可以这样调用：

As show in Figure ref{Z}

命令大括号中的就是子图的标签，执行结果如下：

但是大家发现了，子图的标签，括号没了，不如2(a)好看，怎么办呢？

我们可以先引用整体标签，然后单独引用子图标签，子图标签用到的命令是subref。

As show in Figure ref{fig:my_label1} subref{Z}

4. 图片格式(拓展)

LaTex支持大量的图片格式，或者说我们常用的 jpg、png格式都是支持的，此外，LaTeX还支持PDF格式，不过需要引入额外的包。

总的来说，LaTeX 最常用的四种格式分别是：jpg、png、PDF、eps

eps 是 Encapsulated Post Script 的缩写，翻译过来是内嵌式 Post Script。eps文件格式又被称为带有预视图象的PS格式，它是由一个PostScript语言的文本文件和一个（可选）低分辨率的由 PICT 或 TIFF 格式描述的代表像组成。eps也是很多期刊要求的格式，主要有如下两个原因：

1. 图片文字可选中；
2. 清晰度高且存储较小；

首先，如果我们使用 Visio 或者 PPT 做的图，转化为PDF的时候，其中的文字是可选中的。如果我们将 PDF 转为 jpg 或者 png ，文字就不可选中了。但是 PDF 转为 eps 的时候，文字依然是可以选中的。

其次，eps 是矢量图，图像的清晰度很高，成像效果好。并且占用的存储空间相对较小。

说明：关于这一部分的PDF文档整理在百度网盘上。提取码：6666.
