Matlab中drawnow函数的使用

54 阅读 0 评论 36 点赞

我是靠谱客的博主开朗枫叶，最近开发中收集的这篇文章主要介绍Matlab中drawnow函数的使用，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

语法

说明

示例

创建流数据动画

跳过更新以产生更快的动画

预计算数据，然后创建动画

drawnow函数的功能是更新图窗并处理回调。

语法

drawnow
drawnow limitrate
drawnow nocallbacks
drawnow limitrate nocallbacks
drawnow update
drawnow expose

说明

drawnow更新图窗并处理任何挂起的回调。如果修改图形对象并且需要在屏幕上立即查看这次更新，请使用该命令。

drawnow limitrate将更新数量限制为每秒 20 帧。如果自上次更新后不到 50 毫秒，或图形渲染器忙于处理之前的更改，则drawnow会丢弃新的更新。如果在循环中更新图形对象并且不需要在屏幕上查看每个更新，请使用该命令。跳过更新可以产生更快的动画。挂起的回调得到处理，这样您可以在动画期间与图窗交互。

drawnow nocallbacks会延迟回调（例如ButtonDownFcn回调），直至下个完整的drawnow命令执行。如果您想要阻止回调中断您的代码，请使用该选项。暂时延迟回调会禁用图窗交互，例如点击鼠标或调整图窗大小。延迟回调不会影响动画速度。

drawnow limitrate nocallbacks将更新数量限制为每秒 20 帧，如果渲染器繁忙则跳过更新。此语法还可以阻止回调中断您的代码，这样会暂时禁用图窗交互。

如果渲染器繁忙，drawnow update会跳过更新并延迟回调。不建议使用该语法。改用limitrate选项。

drawnow expose更新图窗但延迟回调。不建议使用该语法。改用nocallbacks选项。

示例

创建流数据动画

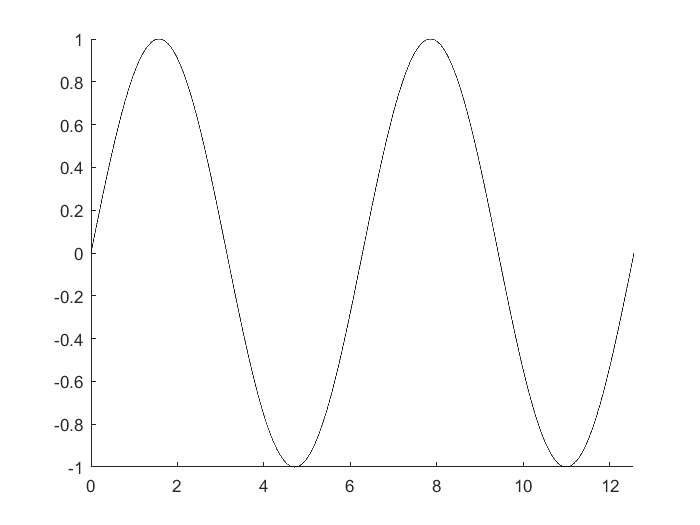

创建一个线条不断变长的动画，直到它累积到 2,000 个数据点。使用drawnow在每次循环迭代后将更改显示在屏幕上。

h = animatedline;
axis([0 4*pi -1 1])
x = linspace(0,4*pi,2000);

for k = 1:length(x)
    y = sin(x(k));
    addpoints(h,x(k),y);
    drawnow
end

跳过更新以产生更快的动画

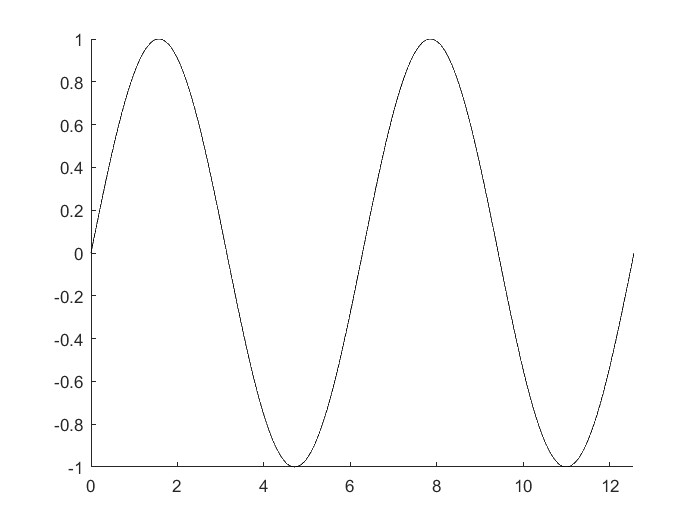

创建一个线条不断变长的动画，直到它累积到 10,000 个点。由于存在 10,000 个点，在屏幕上绘制每个更新比较慢。通过使用drawnow limitrate限制更新数量创建更快、更平滑的动画。然后，通过在循环结束后调用drawnow在屏幕上显示最终更新。

h = animatedline;
axis([0 4*pi -1 1])
x = linspace(0,4*pi,10000);

for k = 1:length(x)
    y = sin(x(k));
    addpoints(h,x(k),y);
    drawnow limitrate
end
drawnow

预计算数据，然后创建动画

在动画循环之前计算所有数据。

h = animatedline;
axis([0 4*pi -1 1])
x = linspace(0,4*pi,10000);
y = sin(x);

for k = 1:length(x)
    addpoints(h,x(k),y(k));
    drawnow limitrate
end
drawnow
