概述

通过网络加载系统，我们需要在 Ubuntu 系统上搭建 tftp 服务，如大家不清楚要如何在 Ubuntu 上安装tftp，请参考手册第九章的内容。
接着我们将网线连接到开发板的网口 0 上
1 准备系统镜像
搭建好 tftp 服务后，我们需要将要烧写的 PMON 镜像，内核镜像，文件系统镜像拷贝到虚拟机 Ubuntu的 tftp 目录下，如下图所示：

2 设置网络

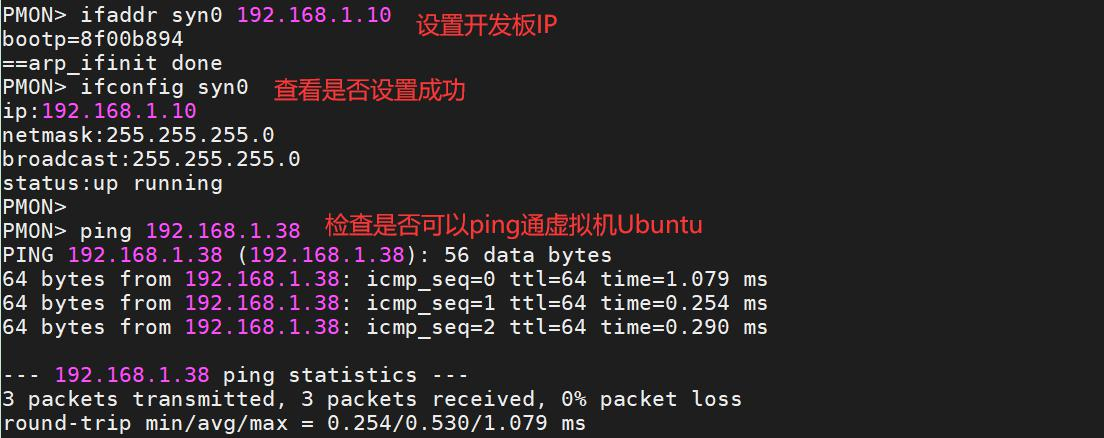

首先，我们需要进到 PMON 命令行下，使用命令 ifaddr syn0 192.168.1.10 设置开发板的 IP 地址和虚拟机 Ubuntu 的 IP 在同一个网段下，并可以 ping 通虚拟机，如下图所示：

3 加载 PMON 镜像
注意：这里不建议大家在没有 Ejtag 的情况下对 PMON 进行操作，以免开发板变砖。

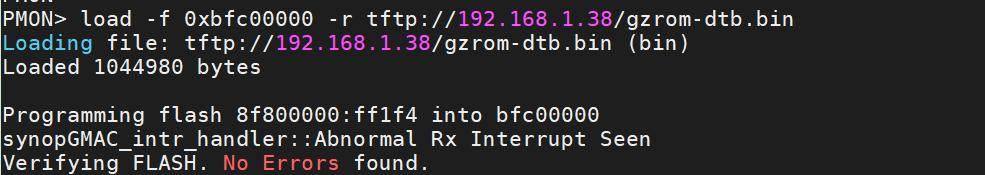

设置完网络后，我们输入命令 load -f 0xbfc00000 -r tftp://192.168.1.38/gzrom-dtb.bin，其中192.168.1.38
为虚拟机 Ubuntu 的 IP 地址，如下图所示

烧写完成后重启开发板 PMON 即可更新成功。
4 加载内核镜像
在 PMON 目录下输入命令 load tftp://192.168.1.38/vmlinuz 加载内核到开发板，其中 192.168.1.38 为虚拟机 Ubuntu 的 IP 地址，如下图所示：

因为作者这里烧写的内核镜像为带文件的系统的内核镜像（buildroot_ramdisk），所以可以直接使用命令 g console=tty console=ttyS0,115200 启动开发板，如下如图所示：

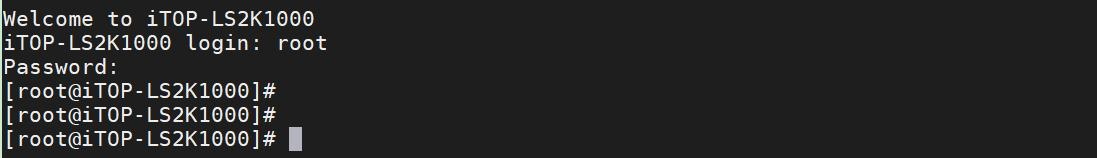

如果烧写的是没有带文件系统的内核和镜像，则需要烧写完文件系统以后才可以使用 g 命令启动开发板。启动成功如下图所示：

注意，这里只是加载到了内存，并没有烧写到 flash 里面
5 加载文件系统镜像

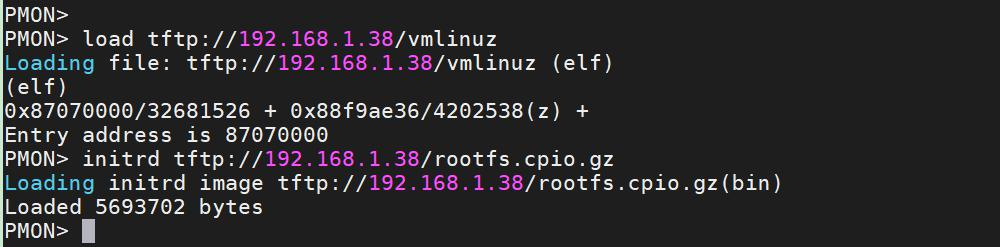

在 PMON 目录下输入命令 load tftp://192.168.1.38/vmlinuz 加载内核到开发板，然后在输入命令 initrdtftp://192.168.1.38/rootfs.cpio.gz 加载文件系统(buildroot 根文件系统)，其中 192.168.1.38 为虚拟机 Ubuntu的 IP 地址，如下图所示：

加载完成后使用命令 g console=tty console=ttyS0,115200 启动系统，如下图所示：

启动成功如下图所示：

注意，这里只是加载到了内存，并没有烧写到 flash 里面

迅为LS2K1000开发板介绍：
https://www.bilibili.com/video/BV1Hq4y1V7Vk?spm_id_from=333.999.0.0

使用龙芯LS2K1000开发板需要购买Ejtag仿真器吗？
https://www.bilibili.com/video/BV1Xq4y1d7Aw?spm_id_from=333.999.0.0

龙芯2K1000开发板可以运行哪些操作系统：
https://www.bilibili.com/video/BV1nF411e7ZK?spm_id_from=333.999.0.0

在ARM架构上的学习开发经验能不能搬到MIPS架构的开发板上呢？ https://www.bilibili.com/video/BV1fR4y1E7bd?spm_id_from=333.999.0.0

龙芯迅为2K1000开发板参数：
核心板参数：
尺寸：65mm*55mm
CPU ：龙芯2K1000双核工业级处理器
主频：800MHz-1GHz
内存：板载2GB DDR3 ，可选4GB
存储：8MB的存储，用来放BOOT引导程序的
工作电压：12V和5V
系统支持：流畅运行vusybx、buiroot、Loognix、QT5.12系统。
引角扩展：引出脚多达232个，1.0间距的邮票孔方式，满足用户各类扩展需求

底板参数：
尺寸：190mm*125mm
POWER：电直流电源输入接口
SWITCH：电源开关
Ethernet：2 路10M/100M/1000M自适应以太网
USB HOST：4路USB2.0
OTG：支持
Mini HDMI：支持
RGB-LCD：支持
WIFI/BT：板载WIFI、蓝牙二合一模块
Mini PCIE：可外接mini PCIE接口的4G模块,具备PCIE2.0单通道
4G模块：支持 (选配)
SIM Card：1个
UART：2路串口
RS485：1路
CAN：2路
蜂鸣器：一个有源蜂鸣器
RTC：支持
LIO/UART：2mm间距20PIN插座引出
GPIO ：2mm间距20PIN插座引出
耳机接口：标准3.5mm耳机接口
JTAG：1路JTAG调试接口（2mm间距10PIN插座引出）
GPS：一路GPS (选配)
固态硬盘接口：1路 (SATA固态盘选配)
按键：3个
温度传感器：支持
风扇驱动：支持
