概述

M0R1系列模块烧写简介

烧写简介
- 连接模组的引脚
- 下载最新的烧写固件
- 下载相关工具
- 烧写软件设置
- 说明

烧写简介

M0R1的模组使用了RDA5981芯片进行设计，烧写时只需要文件进行烧录，则模组在开机时接收到烧写软件的烧写指令时，则进入烧写模块进行下载，具体操作如下：

连接模组的引脚

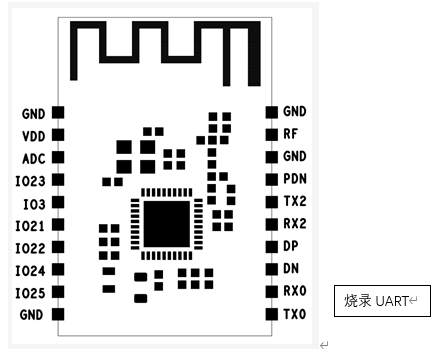

在这里插入图片描述

模组		TTL串口工具
GND	<------->	GND
TX0	<------->	RX
RX0	<------->	TX
VDD	<------->	3.3V

注意：

串口工具应该保证足够的电流输出以使模组正常工作。
TX的连接电平应该为3.3V的TTL电平。

下载最新的烧写固件

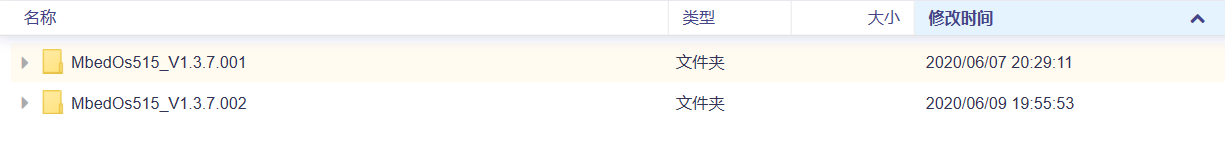

如下图所示，点击下载：

在这里插入图片描述

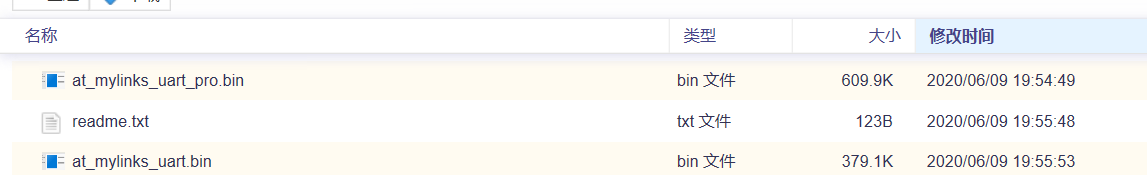

选择一个版本进入发现有两个文件：
在这里插入图片描述
at_mylinks_uart.bin：只有固件功能部分，用户可用于合成自己定制的内置网页。
at_mylinks_uart_pro.bin：已经带了出厂内置网页功能的固件，可用直接烧写。这里我们选择这个文件。

下载相关工具

如下图所示，点击下载：
在这里插入图片描述

烧写软件设置

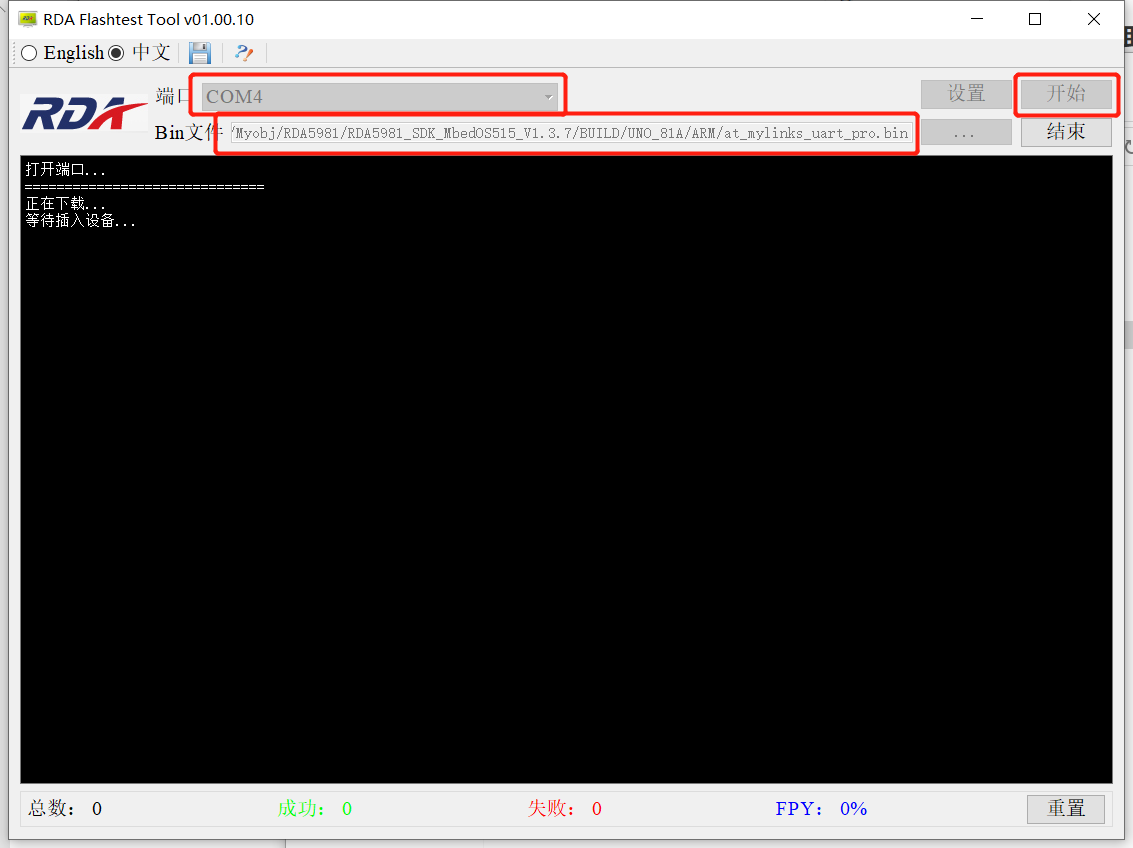

打开SingleDnload_V01.00.10_20180307，点击flashtest.exe，选择好端口和BIN文件后，点击开始：

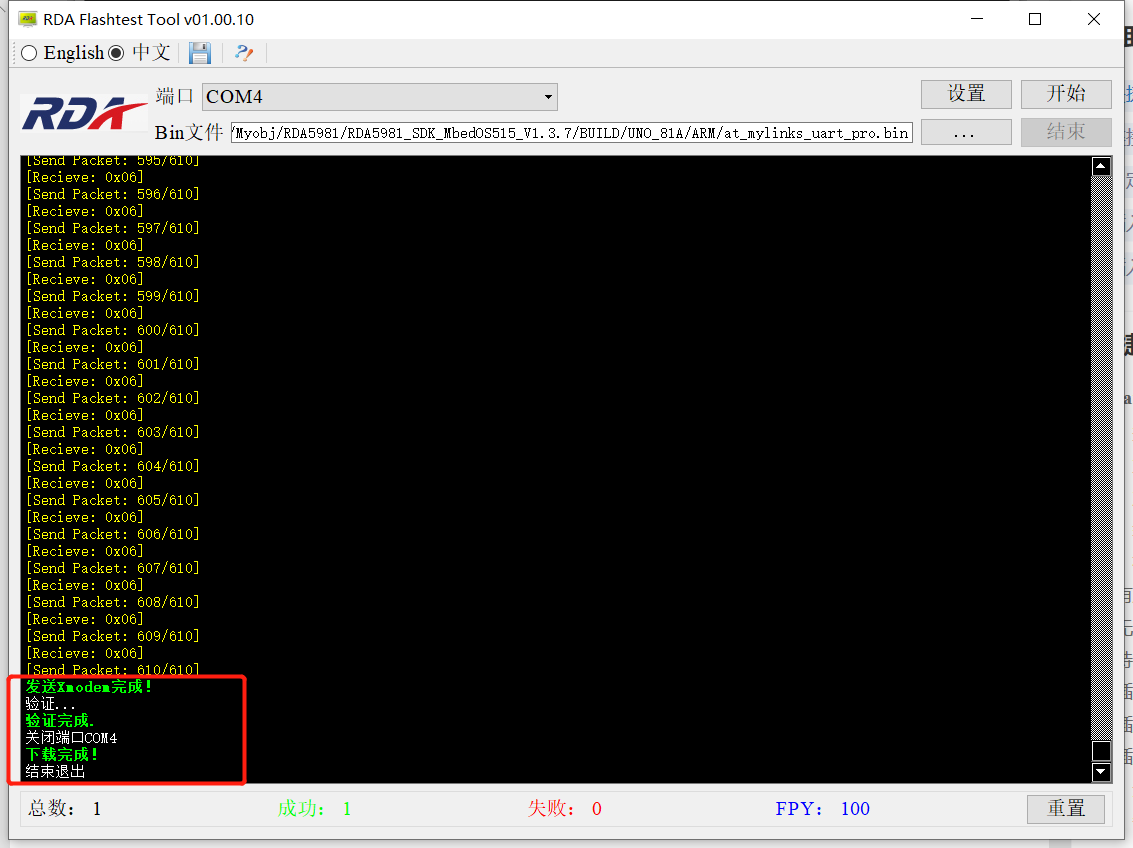

在这里插入图片描述模块上的TX0和RX0接到COM4的USB转TTL电路上，flashtest.exe点击开始以后，再将模块通电或者重启，软件如下所示：

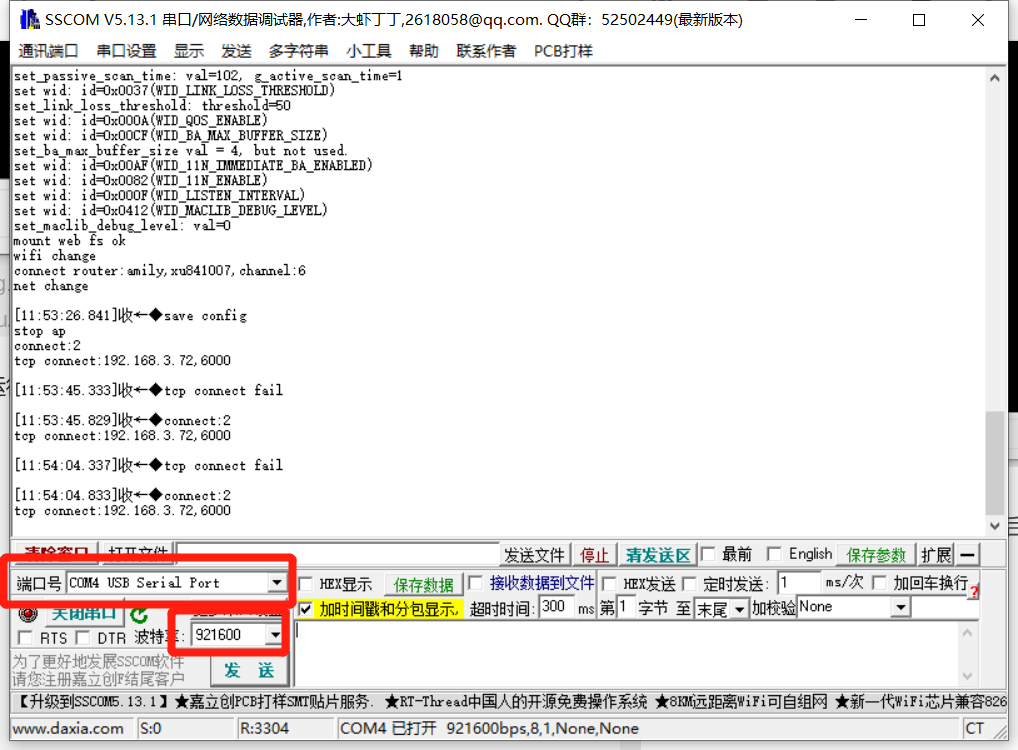

当显示下载成功后，再重启模块后就运行，下载软件的端口同时也为模块的log输出串口，可以使用921600的波特率查看：
在这里插入图片描述
