02-407控制底板PCB开发板资源介绍资料

核心板+控制底板
（反客）+++DIY

1、芯片介绍：stm32F407ZGT6（开发指南）

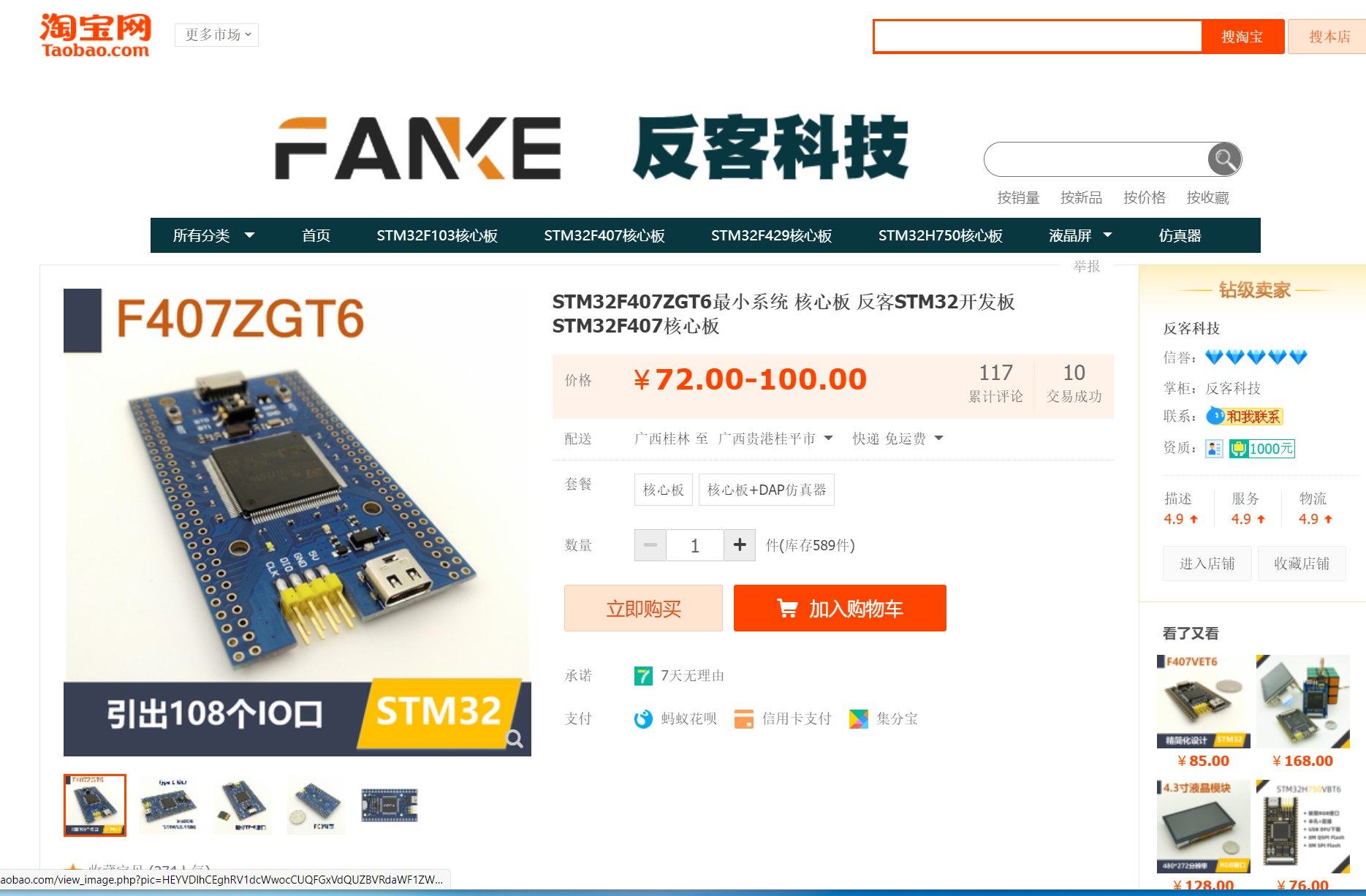

产品（见淘宝“反客科技”）

核心板并没有使用STM32F407开发指南上的，因为它贵且许多功能没有用到，所以就使用反客的，芯片的一样，没事。
开发板是李明枫老师画的。

1.2 ALIENTEK STM32F407 最小系统板资源说明
资源说明部分，我们将分为两个部分说明：硬件资源说明和软件资源说明。
1.2.1 硬件资源说明

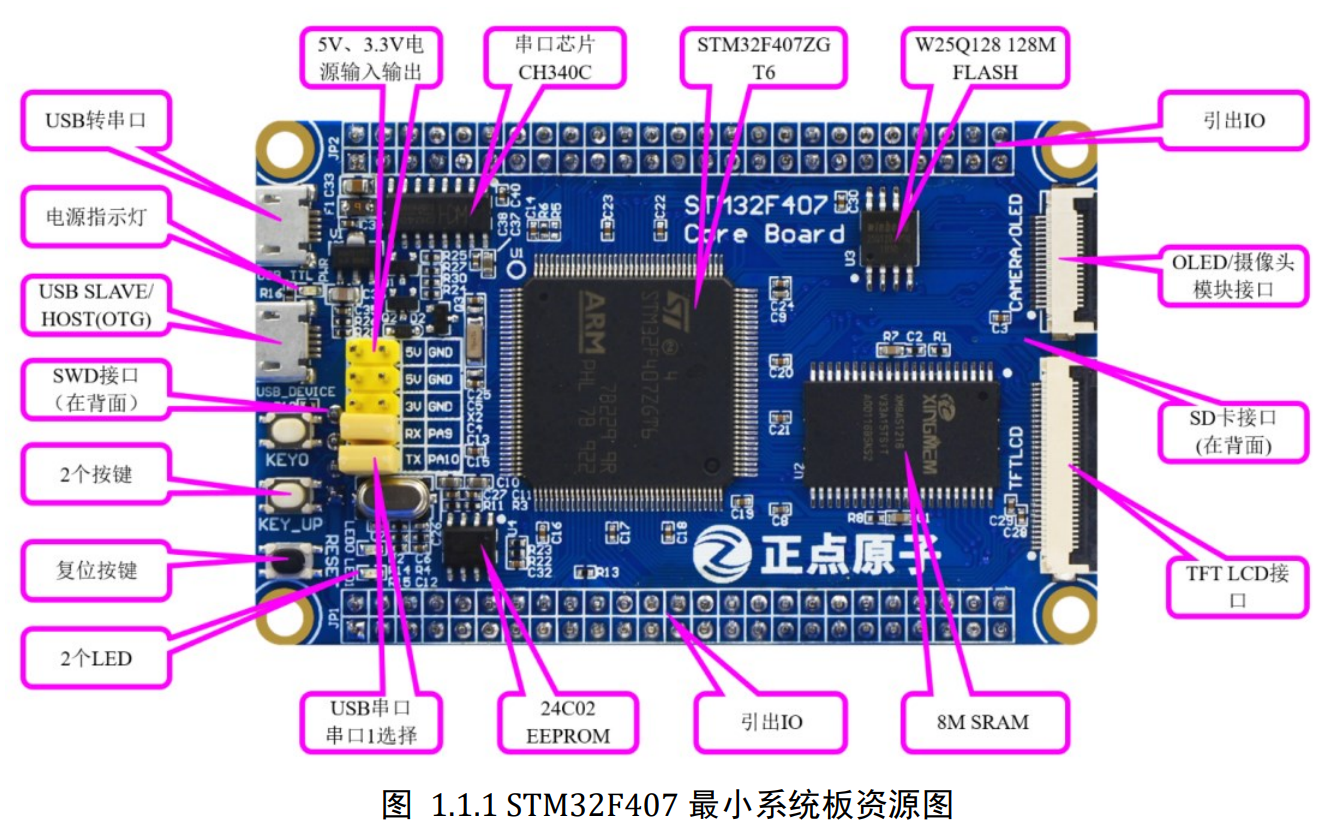

这里我们首先详细介绍 STM32F407 最小系统板的各个部分（图 1.1.1 中的标注部分）的硬件资源，我们将按逆时针顺序依次介绍：

1. USB 转串口
   这是开发板板载的一个 Micro USB 座，连接 USB 转串口芯片 CH340C，用于串口通讯、串口一键下载、串口调试、电源供电等。
2. 电源指示灯
   这是开发板板载的一颗蓝色的 LED 灯（PWR），用于指示电源状态。在电源接通时该灯会亮，否则不亮。通过这个 LED，可以判断开发板的上电情况。
3. USB_SLAVE / HOST(OTG)
   这是开发板板载的一个 Micro USB 座，用于 STM32 与电脑的 USB 通信，可用于 USB 从机（SLAVE）通信或 USB 主机通信（HOST）。当实现主机通讯时需外接 Micro USB OTG 转接线。从机通信实验主要包括：USB 读卡器、USB 声卡；主机实验主要包括：U 盘读取、USB鼠标等。
4. SWD 接口（在背面）
   这是开发板板载的 4P SWD 接口，通过这个接口，可以实现程序下载、程序仿真功能，另外，接口中的 SWCLKSWDIO 也可当普通 IO 使用。
5. 2 个按键
   这是开发板板载的 2 个机械式输入按键（KEY0 和 KEY_UP），通常用于人机交互。注意这里 KEY0 和 KEY_UP 都是高电平有效，这是和 STM32F407 最小系统板开发板主要区别之一。
   KEY0 连接了 STM32 的 BOOT0，可用于启动选择，这个功能非常有用，当下载了禁止 SWD的程序后，就无法再通过 SWD 下载程序了，这时可以通过按住 KEY0 再给开发板上电（BOOT0拉高），再使用 SWD 接口就可以重新下载了。程序正常运行后，作为普通按键使用。
   KEY_UP 连接到 STM32 的 WAKE_UP（PA0）引脚，可用于待机模式下的唤醒，在不使用唤醒功能的时候，也可以做为普通按键输入使用。
6. 复位按键
   这是开发板板载的复位按键（RESET），用于复位 STM32，还具有复位液晶的功能，因为液晶模块的复位引脚和 STM32 的复位引脚是连接在一起的，当按下该键的时候，STM32 和液晶一并被复位。
7. 2 个 LED
   这是开发板板载的两个 LED 灯（DS0 和 DS1），DS0 是红色的，DS1 是绿色的，主要是方便大家识别。这里提醒大家不要停留在 51 跑马灯的思维，搞这么多灯，除了浪费 IO 口，实在是想不出其他什么优点。
   我们一般的应用 2 个 LED 足够了，在调试代码的时候，使用 LED 来指示程序状态，是非常不错的一个辅助调试方法。 STM32F407 最小系统板几乎每个实例都使用了 LED 来指示程序
   的运行状态。
8. USB 串口/串口 1 选择
   这是 USB 串口同 STM32F407ZGT6 的串口 1 进行连接的接口，标号 RX 和 TX 是 USB 转串口的 2 个数据口（对 CH340C 来说），而 PA9 和 PA10 则是 STM32 的串口 1 的两个数据口（复
   用功能下）。他们通过跳线帽对接，就可以和连接在一起了，从而实现 STM32 的程序下载以及
   串口通信。
   设计成 USB 串口，是出于现在电脑上串口正在消失，尤其是笔记本，几乎清一色的没有串
   口。所以板载了 USB 串口可以方便大家下载代码和调试。而在板子上并没有直接连接在一起，
   则是出于使用方便的考虑。这样设计，你可以把 ALIENTEK STM32F407 最小系统板当成一个
   USB 转 TTL 串口，来和其他板子通信，而其他板子的串口，也可以方便地接到 ALIENTEK
   STM32F407 最小系统板上。
9. 24C02 EEPROM
   这是开发板板载的 EEPROM 芯片，容量为 2Kb，也就是 256 字节。用于存储一些掉电不
   能丢失的重要数据，比如系统设置的一些参数/触摸屏校准数据等。有了这个就可以方便的实现
   掉电数据保存。
10. 引出 IO 口
    这是开发板 IO 引出端口，总共有两组主 IO 引出口：JP1 和 JP2，采用 2*25 排针引出，总
    共引出 90 个 IO 口，剩余 10 个分别是：3 个 GND、2 个 5V、2 个 3.3V、RESET、VBAT、Vref。
    而 STM32F407ZGT6 总共只有 112 个 IO，除去 RTC 晶振占用的 2 个 IO，还剩下 110 个，前面
    两组引出了 90 个，串口 1 选择排针引出了 PA9&PA10，SWD 引出了 PA13&PA14，仅剩余 16
    个未引出，其中 16 个未引出 IO 中包含了连接按键、LED 等、24C02、SPI Flash 等硬件。
11. XM8A51216V 8M SRAM
    这是开发板外扩的 SRAM 芯片，容量为 8M 位，也就是 1M 字节，这样，对大内存需求的
    STM32F4 开发指南(库函数版)
    STM32F407 最小系统板教程
    8
    应用（比如 GUI），有了它就可以很好的实现了。
12. TFT LCD 接口
    这是开发板板载的 LCD 模块接口（32P FPC 座子），通过 FPC 排线和转接板连接到 TFT LCD
    模块。该接口兼容 ALIENTEK 全系列 TFT LCD 模块，包括：2.4 寸、2.8 寸、3.5 寸、4.3 寸和
    7 寸等 TFTLCD 模块，并且支持电阻/电容触摸功能。
13. TF 卡接口
    这是开发板板载的 TF 卡接口，该接口在开发板的背面，SDIO 方式驱动，有了这个 TF 卡
    接口，就可以满足海量数据存储的需求。
14. OLED/摄像头模块接口
    这是开发板板载的一个 OLED/摄像头模块接口(18P FPC 座子)，通过 FPC 排线和转接板连
    接到模块。如果是 OLED 模块，靠左插即可（从 1 开始）。如果是摄像头模块（ALIENTEK 提
    供），则刚好插满。通过这个接口，可以分别连接 2 个外部模块，从而实现相关实验。
15. W25Q128 128M FLASH
    这是开发板外扩的 SPI FLASH 芯片，容量为 128Mbit，也就是 16M 字节，可用于存储字库
    和其他用户数据，满足大容量数据存储要求。当然如果觉得 16M 字节还不够用，你可以把数据
    存放在外部 TF 卡。
16. STM32F407ZGT6
    这是开发板的核心芯片（U4），型号为：STM32F407ZGT6。该芯片集成 FPU 和 DSP 指令，
    并具有 192KB SRAM、1024KB FLASH、12 个 16 位定时器、2 个 32 位定时器、2 个 DMA 控
    制器（共16个通道）、3个SPI、2个全双工I2S、3个IIC、6个串口、2个USB（支持HOST /SLAVE）、
    2 个 CAN、3 个 12 位 ADC、2 个 12 位 DAC、1 个 RTC（带日历功能）、1 个 SDIO 接口、1 个
    FSMC 接口、1 个 10/100M 以太网 MAC 控制器、1 个摄像头接口、1 个硬件随机数生成器、以
    及 112 个通用 IO 口等。
17. 串口芯片 CH340C
    这是开发板板载的一个 USB 转串口芯片，一端连接到 USB 座子（USB 转串口），一端通
    过跳帽形式连接到 STM32 的 PA9&PA10。该芯片加上外围电路实现一键下载功能，即只使用一
    根 USB 数据线也可以给 STM32 下载程序。
18. 5V/3.3V 电源输入/输出
    这是开发板板载的一组5V和3.3V电源输入输出排针，用于给外部提供5V和3.3V的电源，
    也可以用于从外部接 5V 和 3.3V 的电源给板子供电。

原理图：
D:STM32
