使用大恒水星相机利用OpenCV+ Zbar 解QR码在ROS下定位的实现

使用大恒水星相机利用OpenCV+ Zbar 解QR码在ROS下定位的实现

        本次的程序功能实现是在师兄原有程序的基础上，经我继续开发的。主要完成的功能是使用QR码定位，将位姿信息通过ROS中的tf变换发布出去，采用的是OpenCV和Zbar库相结合的解码方式，硬件上使用的是大恒水星工业相机，可以调节曝光时间，普通的网络摄像头相应的程序也有开发，在这里不再叙述。

        实现的过程将分为三个部分来描述。1、硬件安装；2、软件安装；3、定位过程。之所以提到硬件，是因为硬件问题也很重要，只有正确的安装硬件，才能获得图像信息，进行图像处理，为下一步定位做准备。软件上使用的是OpenCV和Zbar，因为是免费的开放软件和解码包，为后续工作的开发提供便利，且使用Zbar进行解码比较容易（相比于dmtx库）。定位方法因人而异，不过别人的一些方法可以借鉴。

1、硬件安装

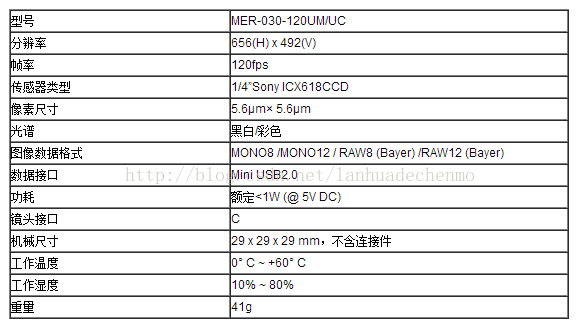

使用的是大恒水星相机MER-030-120UM/UC，镜头焦距是16mm。性能参数如下：

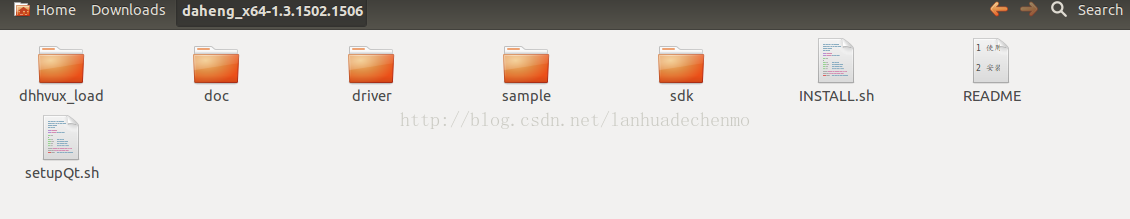

        下载大恒相机的驱动程序daheng_x64_1.3.1502.1506，在Ubuntu系统中，使用的是generic.39 的内核，目前大恒相机只开发到此版本相应的内核，需要在此内核下才能安装大恒相机的驱动程序。每次使用的时候，都要安装驱动程序，命令$sudo ./INSTALL.sh，会提示安装成功，此时相机就可以用了。目前还没有很好的办法去解决这个兼容问题，我曾试过在其他版本的内核下运行同样的程序，但提示找不到相机的接口，因此无法使用，所以要使用此款工业相机，需要按照这种方式去做。连接上数据线。

例子：

zcn@zcn:~/Downloads/daheng_x64-1.3.1502.1506$ sudo ./INSTALL.sh

[sudo] password for zcn:

***********************************************************************************************

                                       SelfInstaller

SDK install successs!

ERROR: Module videodev is in use by uvcvideo

Driver install success!

Please restart current terminal...

***********************************************************************************************

此时，相机可以正常使用。

2、软件安装

     下载OpenCV包，官网上都有的，可自行下载，照装入软件的步骤一步步装入，这是准备工作，同样Zbar的解码包也是。可用命令$sudo apt-get install ros-hydro-zbar*来装解码包，dmtx解码包也可用同样的命令安装。目前电脑上安装的是Ubuntu12.04，OpenCV版本是2.4.9。

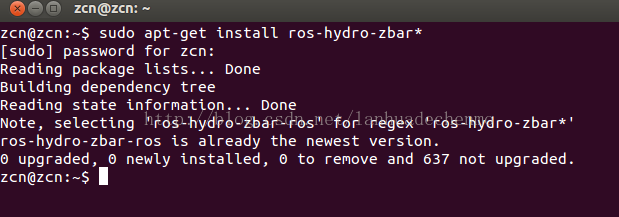

$sudo apt-getinstall ros-hydro-zbar*

提示：

3、定位过程。

         着重讲的是这部分的内容。首先是图像采集，采集之后的图像交给OpenCV来处理，利用Zbar库解出二维码的内容。在图像平面中对二维码的角度进行求解，利用二维码四个顶点的像素信息和图像平面的中心之间的关系，求出图像中心相对于二维码坐标系所在的象限，根据坐标分解求出图像中心在世界坐标系中的实际坐标信息，车体的角度可通过求二维码的偏转角度而得到。

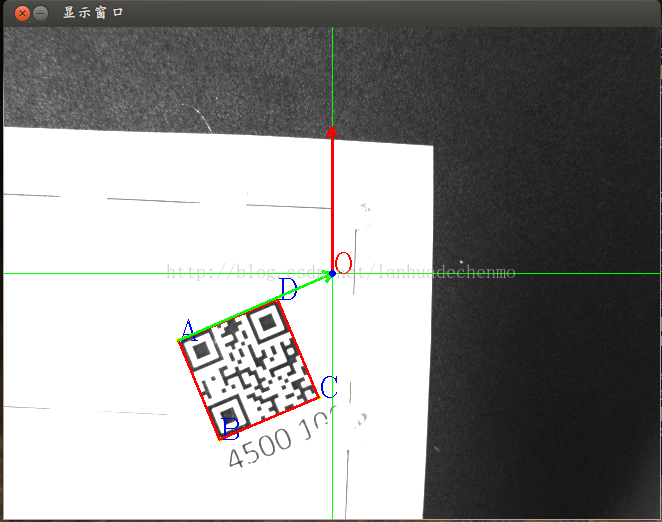

效果如下图：

（1）拆解QR解码内容

         通过symbol->get_data()可以直接解出QR码中融入的内容，将该字符串转换为char类型，可以用srotok函数进行字符串分割。此过程需要注意字符串类型的转换，思路是：在不同的类型之间搭一座桥，两者可以进行处理了。将分割后的字符作为下面计算坐标的依据。

（2）输出QR码四个顶点

        在图像平面坐标系中，每个顶点的像素坐标是已知的，可以直接通过symbol->get_localization()来获得。由于使用Zbar进行解码，旋转矩形的四个顶点可以直接求出。比用dmtx库进行图像处理方便很多。在使用dmtx库时，是用canndy算子进行边缘检测，二值化，矩形大小匹配等处理，比较复杂。

坐标系的建立及QR顶点：

 使用line(imgout,Point(),Point(),Scalar())来画出四个顶点连成的矩形。

 由于opencv中没有直接画箭头的函数，因此可以调用drawArrow函数来画箭头。具体实现在网上都有例子。

（3）计算边的像素长度和夹角。

    点的像素坐标是已知的，因此三边的长度可以计算得到，可通过余弦定理来求两边的夹角。

（4）AB边与像平面坐标轴的夹角。

    这里利用了r.angle，这个是QR码矩形的倾斜角度，可以用来获取AB与X轴、Y轴的夹角。此处注意判断条件的完备性。

（5）O点在QR码规定的坐标系中所处的象限

       这里主要是通过AO与BA方向的夹角来进行判断O点所在的象限的。AO与BA方向的夹角可以通过AO与X轴正方向夹角、BA与X轴正方向夹角来获得，共同选取X轴正方向为角度判断依据。

      此处的问题：由于角度信息求取不准确，因此后面判断象限时有错误，说明方法有误，需要考虑完备的方案。解决思路：选取共同的一条边为依据，计算角度，两个相对角度的差即为角度差的绝对值，然后通过角度的绝对值来判断O点所在象限。此方法是师兄提供的。

注：这个象限角度的确定问题，下面讲述下我是如何解决的。先确定A点在四个象限中的位置，然后确定AO向量与X 轴正方向的夹角。使用了fastAtan（）函数，需要明白它的角度范围，根据向量AO在第几象限从而确定夹角angle_AO，此处我是采用绝对值的方式加减一个角度值来实现的。调试的过程中可以调节增量，保证数值是连续的，而且要考虑边界时的情况，保证判断条件的完备性。

（6）象限判断后可以求出O点在世界坐标系中的坐标

规定BA方向为QR码的X轴正方向，AD方向为QR码的Y轴正方向。根据O点，分为不同的象限，将AO的像素长度分解到BA和AD方向上，每个像素在实际坐标系中所代表的距离可以通过相机的标定来获得，因此可以求出车体的x,y坐标。

（7）发布并tf变换

将得到的x,y,theta信息通过tf变换广播并发布出去，遵循ROS节点的机制，其他的节点可以订阅此信息，于是定位功能到此完成。

（8）为何选取图像平面的中心O点？

       这个问题是反复测试之后才确定的。曾选用图像的坐标原点为计算依据，利用图像坐标原点和图像中心点的关系来计算，这样会省去中间过程中象限确定及角度确定的繁琐。然而最终坐标在图像坐标原点和图像中心点转换时，还是需要考虑到车体的偏转角度也即是AB与X轴或Y轴正方向的夹角的，所以这种方式不可行。

总结：

1.角度的转换问题是一个难点，若夹角不准确，则后面的判断结果必然错误，关于象限求角度，其实是可以有不同求法的。

2.提取分割的数据时，注意字符串的数据类型，需要经过一步转换满足条件后才可以进行分割提取。

        第一次写，难免有不足之处。这只是一个实现过程，欢迎多多交流。
