概述

引子：

最近，在64bit的LINUX(cent os 6.4)上安装好，synopsys的VERDI和VCS后，写好MAKEFILE脚本，在运行的时候总是出现不了FSDB文件，欲解决之。

vcs版本： vcs-2014

verdi版本：

在64位主机上运行32位软件，主要是解决好库的问题：安装库的时候要明确指出是x86的，否则，安装的是64位的；在这个地方走过弯路。

问题的变量有：操作系统的位数；synopsys软件的位数。对于前者只要兼容库安装好，对脚本环境的编写没有什么影响；关键是看软件的版本号以及软件的位数。

verdi2014为分界，之后，synopsys收购了verdi所以很多设置都可以默认，之前的必须明确指出。

@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@

问题1：来源： http://bbs.eetop.cn/thread-578008-1-1.html

软件平台如下：
UVM ： 1.1d
VCS ：  VCS_MX_vK-2015.09 （64位）
VERDI ： VERDI-K-2015.09    64位）

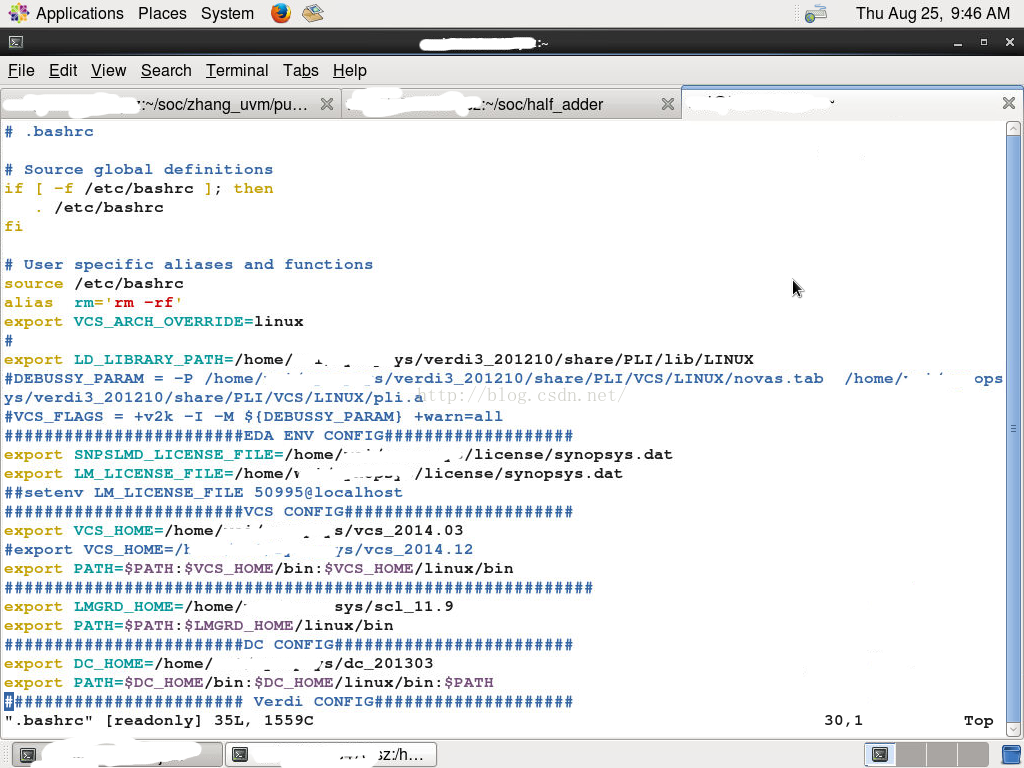

1. CSHRC 设置
UVM_HOME 指向UVM1.1x 或者1.2的库
NOVAS_HOME 指向verdi安装目录
   * 如果是2014以下的版本* 还应设置 LD_LIBRARY_PATH

64-bit:
setenv VCS_TARGET_ARCH amd64
setenv LD_LIBRARY_PATH $NOVAS_HOME/share/PLI/VCS/LINUX64

32-bit: (vcs default)
setenv LD_LIBRARY_PATH $NOVAS_HOME/share/PLI/VCS/LINUX

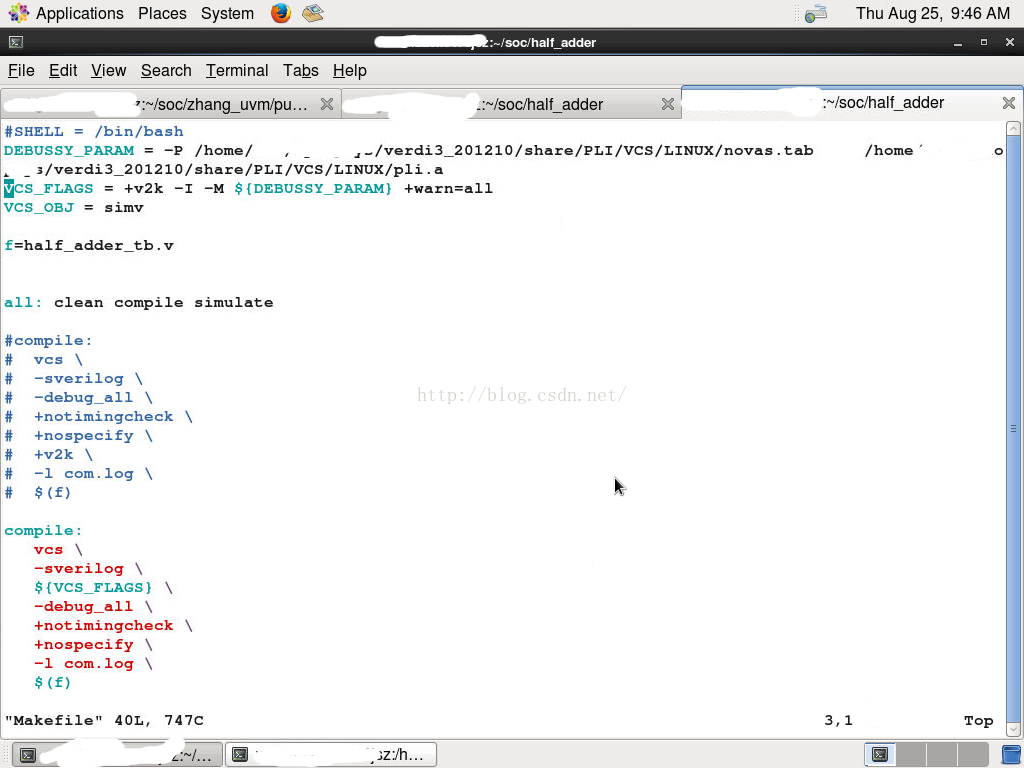

2. MAKEFILE 中VCS、SIMV 和VERDI的启动参数
VCS编译指令：针对2014以上版本使用-debug_access+all 模式，额外增加 -ntb_opts uvm-1.x 选项
                     针对64位系统加入-LDFLAGS"-Wl,--rpth,$(NOVAS_HOME)/share/PLI/VCS/LINUX64"

                     针对2014以下版本，需明确pli和novas.table的位置加入 -P $(NOVAS_HOME)/share/PLI/VCS/LINUX64/novas.tab  $(NOVAS_HOME)/share/PLI/VCS/LINUX64/pli.a

   SIMV仿真：针对使用-debug_access+all 模式的，tb中通过$fsdbDumpfile指定的文件会失效，需要在simv中通过
                     +fsdbfile+filename.fsdb 方式指定。
                     另外增加 +UVM_VERDI_TRACE="UVM_AWARE+RAL+TLM+MSG+HIER+PRINT" +UVM_VERDI_TRACE +UVM_TR_RECORD  +UVM_LOG_RECORD  指令以支持将UVM相关的内容dump到fsdb中。

   VERDI ：只需增加UVM库的编译。+$(UVM_HOME)/src $(UVM_HOME)/src/uvm.sv 即可

附件是synopsys对应的文档和我的.cshrc 和makefile文件。

@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@

问题2：来源：http://bbs.eetop.cn/thread-469102-1-1.html

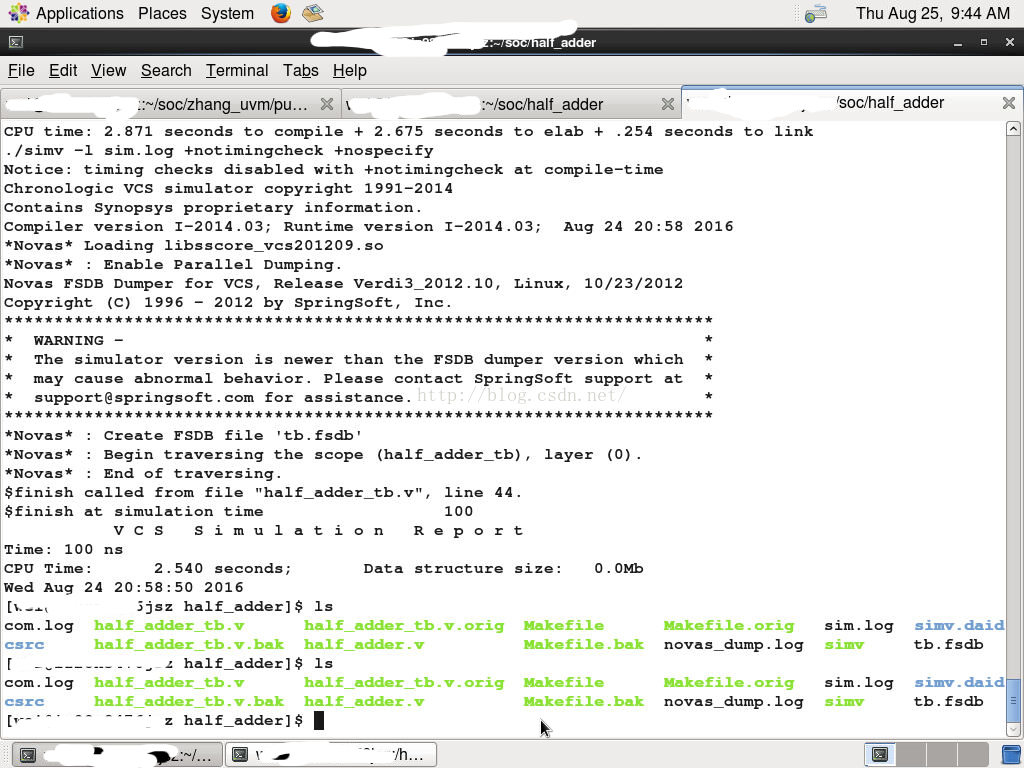

*Novas*  Loading libsscore_vcs200606.so
*Novas*  /u/50/50/SYNOPSYS/Veridi1403/share/PLI/lib/LINUX/libsscore_vcs200606.so: cannot open shared object file: No such file or directory
*Novas*  Failed to load FSDB dumper.

软件版本：VCS201209/Verdi201403
VCS脚本如下：

vcs -l vcs.log
-notice
+v2k
+acc
+libext+.v
-fsdb
-work work
-f ../flist/flist.f

./simv -l simv.log

********
先 setenv LD_LIBRARY_PATH /u/50/50/SYNOPSYS/Veridi1403/share/PLI/lib/LINUX

vcs 加上 -debug_pp -P /u/50/50/SYNOPSYS/Veridi1403/share/PLI/xxx/novas.tab /u/50/50/SYNOPSYS/Veridi1403/share/PLI/xxx/pli.a +define+DUMPFSDB
