看波形：
1.代码里选中，再按鼠标中键拖进去
2.选中，ctrl+w
3.用get signal
在这里插入图片描述

在波形框中，按照鼠标左键再左右移动，可以放大这一部分的波形，还有下面的功能键可以用
在这里插入图片描述

删除波形：
按delete或者cut掉

更新了代码：
用gvim更新修改代码后，需要重新打开一个终端重新跑vcs，然后在verdi的代码框用shift+l刷新，会同时刷新代码和波形

放大缩小：
鼠标放到波形框，按住左键拉
按f回到全屏，按z慢慢变大
或者用GUI的按键

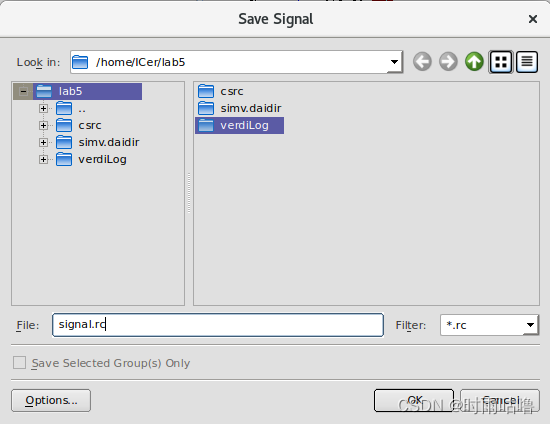

存波形
从波形的file处进入save signal，或者shift+s存波形
在这里插入图片描述
再次用就restore signal

找drive和load
双击或者点功能键
在这里插入图片描述

debug：
代码内双击，跳转drive或者load。功能行左右箭头可以前进回退至之前点击的信号处
另外可以在波形里双击沿，会跳转到导致沿变化的语句

二维数组拖波形
默认情况拖到波形处会warning，可以在仿真里加 $fsdbDumpMDA;

看波形移动时间
shift time可以移动时间，方便看pipeline的波形
