CVBS信号及常用接口

CVBS信号及常用接口

CVBS信号

CVBS规范规定的信号波形：

CVBS信号简介

CVBS 复合视频广播信号，是被广泛使用的标准，也叫做基带视频，是(美国)国家电视标准委员会（NTSC）电视信号的传统图像数据传输方法，它以模拟波形来传输数据。复合视频包含色差（色调和饱和度）和亮度（光亮）信息，并将它们同步在消隐脉冲中，用同一信号传输，其频率约为最大6MHz。

CVBS传输的端子一般用的是RCA端子。

RCA端子

RCA端子（RCA jack，或RCA connector），俗称梅花头、莲花头，是一种应用广泛的端子，可以应用的场合包括了模拟视频/音频（例：AV端子(三色线)）、数字音频（例：S/PDIF）与色差分量（例：色差端子）传输等。

母头

也成为莲花头。

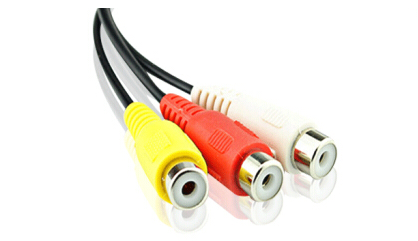

公头

请注意上面颜色代表的实际含义

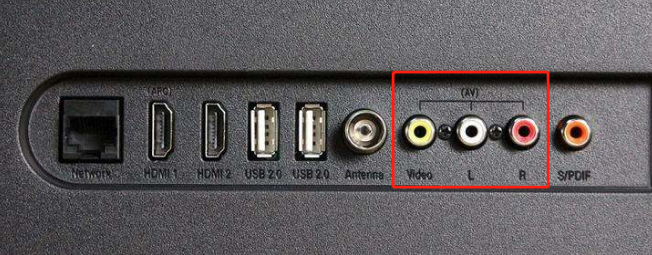

电视机端标注

视频转换

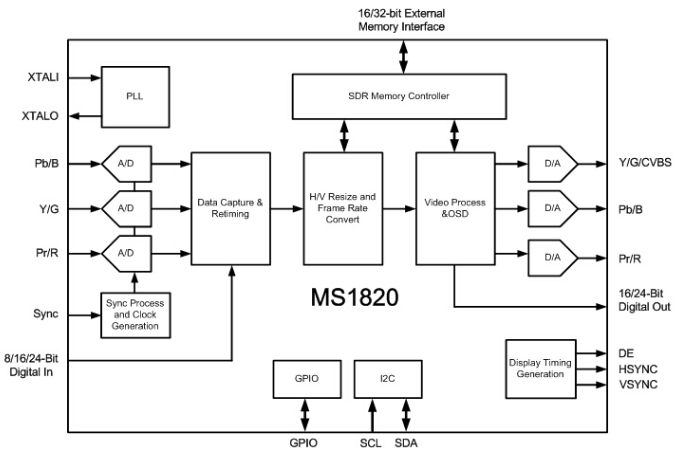

YPbPr转CVBS输出，国产方案—宏晶微电子

Reference

1.https://pdfserv.maximintegrated.com/en/an/AN734.pdf

2.https://en.wikipedia.org/wiki/Composite_video

3.https://www.maximintegrated.com/en/app-notes/index.mvp/id/1184

4.http://www.macrosilicon.com/info.asp?base_id=2&second_id=2001
