RGB/TTL转CVBS

RGB/TTL转CVBS推荐MacroSilicon的转换IC：  MS7024    MS1824

MS7024是一款TV编码器芯片，用于手持式，便携式视频应用，例如数码相机和类似的便携嵌入式系统，将视频信号编码并产生同步信号，符合NTSC和PAI标准。TV输出制式支持NTSC-M，NTSC-NTSC-433.PAL-B/D/G/HI，PAL-M，PAL-N和PAI-60，且有24/1618位数字输入选择器，支持不同的输入数据制式，包括RGB和YUV.

支持24/16/8位的数据输入
支持不同的RGB和YCrCb输入数据制式
支持隔行或逐行模式下720x480，720x576分辨率
支持ITU-R BT.601/656标准
亮度、对比度和饱和度可调节
三通道10位DAC转换
支持模拟AV/S-Video输出
支持NTSC-M，NTSC-J，NTSC-433，PAL-B/D/G/H/，PAL-M，PAL-N和PAL-60
支持热插拔
TQFP48(7mmx7mm)
不含铅，符合RoHS

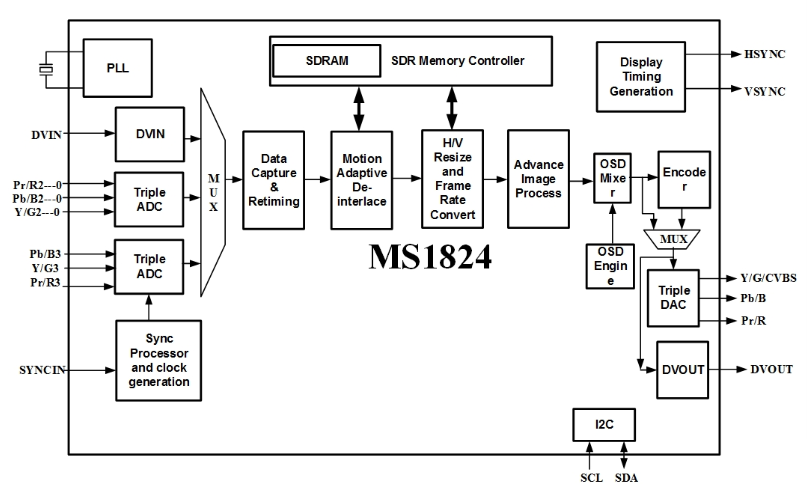

MS1824一款多功能视频处理器，包含12通道10位视频模数转换(ADC)、TV解码器、编码器、三通道10位视
频数模转换(DAC)、32位数字输入输出信号接口及字符型OSD功能，可处理隔行和逐行模拟视频或者图形输
入信号，有两路独立视频播放引整可支持视频双路播放，该产品提供了高质量的视频输出，有解隔行输入、视
频增强，3D消噪，YC分离以及帧系转换的处理能力。OEM厂商可通过MS1824高集成度的视频处理和高效的
软硬件解决方案轻松地设计出高质量低成本的系统视频解决方案。

最高165MSPS采样转换率 去隔行边缘校正
输入信号幅度:0.45V-1.3V(峰峰值) 全局噪声滤波
最高12通道输入 3:2/2:2 下拉检测
两路独立视频播放 动态图像边缘增强
模拟RGBHV/RGBS/YCbCr/YPbPr输入 亮度，饱和度，对比度，色度调整
模拟CVBS/YC输入 支持1bpp、2bpp和4bpp字符型
自动相位增益偏移量调整 支持1个OSD窗口
支持复合同步信号和SOG 三通道10位DAC转换
输入最高支持1080P 支持模拟RGBHV/RGBS/YPbPr输出
支持视频解密处理(MacroVision) 支持模拟CVBS和S-Video输出
支持24-bit RGB/YUV数字输入 最高分辨率可达1080P
支持16-bitYUV4:2:2数字输入 支持视频制式480、480P、5761、576P、720P、1080I、1080P
支持8-bit BT656.601 数字输入 支持24-bitRGB/MUV 数字输出
支持8-bit BT1120数字输入 支持16-bitYUV4:2:2数字输出
支持隔行和逐行标清输入 支持8-bit BT656601 数字输出
支持720p，1080i，1080p高清输入 支持8-bit BT1120 数字输出
支持数据SDR和DDR传输方式 支持兼容LCD屏的24-bitYUV/RGB4:4:4数字输出
32位访问 LOFP128(14mmx14mm)
时钟高达162MHz 3.3V和1.8V供电
支持隔行到逐行的转换 不含铅，符合RoHS
