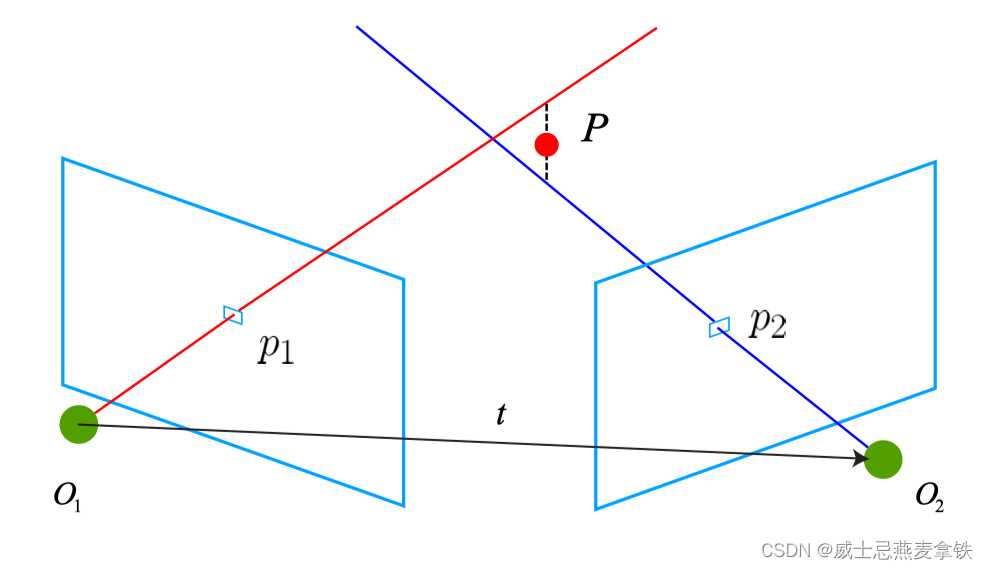

前面提到的对极几何约束和单应矩阵可以求出相机的运动，然后接下来我们可以通过三角测量来获取空间地图点的深度（如下图）。

现在有图像 $I_1$ 和 $I_2$ ，对应的相机光心分别为 $O_1$ 和 $O_2$。在 $I_1$ 中有特征点 $p_1$， $I_2$ 中有特征点 $p_2$， $p_1$ 和 $p_2$ 是相匹配的特征点。

理想情况下，直线 $O_1{p}_1$ 与 $O_2{p}_2$ 会相交于一点 $\mathbf{P}$，该点即是两个特征点所对应的地图点在三维场景中的位置。然而 由于噪声的影响，这两条直线往往无法相交。因此，通常通过最二小乘去求解。

按照对极几何中的定义，假设 ${\mathbf{x}}_1$ 和 ${\mathbf{x}}_2$ 是两个特征点的归一化坐标，那么它们满足：

$$s_1{\mathbf{x}}_1=s_2\mathbf{R}{\mathbf{x}}_2+\mathbf{t}\text{\hspace{1em}(1)}$$

现在 $\mathbf{R}$ 和 $\mathbf{t}$ 已知，我们要求的是两个特征点 $p_1$ 和 $p_2$ 的深度 $s_1$ 和 $s_2$。

对（1）式左乘一个 ${\mathbf{x}}_1^{\wedge }$ ，则有：

$$s_1{\mathbf{x}}_1^{\wedge }{\mathbf{x}}_1=0=s_2{\mathbf{x}}_1^{\wedge }\mathbf{R}{\mathbf{x}}_2+{\mathbf{x}}_1^{\wedge }\mathbf{t}\text{\hspace{1em}(2)}$$

该式左侧为零，右侧是一个只包含未知量 $s_2$ 的一个方程，可以根据它直接求得 $s_2$ ，然后再代入到（1）式中可以求出 $s_1$ 。

当然， 由于噪声的存在，我们估得的 $\mathbf{R}$ 和 $\mathbf{t}$ ， 不一定精确使（2）式为零（两条直线往往无法相交）。所以更常见的做法求最小二乘解而不是零解。

关于三角测量的讨论

三角测量是由平移得到的，有平移才会有对极几何中的三角形，才谈得上三角测量。因 此，纯旋转是无法使用三角测量的，因为对极约束将永远满足。

在平移存在的情况下，我 们还要关心三角测量的不确定性，这会引出一个三角测量的矛盾。

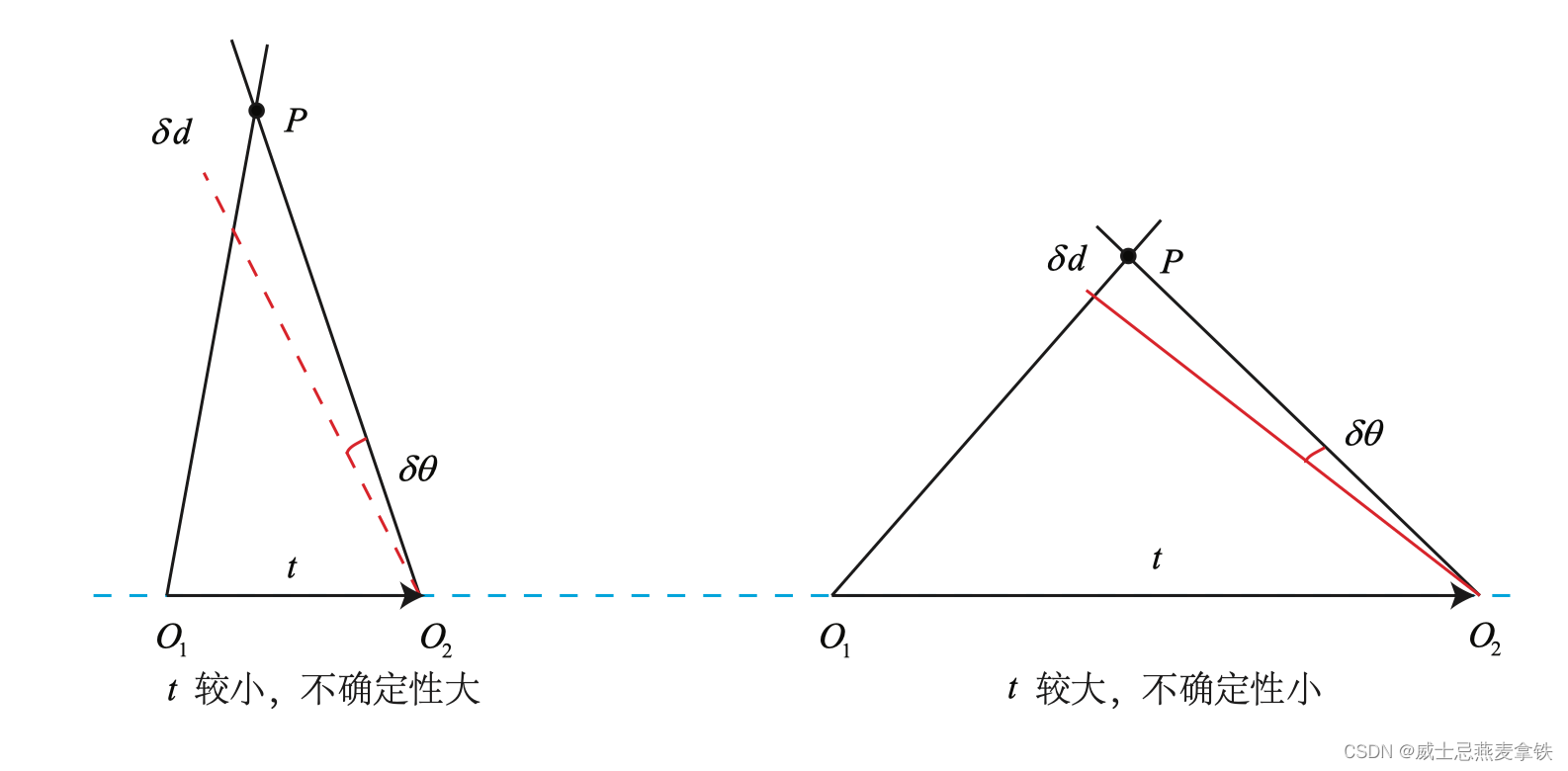

如上图所示。当平移很小时，像素上的不确定性将导致较大的深度不确定性。也就是说，如果特征点运动一个像素 $\delta x$， 使得视线角变化了一个角度 $\delta \theta$， 那么测量到深度值将有 $\delta d$ 的变化。从几何关系可以看到，当 t 较大时， $\delta d$ 将明显变小，这说明平移较大时， 在同样的相机分辨率下，三角化测量将更精确。

因此，要增加三角化的精度，有两种方法：

1. 提高特征点的提取精度，也就是提高图像分辨率。但这会导致图像变大，提高计算成本。
2. 另一方式是使平移量增大。但是，平移量增大，会导致图像的外观发生明显的变化，比如箱子原先被挡住的侧面显示出来了，比如反射光 发生变化了，等等。外观变化会使得特征提取与匹配变得困难。

总而言之，在增大平移，会导致匹配失效；而平移太小，则三角化精度不够——这就是三角化的矛盾。
