[Graphviz]一些简单的例子（未完待续）1.设置点和线的形状和颜色2.设置点和线的位置（子图的概念）

本文参考：http://wenku.baidu.com/link?url=kTPIn5tBY4eboEPZeOZyLwHAq-fSMoTbagsqcG5-IcpL325tnnh3ES8aky-PBjP99KpnH_DYgE41i2KZp3EuUAQbDj0Pk55kCNiF9ZcSH6K

1.设置点和线的形状和颜色

简单的例子

• digraph是有向图，graph是无向图。->用在有向图中，—用在无向图中，不能混用。

digraph G {                      //给出了图的类型和名字
main -> parse -> execute;        //当一个点第一次出现，它就被创建了
main -> init;                    //用->标识符创建一条边
main -> cleanup;
execute -> make_string;
execute -> printf
init -> make_string;
main -> printf;
execute -> compare;
}

• 得到的图像

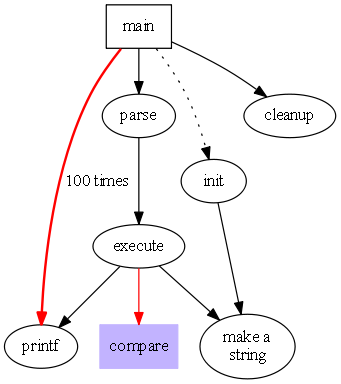

稍复杂一点的例子

• 边的属性：在每条边后面的双括号里设置边的属性。也可以用edge设置边的默认值。
• 点的属性：必须给每个点单独地设置一个属性，node表示点的默认值。
• Rmk
  • 点的默认参数是shape=ellipse, width=.75, height=.5 and labeled by the node name.
  • 一些点的形状在appendix.h中，一些常用的形状有bos, circle, record, plaintext.

digraph G {
size="4,4";                                            //把图的尺寸设为4 inch * 4 inch
main [shape=box]; /*this is a comment*/                //把main点的形状设为方形
main -> parse [weight=8];                              //weight是设置了这条边的重要程度，默认是1
parse -> execute;
main -> init [style=dotted];                           //让这条线是点状的
main -> cleanup;
execute -> { make_string;printf}                       //这条语句一次连了两条线
init -> make_string;
edge[color=red]; //so is this                          //把边的默认颜色设为了red
main -> printf [style=bold,label="100 times"];         //label就是在边上写了一行字
make_string [label="make anstring"];                  //让make_string变成了一个两行的字符串（注意其中的n）
node [shape=box,style=filled,color="0.7 .3 1.0"];      //设置了点的默认参数，蓝色，被用在了compare中
execute -> compare;
}

• 得到的图像


关于边的例子

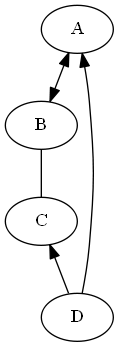

• 可以设置每条边箭头的方向，用dir，有forward(default)，back，both，none四种

digraph html {
A -> B [dir = both];
B -> C [dir = none];
C -> D [dir = back];
D -> A [dir = forward];
}

• 得到的图像


关于点的例子

• 点的shape除了record和Mrecord这两种之外，其他的形状都是多边形，而我们可以对多边形进行属性上的设置，shape=polygon。
  • Sides用于设置它的边数
  • peripheries用于设置多边形的外框的层数
  • regular=true可以让你的多边形是规则的
  • orientation=*，可以让你的多边形旋转一个角度，如orientation=15就是旋转了15度
  • Skew后面跟一个(-1.0,1.0)的小数，能让你的图形斜切一个角度
  • distortion是让你的图形产生透视效果

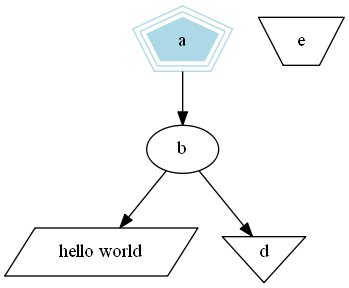

digraph G {
a -> b -> c;
b -> d;
a [shape = polygon, sides = 5, peripheries = 3, color = lightblue, style = filled];
c [shape = polygon, sides = 4, skew = .4, label = "hello world"]
d [shape = invtriangle];
e [shape = polygon, sides = 4, distortion = .7];
}

• 得到的图像


再一个关于点的例子

digraph A {
A -> B;
A [orientation = 15, regular = true, shape = polygon, sides = 8, peripheries = 4, color = red, style = filled];
B [shape = polygon, sides = 4, skew = 0.5, color = blue];
}

• 得到的图像

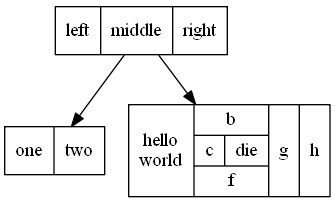

record的例子

• record和Mrecord的区别 Mrecord的角是圆的，record是由横的和竖的矩形组成的图形。

digraph structs {
node [shape = record];
struct1 [shape = record, label = "<f0> left|<f1> middle|<f2> right"];
struct2 [shape = record, label = "<f0> one|<f1> two"];
struct3 [shape = record, label = "hellonworld|{b|{c|<here> die}|f}|g|h"];
struct1 -> struct2;
struct1 -> struct3;
}

• 得到的图形

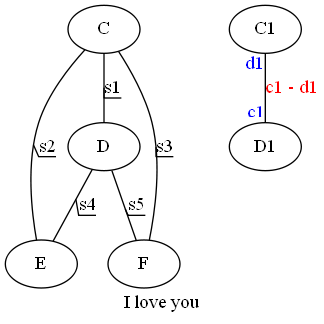

线上写字的例子

• Rmk：当你的线和线label比较多时，可以给线的属性decorate=true，使得每条线的label与所属线之间连线。你还可以给每条线加上headlabel和taillabel，给每条线的起始点和终点加上label，他们的颜色由labelfontcolor来决定，而label的颜色由fontcolor来决定。

graph A {
label = "I love you";
labelloc = b;
labeljust = 1;
edge [decorate = true];
C -- D [label = "s1"];
C -- E [label = "s2"];
C -- F [label = "s3"];
D -- E [label = "s4"];
D -- F [label = "s5"];
edge [decorate = false, labelfontcolor = blue, fontcolor = red];
C1 -- D1 [headlabel = "c1", taillabel = "d1", label = "c1 - d1"];
}

• 得到的图形


用html语言

• Rmk：在dot中我们可以用html语言写一个table。在label后用<>而不是””就可以引入html语言。

digraph html {
abc [shape = none, margin = 0, label =<
<TABLE BORDER="0" CELLBORDER="1" CELLSPACING="0" CELLPADDING="4">
<TR><TD ROWSPAN="3"><FONT COLOR="red">hello</FONT><BR/>world</TD>
<TD COLSPAN="3">b</TD>
<TD ROWSPAN="3" BGCOLOR="lightgrey">g</TD>
<TD COLSPAN="3">h</TD>
</TR>
<TR><TD>c</TD>
<TD PORT="here">d</TD>
<TD>e</TD>
</TR>
<TR><TD COLSPAN="3">f</TD>
</TR>
</TABLE>>];
}

• 得到的图形


• 下面我们创造了一个5*5的表格，我们可以在表格中打字。

digraph html {
abc [shape = none, margin = 0, label =<
<TABLE BORDER="0" CELLBORDER="1" CELLSPACING="0" CELLPADDING="4">
<TR><TD>0</TD><TD>1</TD><TD>2</TD><TD>3</TD><TD>4</TD>
</TR>
<TR><TD>1</TD><TD></TD><TD></TD><TD></TD><TD></TD>
</TR>
<TR><TD>2</TD><TD></TD><TD></TD><TD></TD><TD></TD>
</TR>
<TR><TD>3</TD><TD></TD><TD></TD><TD></TD><TD></TD>
</TR>
<TR><TD>4</TD><TD></TD><TD></TD><TD></TD><TD></TD>
</TR>
</TABLE>>];
}

• 得到的图形


2.设置点和线的位置（子图的概念）

• 默认时图中的线都是从上到下的，可以改为从左到右。在文件的最上层加上rankdir=LR就是从左到右，默认shiTB(top->bottom)，也可以是RL，BT。
• 当图中有时间轴之类的时，我们会需要点能排在一行（列），这时要用到rank，用花括号吧rank=same，然后把需要并排的点一次输入。

​
