概述

Graphviz是一个开源软件，有源码，支持不同平台。linux系统下使用XDot程序显示dot格式的文件。

Graphviz显示图形时，可以选择不同的策略进行布局和布线显示图形。

Graphviz的官方网站（点击进入）：Graphviz | Graphviz - Graph Visualization Software。

Web版的Graphviz网站（点击进入）：Webgraphviz。

UML图（两种）

代码一如下：

digraph UML {

    fontname = "Courier New"
    fontsize = 10

    node [ fontname = "Courier New", fontsize = 10, shape = "record" ];
    edge [ fontname = "Courier New", fontsize = 10 ];

    Animal [ label = "{Animal |+ name : Stringl+ age : intl|+ die() : voidl}" ];

       subgraph clusterAnimalImpl{
           bgcolor="yellow"
           Dog [ label = "{Dog||+ bark() : voidl}" ];
           Cat [ label = "{Cat||+ meow() : voidl}" ];
       };

   edge [ arrowhead = "empty" ];

   Dog->Animal;
   Cat->Animal;
   Dog->Cat [arrowhead="none", label="0..*"];
}

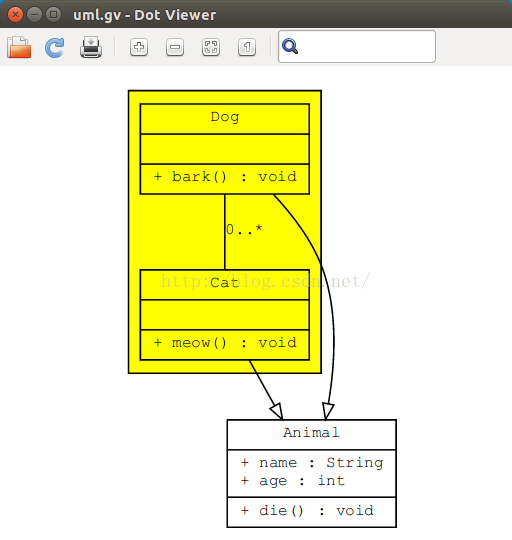

图样一如下：

代码二如下：

digraph UML2 {
	nodesep=0.8;
	node [ fontname="Bitstream Vera Sans", fontsize=8, shape="record" ]
	edge [
		fontsize=8
		arrowhead="empty"
	]

	Animal [
		label = "{Animal|+ name: Stringl+ age: Integerl|+ die(): voidl}"
	]

	subgraph clusterAnimalImpl {
		label="Package animal.impl"
		Dog [
			label = "{Dog||+ bark(): voidl}"
		]

		Cat [
			label = "{Cat||+ meow(): voidl}"
		]
		{ rank=same; Dog; Cat }
	}

	Dog -> Animal
	Cat -> Animal

	edge [
		arrowhead = "none"
		headlabel = "0..*"
		taillabel = "0..*"
	]
	Dog -> Cat
}

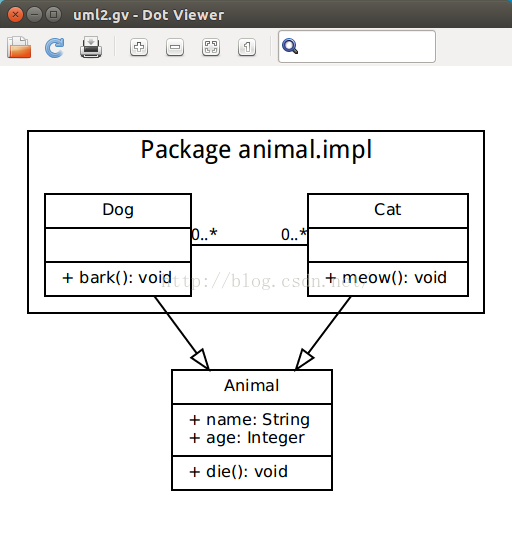

图样二如下：
