瑞萨 RL78 R7F0C004M2 时钟频率配置的一个坑

最近有一个调试成功的project，因为里面的.c和.h文件放的比较乱，要对其进行整理。

进行整理时，新建了一个project，将之前已经编译通过的.c .h等文件 复制粘贴进新的工程 重新编译后 MCU的时钟频率发生了改变（时钟部分的代码是由瑞萨官方的AP4生成的），

R7F0C004M2的datasheet里面，明确了如何调整MCU的内部震荡器频率，但是查询生成的代码并没有出现问题。

后来原因是编译器里面的选项字节没有设置正确。

我一开始瑞萨芯片入门是参考这位大大的教程，才完成了点亮流水灯的例程，并没有对里面的重要操作进行深入的思考。

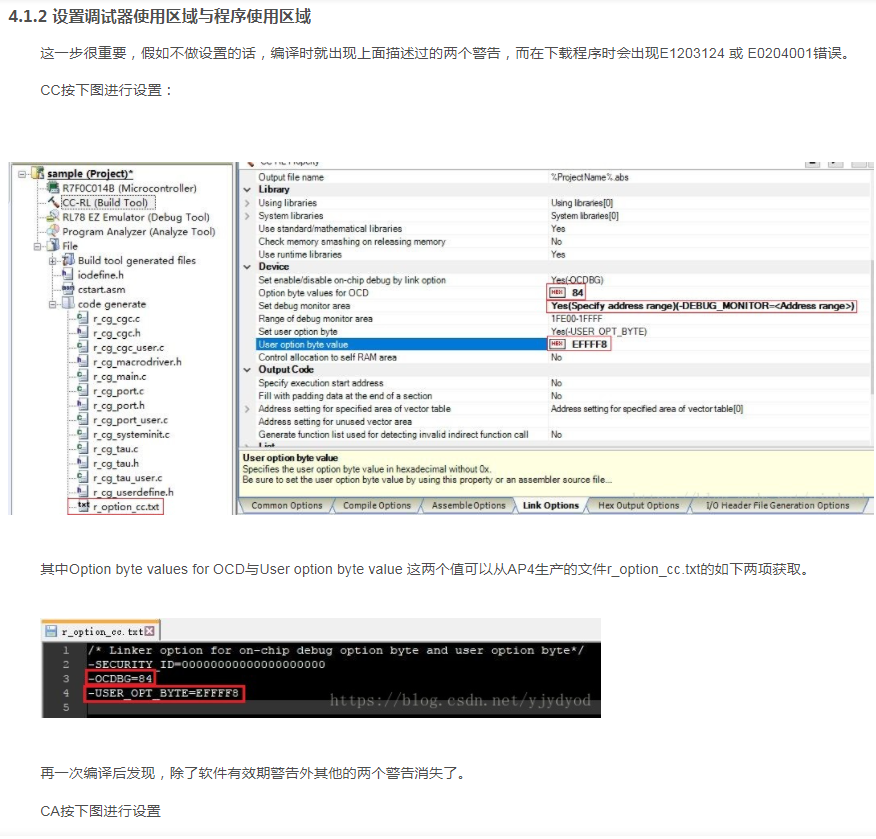

瑞萨R7F0Cxxx系列单片机入门教程_惊鸿一瞥-CSDN博客 版权声明：本文为博主原创文章，转载请声明本文作者为yjydyod，转载自：https://blog.csdn.net/yjydyod前言        这是一篇关于瑞萨R7F0Cxxx系列单片机的入门教程，网https://blog.csdn.net/qq_42384937/article/details/82839016但其中有一段是错误的

上面的解释其实是不正确的，让我们来看一下生成的文件

/* Linker option for on-chip debug option byte and user option byte*/
-SECURITY_ID=00000000000000000000
-OCDBG=04
-USER_OPT_BYTE=EFFFE0

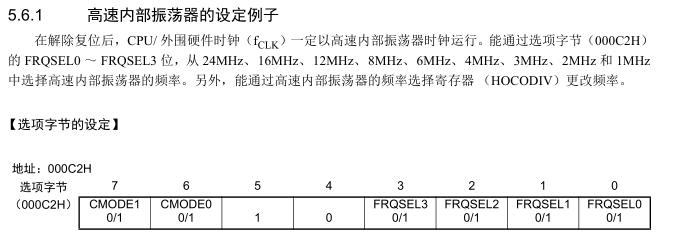

他不仅仅是关于debug的设置，还有MCU运行的用户选项的设置，其中就包括了内部高速振荡器的000C2的设置。

在一开始进行移植时，我按照往常的经验将-USER_OPT_BYTE的值设置为EFFFE1，此时000C2的值为

将-USER_OPT_BYTE的值设置为EFFFE0后，此时000C2的值为

 所以时钟频率发生了改变

 想起来，之前也是遇到过-USER_OPT_BYTE设置不对，导致MCU运行两秒钟后自动重启的情况，当时没有仔细深究原因，现在才理解其中的奥秘
