概述

svg基础知识讲解

svg全名又称可伸缩矢量图形，其与canvas一样都是进行作图的。他们之间的区别在于svg通过标签来进行控制而canvas是通过js来控制的。两者的最大区别在于svg在放大缩小时不会失帧。下面就介绍一些使用的标签：

直线属性上设置了两个点表示两个点之间的连线
<line x1=100 y1=100 x2=200 y2=100></line>

正方形设置点后面的属性表示设置正方形的长和宽
<rect x=300 y=100 width=100 height=50 rx=30 ry=10></rect>

圆形后两个属性表示坐标圆点
<circle r="50" cx="100" cy="200"></circle>

椭圆 rx与ry表示的是长轴与短轴 cx与cy表示的是椭圆的中心点
<ellipse rx="100" ry="50" cx="200" cy="200"></ellipse>

折线 points后面的表示各个坐标点可以不写逗号但是最好是写上
<polyline points="60 50,75 35,100 50,125 35,150 50"></polyline>

多边形
<polygon points="150 130, 200 250,140 150"></polygon>

文本
<text x="125" y="125">hello word</text>

M 表示绝对像素点第一个坐标 L后表示绝对像素点之后的坐标小写表示相对的定位点
<path d="M 20 20 L 200 220"></path>
<path d="M 20 20 l 100 100"></path>

H 表示向水平方向移动距离 V 表示向竖直方向移动的距离这里的小写也表示相对定位的意思
Z 不分大小写在这里表示的是闭合图案
<path d="M 100 100 H 200 V 200 Z"></path>

有A后面有七个参数依次为rx ry x-axis-rotation large-arc-flag sweep-flag x y
rx ry 圆弧的x轴半径和y轴半径
x-axis-rotation 圆弧相对于x轴的旋转角度，默认是顺时针，可以设置为负值
large-arc-flag 表示圆弧路径是大圆弧还是小圆弧 1表示大圆弧
sweep-flag 表示从起点到终点是顺时针还是逆时针，1表示顺时针 0表示逆时针
x y表示终点坐标
<path d="M 150 100 A 70 120 90 1 1 150 120"></path>

二次贝塞尔曲线 Q x1 y1 x2 y2 表示二次贝塞尔曲线的另外两个顶点
T x y 表示之后的延升点
<path d=" M 100 200 Q 200 100 300 100"></path>

三次贝塞尔曲线 C x1 y1 x2 y2 x3 y3 S x y x0 y0

自动生成svg图案路径
https://editor.method.ac/

线性渐变
<defs>
<linearGradient id="bg1" x1="0" y1="0" x2="0" y2="100%">
<stop offset="0%" style="stop-color: rgba(255,255,0);"></stop>
<stop offset="100%" style="stop-color: rgba(255,0,0);"></stop>
</linearGradient>
</defs>
<rect x='0' y='0' width='500' height='500' style='fill:url(#bg1);'></rect>

径向渐变
<defs>
<radialGradient id="bg1" x1="0" y1="0" x2="0" y2="100%">
<stop offset="0%" style="stop-color: rgba(255,255,0);"></stop>
<stop offset="100%" style="stop-color: rgba(255,0,0);"></stop>
</radialGradient>
</defs>
<rect x='0' y='0' width='500' height='500' style='fill:url(#bg1);'></rect>

svg滤镜

svg路径动画
stroke-dasharry 参数值后面跟像素值按照先实线后虚线的样式直接执行像素，直到最后一个像素执行完成为止
stroke-dashoffset 表示缩进正值表示向左缩进，负值表示向右缩进
<path d="M 0 100 L 500 100"></path>

路经获取
getTotalLength 获取路径总长度 getPointAtLength(x) 获取路径上距离最初点x距离的坐标位置
注意从严格意义上来说，上面两种方法都只适用于path，但是由于各浏览器支持的情况不同，谷歌浏览器的line也支持这两种放啊

viewBox
<svg width='400' height='300' viewBox='0 0 40 30'></svg> 与画布大小等比例设置，也可以不用等比例设置，但是会自动伸缩

preserveAspectRatio
xMin xMid xMax x轴上左中右对齐
yMin yMid yMax y轴上上中下对齐
meet slice none 设置填充方式
eg: svg.setAttribute("preserveAspectRatio" ,"xMin yMid meet") 当设置none时，不需要其设置x y轴上的对齐方式

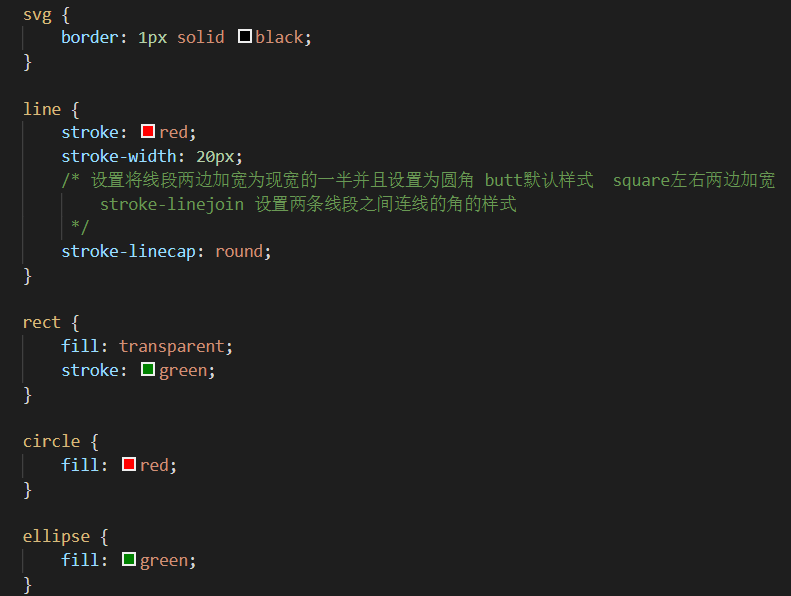

这些标签的设置都必须在svg标签中才能够被使用，其宽度填充由stroke-width与fill来控制具体的代码实例如下：
