7 使用STM32CubeMX自动生成代码的PWM实现和仿真

7.1 STM32CubeMX介绍及安装

上一节我们调用了软件包中的函数库来完成了ADC代码，虽然比直接阅读芯片手册，通过挨个操作寄存器来进行编程要方便了许多，但你仍会发现，要写出合适的初始化代码并不容易。身为程序员的你，肯定还想要更简便和直观的方式来实现这些代码。那么，是时候祭出我们的终极武器了，他就是——STM32CubeMX。这是一款图形界面的配置和初始化代码的自动生成工具，几乎最大可能地减轻了我们的编码工作量。因为在嵌入式系统中，硬件外设一旦初始化完成，就很不容易再去修改他的配置，所以这一定是一件一劳永逸的操作。总的来说，这个工具你相当值得拥有。

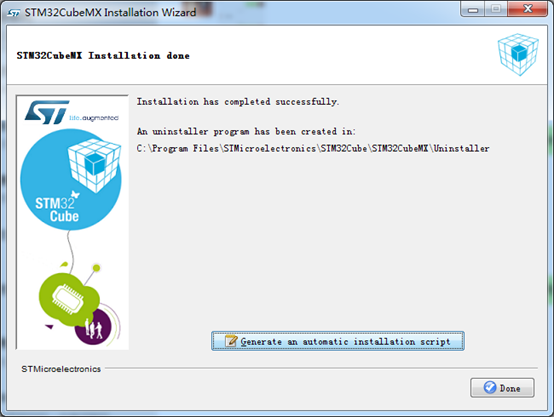

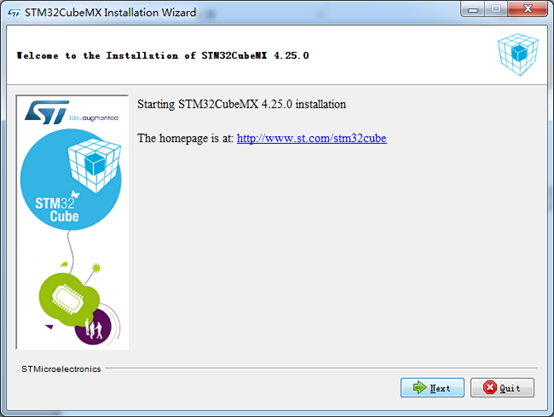

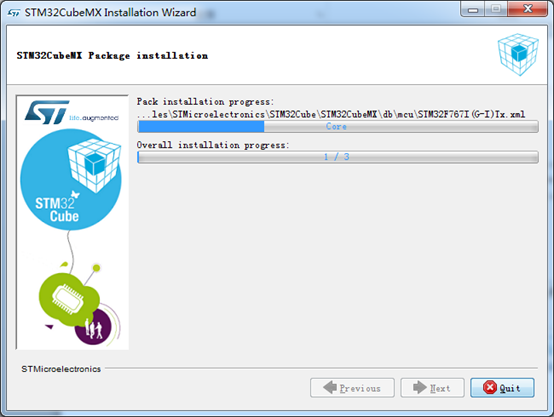

和其他软件一样，首先是他的安装过程，基本都是下一步就行了（软件基于Java开发，所以首先请安装Java运行时环境）。

7.2 使用STM32CubeMX建立工程并配置外设

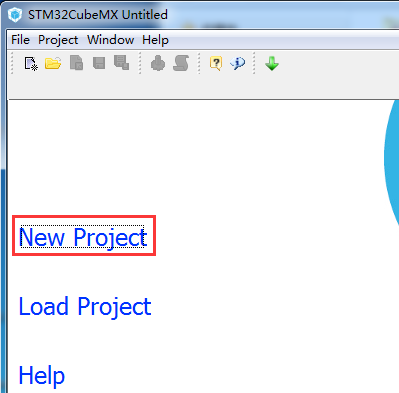

打开STM32CubeMX，点击New Project。

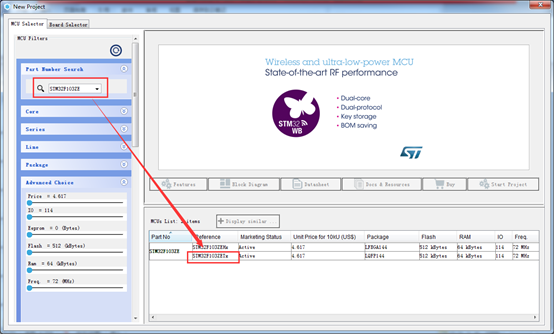

在Part Number Search中输入相应的MCU型号，双击列表中的具体型号。

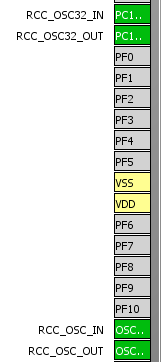

在管脚配置页面，先对时钟管脚进行配置，一般是外部32.768K和8M的两个时钟使能。

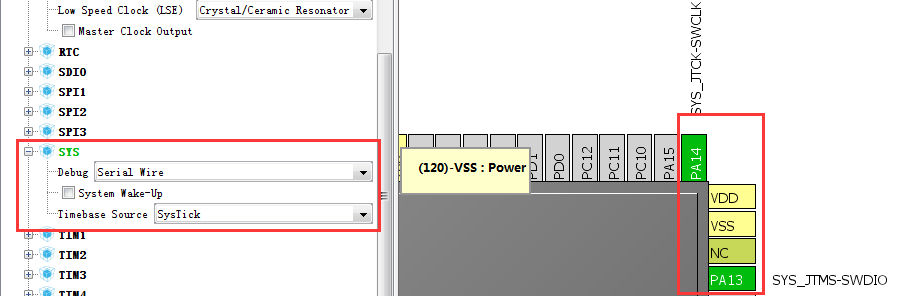

接下来是调试接口设置（很重要，如果禁用了，以后下载程序就稍微会麻烦些了）。

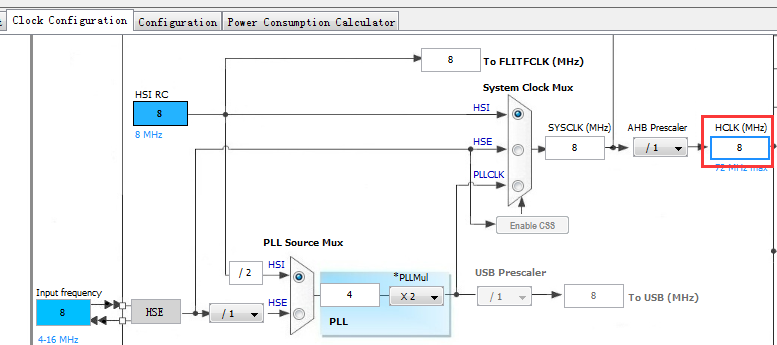

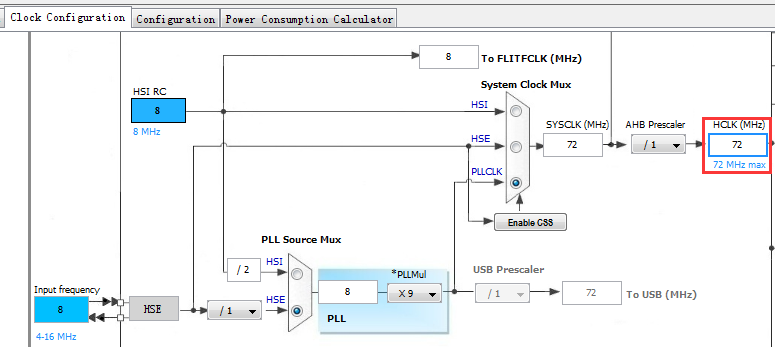

进行时钟配置，AHB默认输出8MHz

将其改为72MHz，软件会自动计算分频和倍频因子。

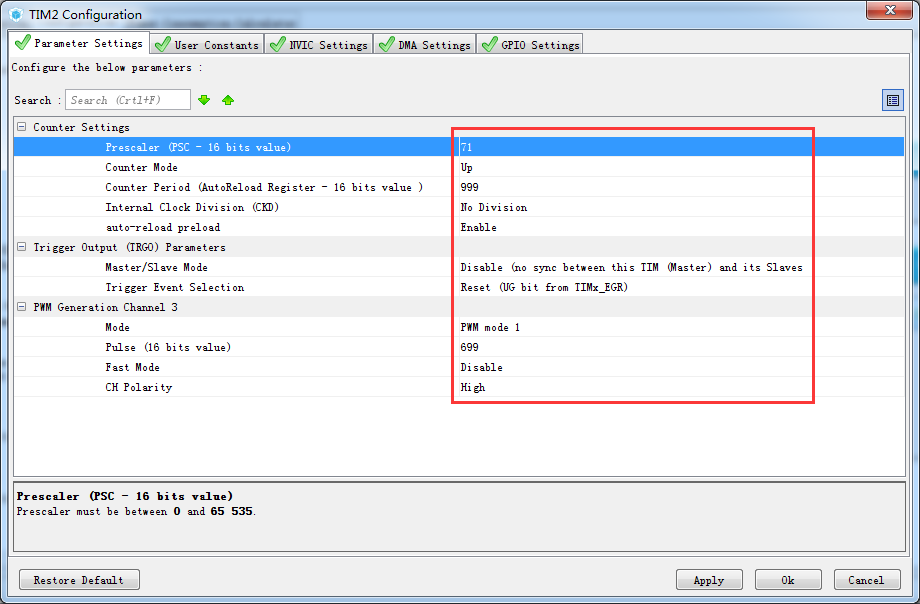

接下来对TIM2进行具体配置

这里的预分频值和重装值决定了周期，脉冲宽度值决定了占空比，根据需求给出具体的值

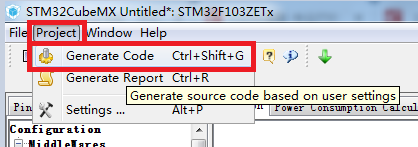

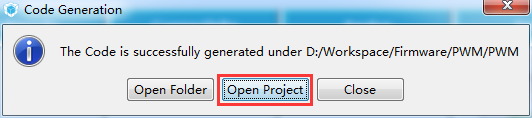

配置好之后就可以生成代码了

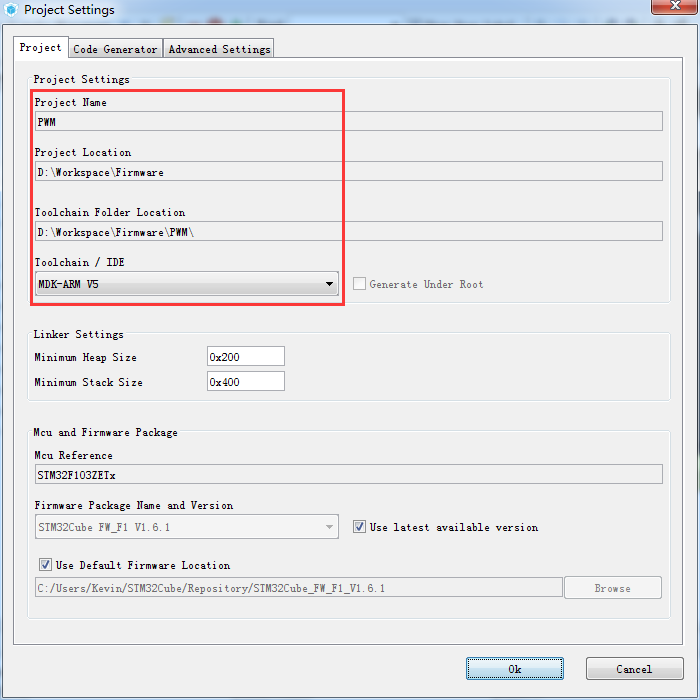

设置工程的名称和路径

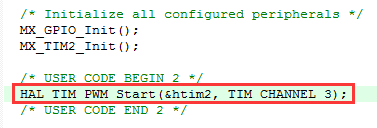

在main.c相应位置添加如下代码

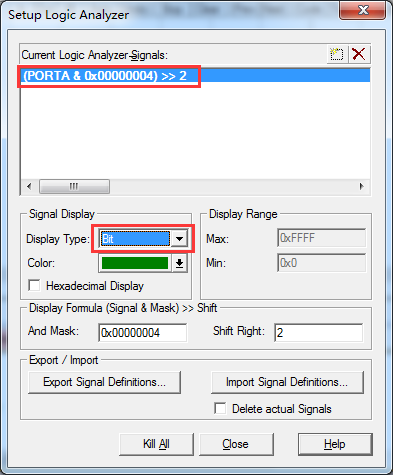

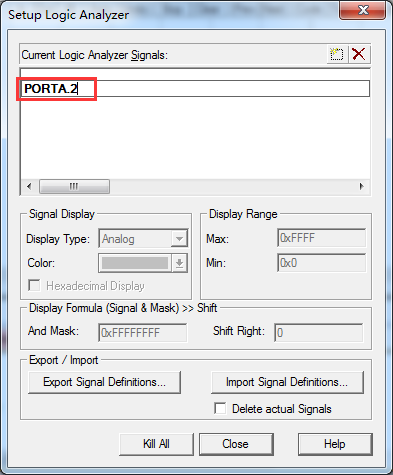

按照前面的方法进行仿真设置，然后逻辑分析仪中监控相应的管脚。

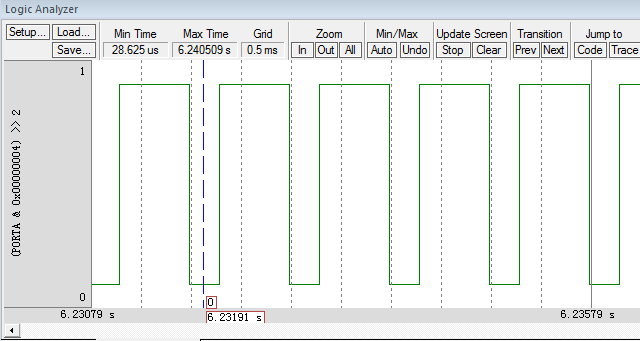

运行程序，得到PWM波形如下

最后
