OLED怎么显示字符 汉字 图片

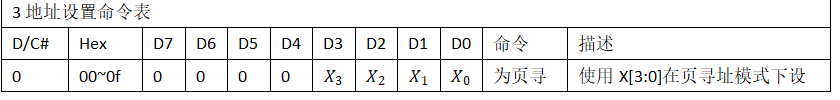

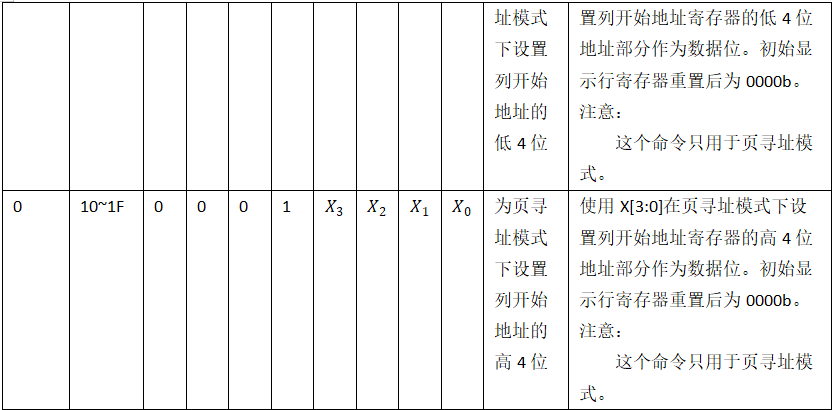

定位写入坐标(页写入模式下）

//显示坐标

	void OLED_Set_Pos(unsigned char x, unsigned char y)
{
	Write_IIC_Command(0xb0+y);//页地址
	Write_IIC_Command(((x&0xf0)>>4)|0x10);//取高位地址
	Write_IIC_Command((x&0x0f)|0x01); //取低位地址
}

例1：X=0时；（x&0xf0)>>4)|0x10，等于0，那么高位等于0；
(x&0x0f)|0x01),等于1，那么低位等于1;

例2：X=16时；十六进制为00010000；00010000&11110000=00010000；>>4=0000001；|0x10=00010001；那么高位为00010001；
00010000&00001111=00000000；|00000001=00000001；


用命令写入寄存器，系统将只识别低位，或者高位。

清屏幕，黑色

//清屏函数,清完屏,整个屏幕是黑色的!和没点亮一样!!!
void OLED_Clear(void)
{
	u8 i,n;
	for(i=0;i<8;i++)
	{
		Write_IIC_Command(0xb0+i);    //页寻址模式下使用X[2:0]设置GDDRAM页开始地址（PGAE0~PGAE7）。
		Write_IIC_Command(0x00);      //设置显示位置—列低地址
		Write_IIC_Command(0x10);      //设置显示位置—列高地址 ，列地址为0；
		for(n=0;n<132;n++)
		Write_IIC_Data(0x00);
	} //更新显示
}

写入字符串或者指针

void OLED_Data(u8 x,u8 y,u8 *chr)
{
	unsigned char c=0,i=0,j=0;
	while (chr[j]!='')
	{
		c=chr[j]-32;               //获取字符偏移量，这是因为字库跟标准ASCII码表相差32，即一个空格,字符的地址-空格的地址，等于字符在数据表内位置
		if(x>Max_Column-1){x=0;y=y+2;}
			OLED_Set_Pos(x,y);
			for(i=0;i<8;i++)                //在第一页写入前8个数据
			Write_IIC_Data(F8X16[c*16+i]);  //比如：chr='1',1的模在表1行，每行16个元素，1-空格0=1，1x16=16，那么'1'的模就从F8X16[16+i]开始写，写入8次数据
      OLED_Set_Pos(x,y+1);            //开始写第二页
			for(i=0;i<8;i++)
			Write_IIC_Data(F8X16[c*16+i+8]);//在第二页写入后8个数据
		  x+=8;
		  j++;
   }

}

总结：

1. 检测写入长度，循环写入，当检测到‘’停止写入while (chr[j]!=’’)
2. 定位写入字符存放位置，c=chr[j]-32; ，获取字符偏移量，这是因为字库跟标准ASCII码表相差32，即字符的码值-码值32或’ '，就可以得出字符的码值用于显示
3. 按页写入，第一页调用数据表写入字符上半身，然后Y+1，写入字符下半身

写入汉字

//显示汉字
void OLED_ShowCHinese(u8 x,u8 y,u8 no)
{
	u8 t,addre=0;
	OLED_Set_Pos(x,y);	//设置页地址，列地址高位，低位
    for(t=0;t<16;t++)
		{
				Write_IIC_Data(Hzk[2*no][t]);
				addre+=1;
     }
		OLED_Set_Pos(x,y+1);	//设置页地址，列地址高位，低位，列地址加1
    for(t=0;t<16;t++)
			{
				Write_IIC_Data(Hzk[2*no+1][t]);
				addre+=1;
      }
}

总结：

1. 确定写入汉字位置
2. 第一页调用数据写入汉字上半身，翻页Y+1，数据表+1，第二页写入汉字下半身


/***********功能描述：显示显示BMP图片128×64起始点坐标(x,y),x的范围0～127，y为页的范围0～7*****************/
void OLED_DrawBMP(unsigned char x0, unsigned char y0,unsigned char x1, unsigned char y1,unsigned char BMP[])
{
 unsigned int j=0;
 unsigned char x,y;

  if(y1%8==0) y=y1/8;
  else y=y1/8+1;
	for(y=y0;y<y1;y++)
	{
		OLED_Set_Pos(x0,y);
    for(x=x0;x<x1;x++)
	    {
	    	Write_IIC_Data(BMP[j++]);
	    }
	}
}
