OLED显示图片的技能，你Get了吗？

大家好，我是程序员小哈。

我们经常能看到利用OLED来显示一些图案，那这些图片素材是怎么实现的呢？今天我们就来分享一下相关内容。

实现目标

• 修改原Demo工程的主芯片为STM32F103RET6
• 按实际连接修改源码
• 制作一个图片素材并显示

获取Demo源码

之前我们分享过这个0.96寸OLED的相关文章（见文末的相关阅读），我们今天就在之前的源码基础上完成本文的实例，源码的获取方式如下图所示：

修改源码

修改主芯片

之前分享的这个源码，由于使用的是 STM32F103C8T6 为主芯片的最小系统板分享的，所以首先我们要把这个工程修改一下：

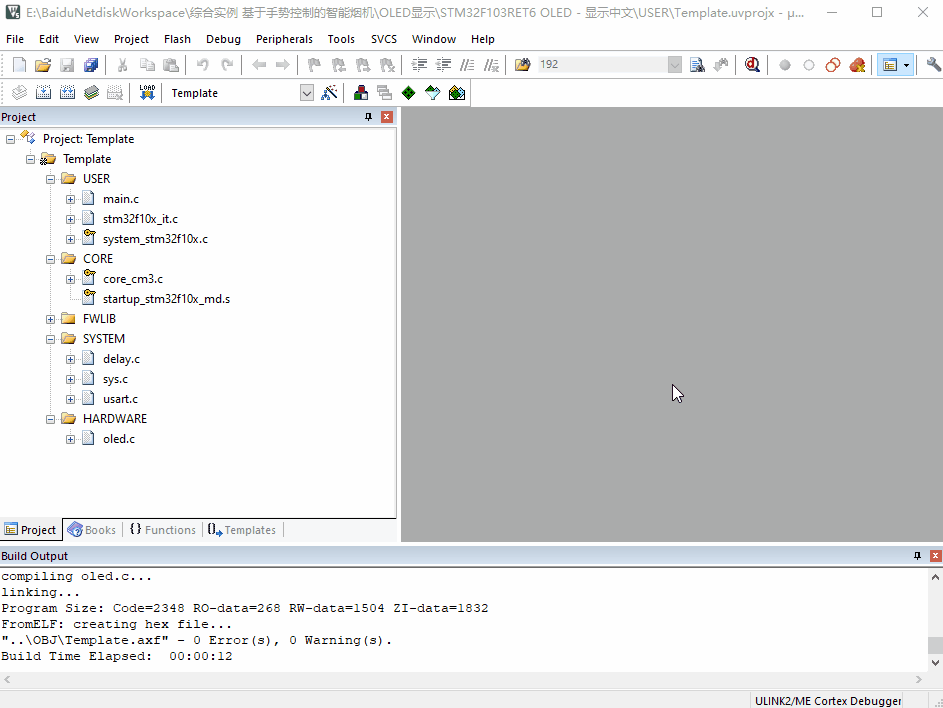

（1） 因为STM32F103C8T6和STM32F103F103RET6的闪存容量不同，前者8=64K，后者E=512K，所以需要将工程中原有的启动文件 startup_stm32f10x_md.s 修改为： startup_stm32f10x_hd.s ：

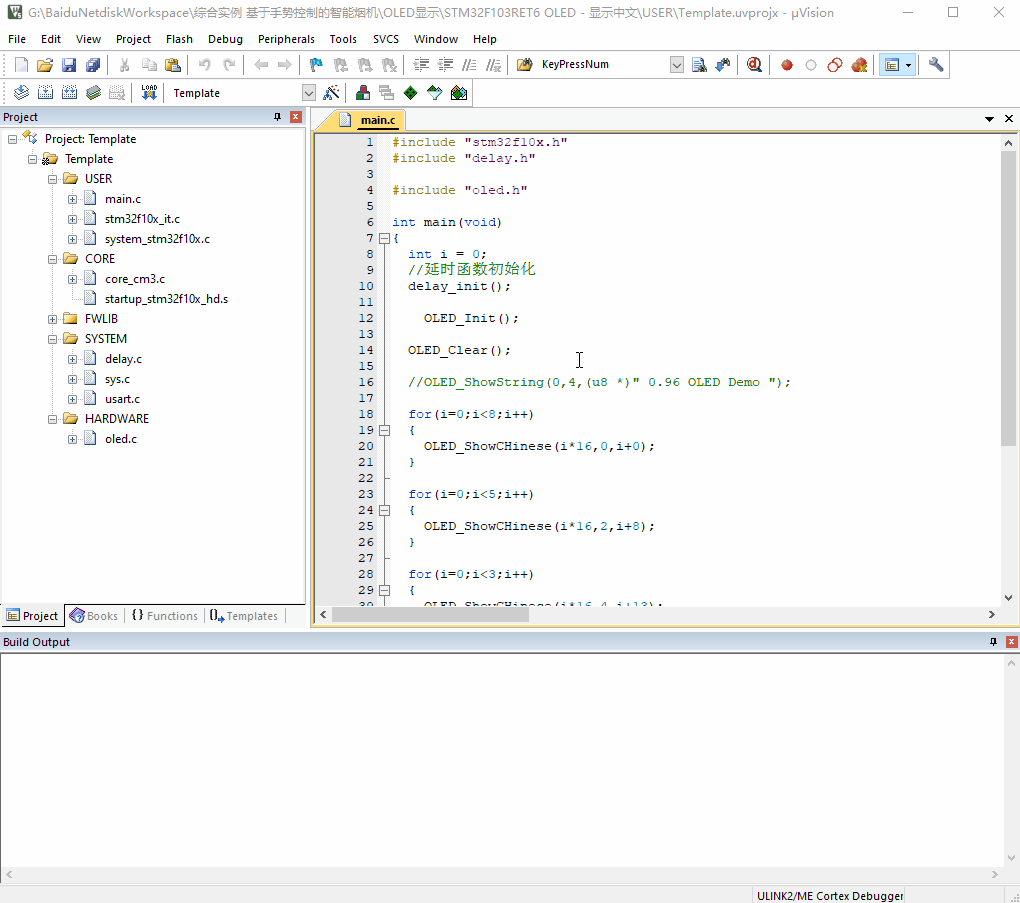

（2）设置工程。

• Options 中 Device修改为 STM32F103RET6
• Options 中 C/C++ 标签下的宏定义修改为： STM32F10X_HD,USE_STDPERIPH_DRIVER

修改实际连接的硬件引脚

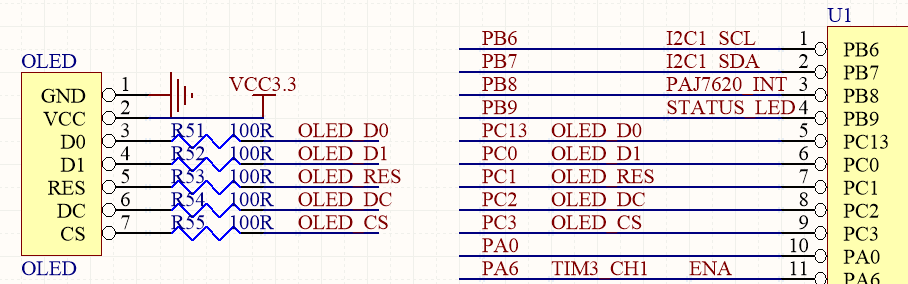

这次板子的硬件连接如下：

因为跟之前网文分享的Demo连接的硬件引脚已经变换，所以我们要对工程中，对GPIO初始化部分的代码进行改写：

void OLED_Init(void)
{
 	GPIO_InitTypeDef  GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_13;
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 	//推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;			//速度50MHz
 	GPIO_Init(GPIOC, &GPIO_InitStructure);	  					//初始化GPIO
 	GPIO_SetBits(GPIOC,GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_13);

	OLED_RST_Set();
	delay_ms(100);
	OLED_RST_Clr();
	delay_ms(200);
	OLED_RST_Set();

	OLED_WR_Byte(0xAE,OLED_CMD);	//--turn off oled panel
	OLED_WR_Byte(0x00,OLED_CMD);	//---set low column address
	OLED_WR_Byte(0x10,OLED_CMD);	//---set high column address
	OLED_WR_Byte(0x40,OLED_CMD);	//--set start line address  Set Mapping RAM Display Start Line (0x00~0x3F)
	OLED_WR_Byte(0x81,OLED_CMD);	//--set contrast control register
	OLED_WR_Byte(0xCF,OLED_CMD); 	// Set SEG Output Current Brightness
	OLED_WR_Byte(0xA1,OLED_CMD);	//--Set SEG/Column Mapping     0xa0左右反置 0xa1正常
	OLED_WR_Byte(0xC8,OLED_CMD);	//Set COM/Row Scan Direction   0xc0上下反置 0xc8正常
	OLED_WR_Byte(0xA6,OLED_CMD);	//--set normal display
	OLED_WR_Byte(0xA8,OLED_CMD);	//--set multiplex ratio(1 to 64)
	OLED_WR_Byte(0x3f,OLED_CMD);	//--1/64 duty
	OLED_WR_Byte(0xD3,OLED_CMD);	//-set display offset	Shift Mapping RAM Counter (0x00~0x3F)
	OLED_WR_Byte(0x00,OLED_CMD);	//-not offset
	OLED_WR_Byte(0xd5,OLED_CMD);	//--set display clock divide ratio/oscillator frequency
	OLED_WR_Byte(0x80,OLED_CMD);	//--set divide ratio, Set Clock as 100 Frames/Sec
	OLED_WR_Byte(0xD9,OLED_CMD);	//--set pre-charge period
	OLED_WR_Byte(0xF1,OLED_CMD);	//Set Pre-Charge as 15 Clocks & Discharge as 1 Clock
	OLED_WR_Byte(0xDA,OLED_CMD);	//--set com pins hardware configuration
	OLED_WR_Byte(0x12,OLED_CMD);
	OLED_WR_Byte(0xDB,OLED_CMD);	//--set vcomh
	OLED_WR_Byte(0x40,OLED_CMD);	//Set VCOM Deselect Level
	OLED_WR_Byte(0x20,OLED_CMD);	//-Set Page Addressing Mode (0x00/0x01/0x02)
	OLED_WR_Byte(0x02,OLED_CMD);	//
	OLED_WR_Byte(0x8D,OLED_CMD);	//--set Charge Pump enable/disable
	OLED_WR_Byte(0x14,OLED_CMD);	//--set(0x10) disable
	OLED_WR_Byte(0xA4,OLED_CMD);	// Disable Entire Display On (0xa4/0xa5)
	OLED_WR_Byte(0xA6,OLED_CMD);	// Disable Inverse Display On (0xa6/a7)
	OLED_WR_Byte(0xAF,OLED_CMD);	//--turn on oled panel

	OLED_WR_Byte(0xAF,OLED_CMD); 	/*display ON*/
	OLED_Clear();
	OLED_Set_Pos(0,0);
}

修改GPIO操作的宏定义为：

#define OLED_SCLK_Clr() GPIO_ResetBits(GPIOC,GPIO_Pin_13)			//CLK	PC13 SCK D0
#define OLED_SCLK_Set() GPIO_SetBits(GPIOC,GPIO_Pin_13)

#define OLED_SDIN_Clr() GPIO_ResetBits(GPIOC,GPIO_Pin_0)			//DIN	PC0 MISO D1
#define OLED_SDIN_Set() GPIO_SetBits(GPIOC,GPIO_Pin_0)


#define OLED_RST_Clr() GPIO_ResetBits(GPIOC,GPIO_Pin_1)				//RES	PC1
#define OLED_RST_Set() GPIO_SetBits(GPIOC,GPIO_Pin_1)

#define OLED_DC_Clr() GPIO_ResetBits(GPIOC,GPIO_Pin_2)				//DC	PC2
#define OLED_DC_Set() GPIO_SetBits(GPIOC,GPIO_Pin_2)

#define OLED_CS_Clr()  GPIO_ResetBits(GPIOC,GPIO_Pin_3)				//CS  	PC3
#define OLED_CS_Set()  GPIO_SetBits(GPIOC,GPIO_Pin_3)

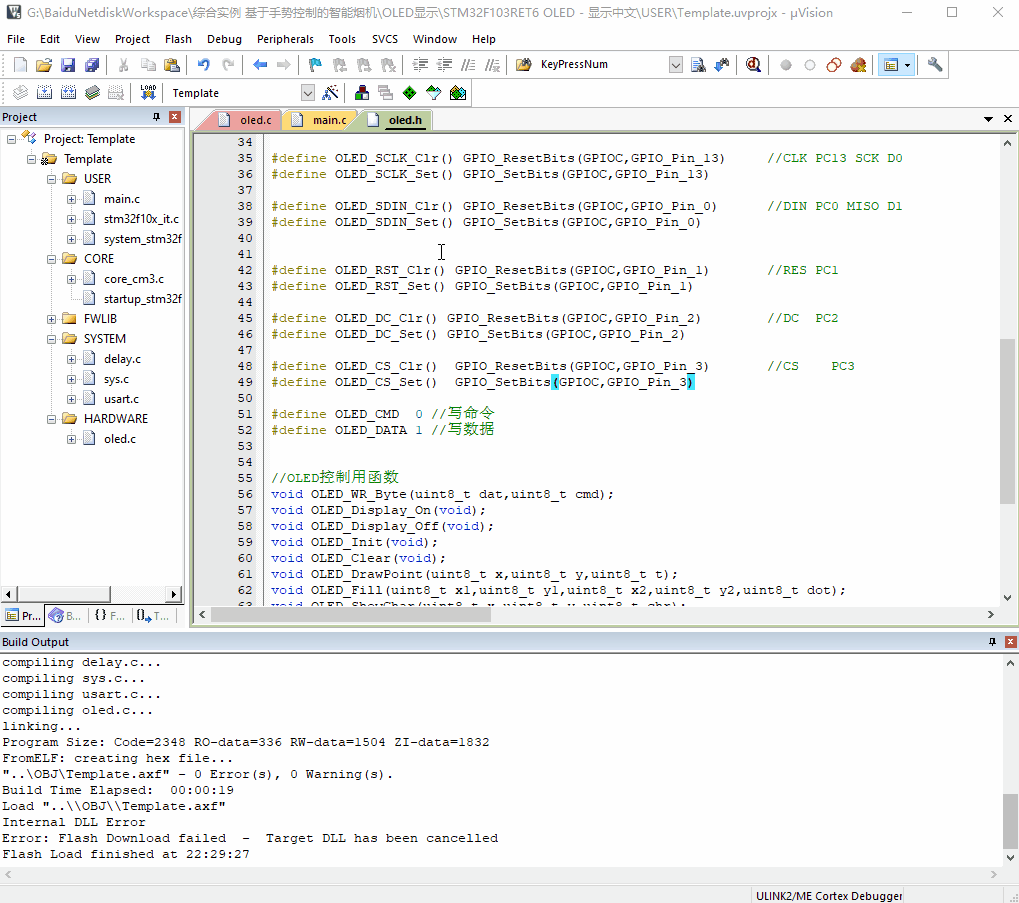

修改下载工具为JLINK（根据个人实际修改）。

注意： Flash Download 要修改为 512k的 STM32F10x High-density Flash

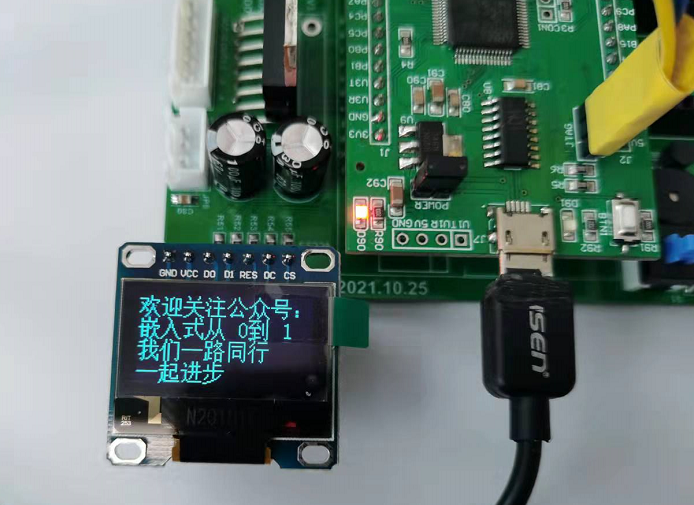

下载程序之后，OLED上成功显示文字，达到预期效果，Demo修改完成。

制作图片素材

制作位图

利用PS制作一个 128*64 分辨率的bmp格式的位图。

取模

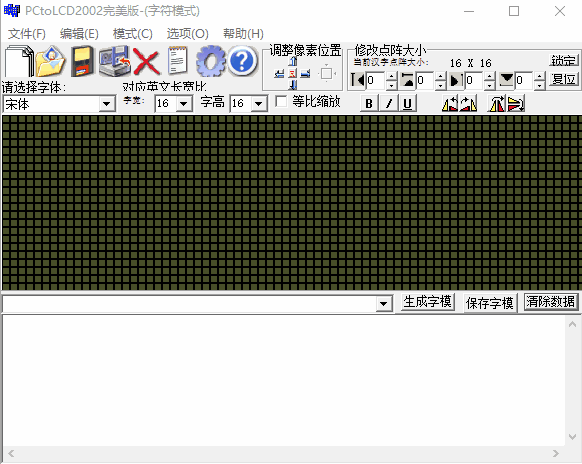

使用 PCTOLCD2002 软件生成字模。

显示位图

void OLED_DrawBMP(unsigned char x0, unsigned char y0,unsigned char x1, unsigned char y1,unsigned char BMP[])
{
	unsigned int j=0;
	unsigned char x,y;

	if(y1%8==0) y=y1/8;
	else y=y1/8+1;
	for(y=y0;y<y1;y++)
	{
		OLED_Set_Pos(x0,y);
		for(x=x0;x<x1;x++)
		{
			OLED_WR_Byte(BMP[j++],OLED_DATA);
		}
	}
}

函数调用：

OLED_DrawBMP(0,0,128,8, BMP3);

其中数组BMP3中存放的就是位图的字模数据。

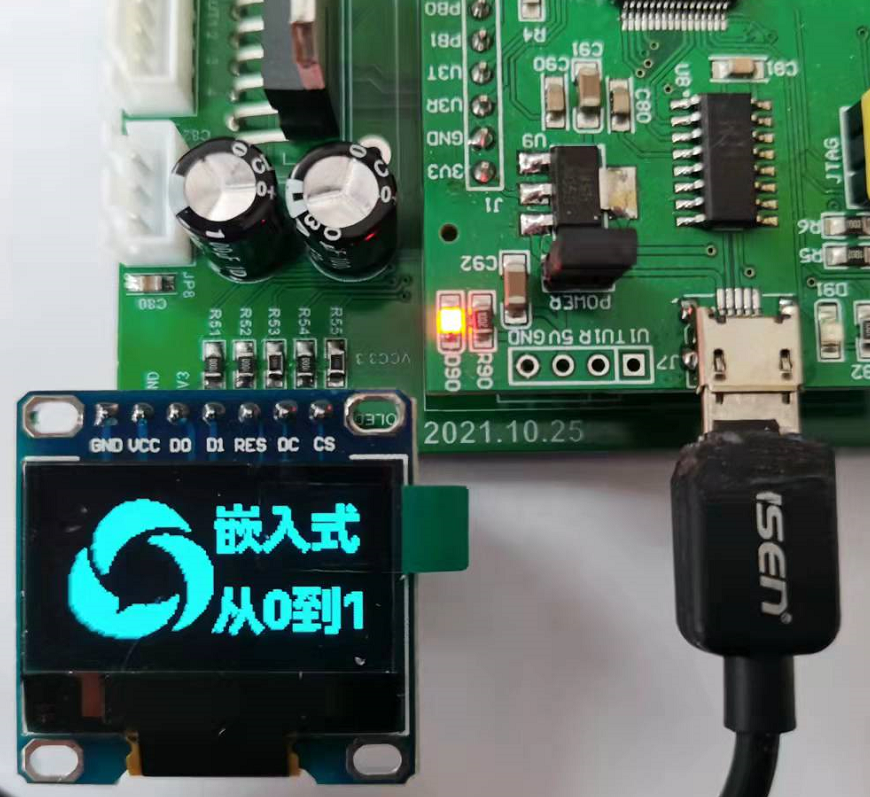

结果展示

源码获取

公众号后台回复：位图显示 ，获取本文字模软件及测试工程源码。

总结

今天的内容比较简单，学起来，说不定哪天就能用上了。

每天进步一点点，,每天朝梦想近一点。

每天进步一点点，成长足迹看得见。

今天的文章内容到这里就结束了，希望对你有帮助，我们下一期见。
