S5PV210Kernel移植4之内核启动过程

1.删除无用文件

1)官方版本的kernel中是支持各种硬件架构、各种开发板的，因此有很多文件夹和文件和我们无关，在建立SI工程前应该删掉这些家伙。

2)我们现在分析的是开发板厂商九鼎科技移植好的针对X210开发板的kernel，因此其中一些无用文件已经被删掉了。

2.建立SI工程并解析

建立方法和uboot中当时讲的是一样的。

3.Makefile分析

1)kernel的Makefile写法和规则等和uboot的Makefile是一样的，甚至Makefile中的很多内容都是一样的。

2)kernel的Makefile比uboot的Makefile要复杂，这里我们并不会一行一行的详细分析。

3)Makefile中只有一些值得关注的我会强调一下，其他不强调的地方暂时可以不管。

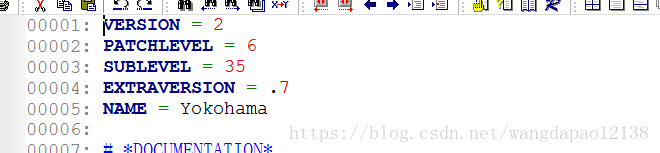

4)Makefile中刚开始定义了kernel的内核版本号。这个版本号挺重要（在模块化驱动安装时会需要用到），要注意会查，会改。

5)在make编译内核时，也可以通过命令行给内核makefile传参（跟uboot配置编译时传参一样）。譬如make O=xxx可以指定不在源代码目录下编译，而到另外一个单独文件夹下编译。

6)kernel的顶层Makefile中定义了2个变量很重要，一个是ARCH，一个是CROSS_COMPILE。ARCH决定当前配置编译的路径，譬如ARCH = arm的时候，将来在源码目录下去操作的arch/arm目录。CROSS_COMPILE用来指定交叉编译工具链的路径和前缀。

7)CROSS_COMPILE = xxx和ARCH = xxx和O=xxx这些都可以在make时通过命令行传参的方式传给顶层Makefile。

所以有时候你会看到别人编译内核时：make O=/tmp/mykernel ARCH=arm CROSS_COMPILE=/usr/local/arm/arm-2009q3/bin/arm-none-linux-gnueabi-

4.链接脚本分析

1)分析连接脚本的目的就是找到整个程序的entry

2)kernel的连接脚本并不是直接提供的，而是提供了一个汇编文件vmlinux.lds.S，然后在编译的时候再去编译这个汇编文件得到真正的链接脚本vmlinux.lds。

3)vmlinux.lds.S在arch/arm/kernel/目录下。

4)思考：为什么linux kernel不直接提供vmlinux.lds而要提供一个vmlinux.lds.S然后在编译时才去动态生成vmlinux.lds呢？

猜测：.lds文件中只能写死，不能用条件编译。但是我们在kernel中链接脚本确实有条件编译的需求（但是lds格式又不支持），于是乎kernel工作者找了个投机取巧的方法，就是把vmlinux.lds写成一个汇编格式，然后汇编器处理的时候顺便条件编译给处理了，得到一个不需要条件编译的vmlinux.lds。

5)入口在哪里？从vmlinux.lds中ENTRY(stext)可以知道入口符号是stext，在SI中搜索这个符号，发现arch/arm/kernel/目录下的head.S和head-nommu.S中都有。

6)head.S是启用了MMU情况下的kernel启动文件，相当于uboot中的start.S。head-nommu.S是未使用mmu情况下的kernel启动文件。

5.head.S文件分析

5.1内核运行的物理地址与虚拟地址

1)KERNEL_RAM_VADDR（VADDR就是virtual address），这个宏定义了内核运行时的虚拟地址。值为0xC0008000

2)KERNEL_RAM_PADDR（PADDR就是physical address），这个宏定义内核运行时的物理地址。值为0x30008000

3)总结：内核运行的物理地址是0x30008000，对应的虚拟地址是0xC0008000。

5.2内核的真正入口

1)内核的真正入口就是ENTRY(stext)处

2)前面的__HEAD定义了后面的代码属于段名为.head.text的段

5.3内核运行的硬件条件

1)内核的起始部分代码是被解压代码调用的。回忆之前讲zImage的时候，uboot启动内核后实际调用运行的是zImage前面的那段未经压缩的解压代码，解压代码运行时先将zImage后段的内核解压开，然后再去调用运行真正的内核入口。

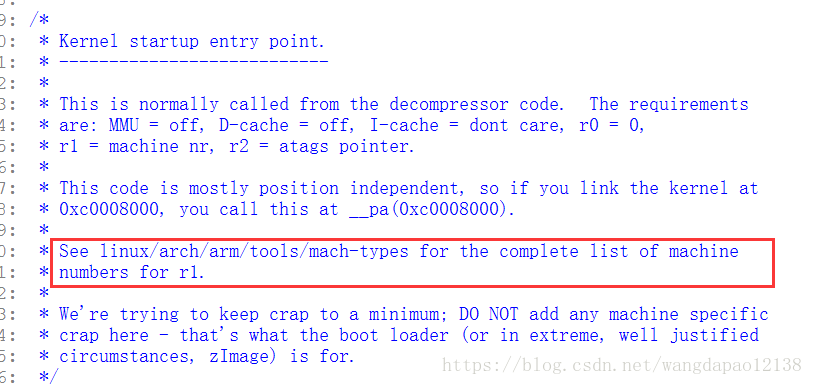

2)内核启动不是无条件的，而是有一定的先决条件，这个条件由启动内核的bootloader（我们这里就是uboot）来构建保证。

3)ARM体系中，函数调用时实际是通过寄存器传参的（函数调用时传参有两种设计：一种是寄存器传参，另一种是栈内存传参）。所以uboot中最后theKernel (0, machid, bd->bi_boot_params);执行内核时，运行时实际把0放入r0中，machid放入到了r1中，bd->bi_boot_params放入到了r2中。ARM的这种处理技巧刚好满足了kernel启动的条件和要求。

4)kernel启动时MMU是关闭的，因此硬件上需要的是物理地址。但是内核是一个整体（zImage）只能被连接到一个地址（不能分散加载），这个连接地址肯定是虚拟地址。因此内核运行时前段head.S中尚未开启MMU之前的这段代码就很难受。所以这段代码必须是位置无关码，而且其中涉及到操作硬件寄存器等时必须使用物理地址。

6.内核启动的汇编阶段

6.1__lookup_processor_type

1)我们从cp15协处理器的c0寄存器中读取出硬件的CPU ID号，然后调用这个函数来进行合法性检验。如果合法则继续启动，如果不合法则停止启动，转向__error_p启动失败。

2)该函数检验cpu id的合法性方法是：内核会维护一个本内核支持的CPU ID号码的数组，然后该函数所做的就是将从硬件中读取的cpu id号码和数组中存储的各个id号码依次对比，如果没有一个相等则不合法，如果有一个相等的则合法。

3)内核启动时设计这个校验，也是为了内核启动的安全性着想。

6.2 __lookup_machine_type

该函数的设计理念和思路和上面校验cpu id的函数一样的。不同之处是本函数校验的是机器码。

6.3 __vet_atags

1)该函数的设计理念和思路和上面2个一样，不同之处是用来校验uboot给内核的传参ATAGS格式是否正确。这里说的传参指的是uboot通过tag给内核传的参数（主要是板子的内存分布memtag、uboot的bootargs）

2)内核认为如果uboot给我的传参格式不正确，那么我就不启动。

3)uboot给内核传参的部分如果不对，是会导致内核不启动的。譬如uboot的bootargs设置不正确内核可能就会不启动。

6.4__create_page_tables

1)顾名思义，这个函数用来建立页表。

2)linux内核本身被连接在虚拟地址处，因此kernel希望尽快建立页表并且启动MMU进入虚拟地址工作状态。但是kernel本身工作起来后页表体系是非常复杂的，建立起来也不是那么容易的。kernel想了一个好办法

3)kernel建立页表其实分为2步。第一步，kernel先建立了一个段式页表（和uboot中之前建立的页表一样，页表以1MB为单位来区分的），这里的函数就是建立段式页表的。段式页表本身比较好建立（段式页表1MB一个映射，4GB空间需要4096个页表项，每个页表项4字节，因此一共需要16KB内存来做页表），坏处是比较粗不能精细管理内存；第二步，再去建立一个细页表（4kb为单位的细页表），然后启用新的细页表废除第一步建立的段式映射页表。

4)内核启动的早期建立段式页表，并在内核启动前期使用；内核启动后期就会再次建立细页表并启用。等内核工作起来之后就只有细页表了。

6.5__switch_data

1)建立了段式页表后进入了__switch_data部分，这东西是个函数指针数组。

2)分析得知下一步要执行__mmap_switched函数

3)复制数据段、清除bss段（目的是构建C语言运行环境）

4)保存起来cpu id号、机器码、tag传参的首地址。

5)b   start_kernel跳转到C语言运行阶段。

总结：汇编阶段其实也没干啥，主要原因是uboot干了大部分活。汇编阶段主要就是校验启动合法性、建立段式映射的页表并开启MMU以方便使用内存、跳入C阶段。
