汇编学习--第八天

第九章 转移指令的原理

8086CPU的转移行为分类：

第一种分类：

1. 只修改IP---段内转移，jmp ax
2. 同时修改IP和CS--段间转移。jmp 1000:0



第二种分类

1. 短转移IP修改范围：-128~127
2. 近转移IP修改范围：-32768~32767



转移指令分类：

1. 无条件转移指令（jmp）
2. 条件转移指令
3. 循环指令
4. 过程
5. 中断

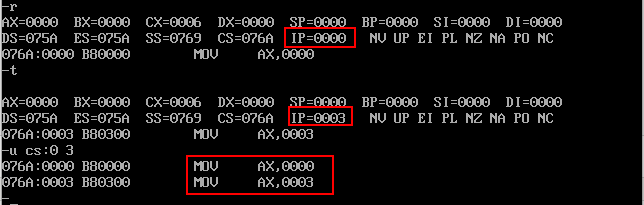

9.1 操作符offset

获取标号的偏移地址

assume cs:codesg
codesg segment
start:    mov ax,offset start　　;相当于mov ax,0
s:        mov ax,offset s　　　　;相当于mov ax,3
codesg ends
end start

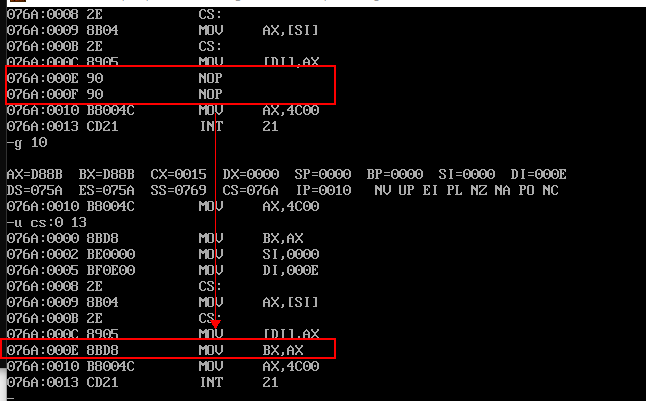

问题 9.1

mov ax,cs:[si]

mov cs:[di],ax



nop的机器码占一个字节

assume cs:codesg
codesg segment
start:    mov bx,ax
        mov si,offset start
        mov di,offset s
        mov ax,cs:[si]
        mov cs:[di],ax
s:        nop
        nop
        mov ax,4c00h
        int 21h
codesg ends
end start



9.2 jmp指令



9.3 依据位移进行转移的jmp指令



下面jmp，jcxz类似的跳转操作的范围，都是使用补码表示。



jmp根据表示的位置是指：8位位移=标号处地址-jmp后的第一个字节的地址（也就是第一条指令）

assume cs:codesg
codesg segment
start:    mov ax,0
        jmp short s
        add ax,2
s:        inc ax

        mov ax,4c00h
        int 21h
codesg ends
end start

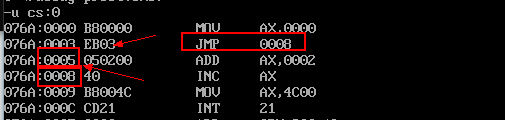

EB03=0008-0005

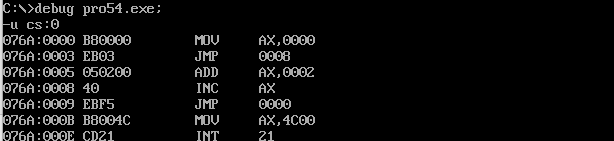

assume cs:codesg
codesg segment
start:    mov ax,0
        jmp short s
        add ax,2
s:        inc ax
        jmp start

        mov ax,4c00h
        int 21h
codesg ends
end start



EB03=0008-0005

EBF5=0000-0000B=-B(补码表示)=10001011=11110101=245=F5



jmp near ptr

段内近转移



(IP)=(IP)+16

jmp根据表示的位置是指：16位位移=标号处地址-jmp后的第一个字节的地址（也就是第一条指令）

位移范围为：-32768~32767



9.4 转移的目的地址在指令中的jmp指令

jmp far ptr

段间转移，远转移



(CS)=标号所在段的段地址；(IP)=标号在段中的偏移地址

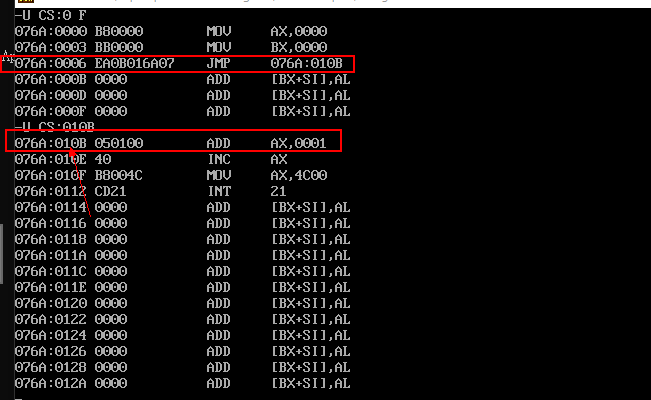

assume cs:codesg
codesg segment
start:    mov ax,0
        mov bx,0
        jmp far ptr s
        db 256 dup(0)
s:        add ax,1
        inc ax

        mov ax,4c00h
        int 21h
codesg ends
end start



9.5 转移地址在寄存器中的jmp指令

jmp word ptr 内存单元地址（段内转移）

将IP的值设为转移地址中的值

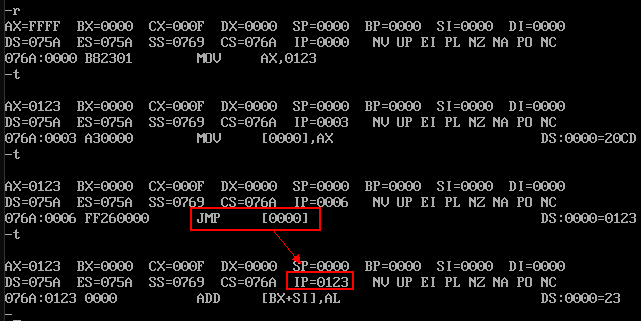

assume cs:codesg
codesg segment
start:    mov ax,0123h
        mov ds:[0],ax
        jmp word ptr ds:[0]

        mov ax,4c00h
        int 21h
codesg ends
end start

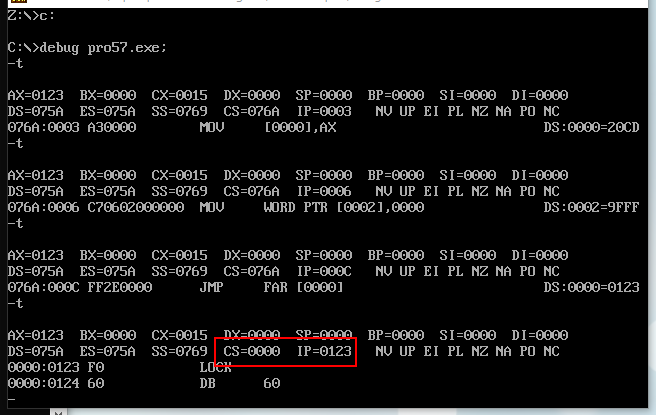

jmp dword ptr

从内存地址处开始存放两个字，高地址处是转移的目的段地址(CS),低地址处是转移的目的偏移地址。

(CS)=(内存单元地址+2）

(CS)=(内存单元地址)



assume cs:codesg
codesg segment
start:    mov ax,0123h
        mov ds:[0],ax
        mov word ptr ds:[2],0
        jmp dword ptr ds:[0]

        mov ax,4c00h
        int 21h
codesg ends
end start



mov word ptr ds:[2],0实际上是把一个字存放到 内存地址+2处，下面ptr再写入CS:IP

相当于

mov ax,0
mov ds:[2],ax



 检测点 9.1

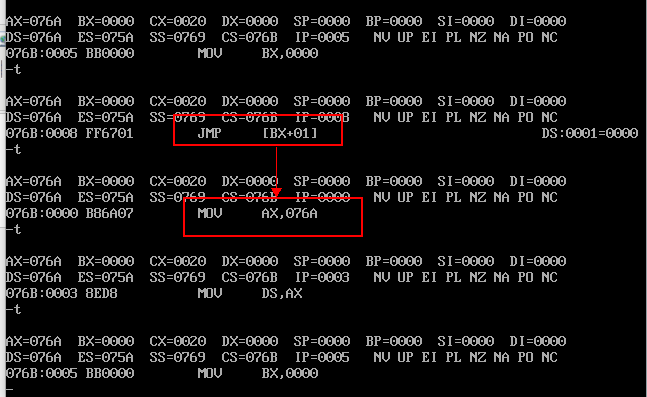

（1）我想的这道题就是令IP=0就行，也就是ds:[bx+1]处的值要为0

assume cs:codesg
datasg segment
    dw 5 dup (0)
datasg ends
codesg segment
start:    mov ax,datasg
        mov ds,ax
        mov bx,0
        jmp word ptr [bx+1]

        mov ax,4c00h
        int 21h
codesg ends
end start

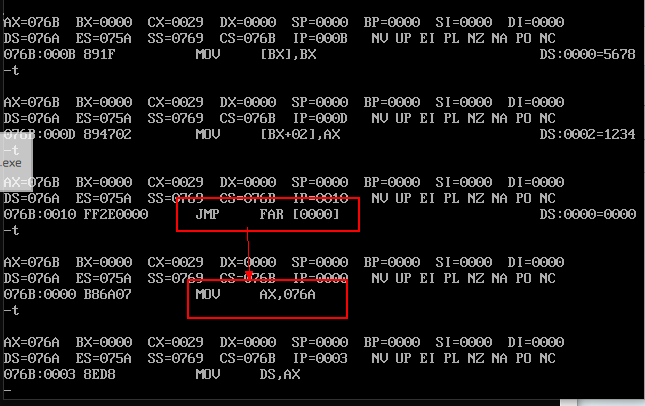

（2）

这道和上面一样的思想，不过多了一个更改CS段地址，段地址可以根据datasg段来算



我们得到，DS=075AH，所以程序的地址是076AH

从已经给出的代码中，我们得到datasg段占4个字节，不满16字节（一行），但是在系统中还是占一行。

所以，我们推出程序代码的起始地址在076BH

assume cs:codesg
datasg segment
    dd 12345678h
datasg ends
codesg segment
start:    mov ax,datasg
        mov ds,ax
        mov bx,0
        add ax,1
        mov [bx],bx
        mov [bx+2],ax
        jmp dword ptr ds:[0]

        mov ax,4c00h
        int 21h
codesg ends
end start

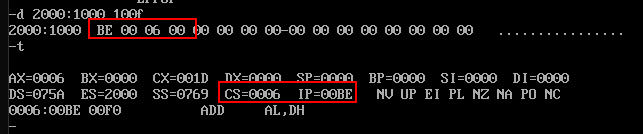

（3）

assume cs:codesg
codesg segment
start:    mov ax,2000h
        mov es,ax
        mov ax,00beh　　;题中是之前在2000:0就有数据，我是0000...，只能自己动手丰衣足食了。
        mov es:[1000h],ax
        mov ax,0006h
        mov es:[1002h],ax
        jmp dword ptr es:[1000h]

        mov ax,4c00h
        int 21h
codesg ends
end start



9.7 jcxz指令

短转移，格式“jcxz 标号”

先判断cx，再cx自减

当cx==0时，跳转到标号处

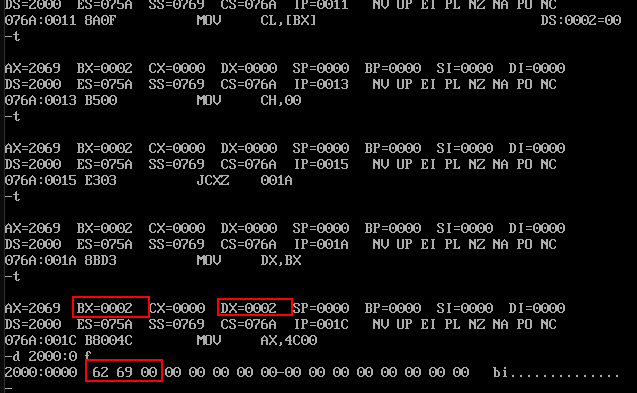

检测点 9.2

assume cs:codesg
codesg segment
start:    mov ax,2000h
        mov ds,ax
        mov bx,0

        mov al,'b'
        mov ds:[bx],al
        mov al,'i'
        mov ds:[bx+1],al

s:        mov cl,[bx]
        mov ch,0
        jcxz s0
        inc bx
        loop s

s0:        mov dx,bx
        mov ax,4c00h
        int 21h
codesg ends
end start



9.8 loop指令

loop指令类似于jcxz，不过是cx!=0时，进行跳转标号处。

cx先自减，再判断



检测点 9.3

dec bx ;和inc相反，自减一



inc cx



9.9 根据位移进行转移的意义

 两种，相当于绝对位置和相对位置的区别。



9.10 编译器对转移位超界的检测

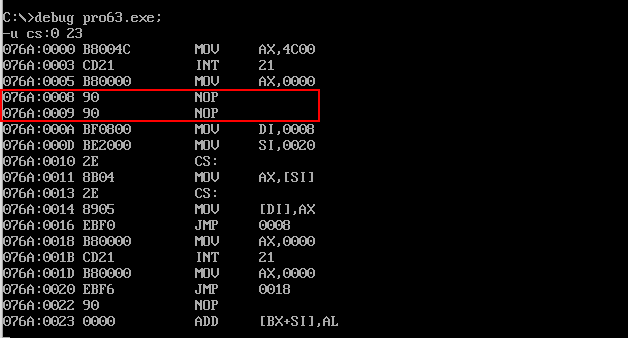

实验8 分析一个奇怪的程序

可以

assume cs:codesg
codesg segment
        mov ax,4c00h
        int 21h

start:    mov ax,0
s:        nop
        nop

        mov di,offset s
        mov si,offset s2
        mov ax,cs:[si]
        mov cs:[di],ax

s0:        jmp short s

s1:        mov ax,0
        int 21h
        mov ax,0

s2:        jmp short s1
        nop

codesg ends
end start

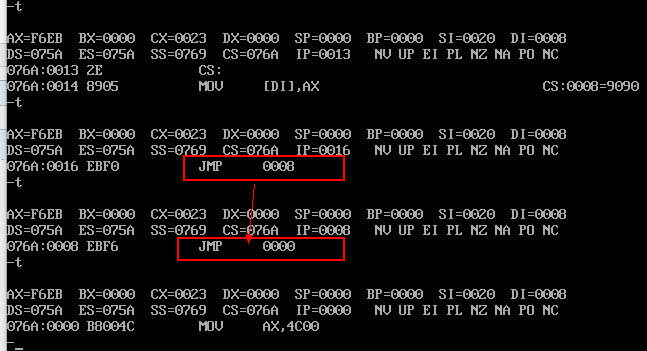

注意红色部分的变化



在我们运行指令时，会发现运行到jmp short s之后，会运行jmp 0000，而原本应该跳到s标号处执行NOP，也就是说s处的指令发生的变化。



产生这种变化的原因，我们可以理解

        mov di,offset s
        mov si,offset s2
        mov ax,cs:[si]
        mov cs:[di],ax

这里实际上是将，标号s2处的指令移动到了s处，而jmp跳转地址是根据偏移地址改变的，在s处被替换的指令偏移位置，是s2处的偏移量。

s2处偏移量为18H-22H=-AH，因为jmp指令占两个内存单元空间，所以s处两个nop变成一条jmp指令，也就是从076A:000AH处，向上移动AH，也就是0，所以在跳转到s处，会显示jmp 0000，进而执行返回指令。
