基于STM32的4.3寸TFTLCD的使用
在这里，我们只剖析NT35510部分的代码。
LCD显示方向设置函数
代码示例
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29//设置LCD显示方向 //dir:0,竖屏；1,横屏 void LCD_Display_Dir(u8 dir) { if(dir==0) //竖屏 { lcddev.dir=0; //竖屏 if(lcddev.id==0x5510) { lcddev.wramcmd=0X2C00; lcddev.setxcmd=0X2A00; lcddev.setycmd=0X2B00; lcddev.width=480; lcddev.height=800; } } else //横屏 { lcddev.dir=1; //横屏 if(lcddev.id==0x5510) { lcddev.wramcmd=0X2C00; lcddev.setxcmd=0X2A00; lcddev.setycmd=0X2B00; lcddev.width=800; lcddev.height=480; } } LCD_Scan_Dir(DFT_SCAN_DIR); //默认扫描方向 }
代码解析
这部分代码用于配置X轴的填充上下限，Y轴的填充上下限并且填充RGB565颜色数据。
- 列地址设置：0X2A00~0X2A03
我们的4.3寸LCD的分辨率为480*800，因此根据NT35510给出的X,Y轴坐标的限制，X,Y坐标取值范围如下：

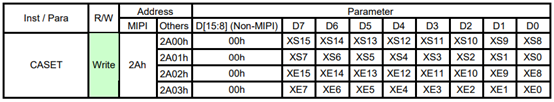

参数读写如下所示：

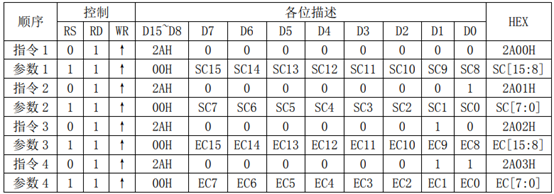

图中，1st,2nd,3rd,4th分别表示接下来所要输入的4个参数，正好是4个指令对应4个输入参数，对应关系如下：
在默认扫描方式时，这4个指令用于设置x坐标，每条指令带有1个参数，实际上总共就是2个坐标值：SC和EC（SC和EC都是16位的，由2个8位组成），即列地址的起始值和结束值，SC必须小于等于EC，且0≤SC/EC≤479。一般在设置x坐标的时候，我们只需要0X2A00和0X2A01两条指令即可，也就是设置SC即可，因为如果EC没有变化，我们只需要设置一次即可（在初始化NT35510的时候设置），从而提高速度。
设置后，坐标自增的效果如下所示：
- 行地址设置：0X2B00~0X2B03
我们的4.3寸LCD的分辨率为480*800，因此根据NT35510给出的X,Y轴坐标的限制，X,Y坐标取值范围如下：

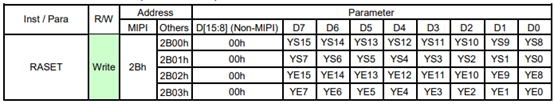

参数读写如下所示：

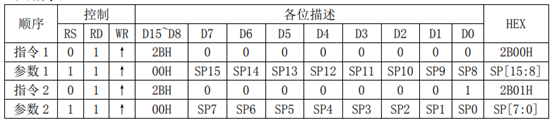

图中，1st,2nd,3rd,4th分别表示接下来所要输入的4个参数，正好是4个指令对应4个输入参数，对应关系如下：
在默认扫描方式时，这4个指令用于设置y坐标，每条指令带有1个参数（这一点与ILI9341不同），实际上总共就是2个坐标值：SP和EP（SP和EP都是16位的，由2个8位组成），即页地址的起始值和结束值，SP必须小于等于EP，且0≤SP/EP≤799。一般在设置y坐标的时候，我们只需要带0X2B00和0X2B01两条指令即可，也就是设置SP即可，因为如果EP没有变化，我们只需要设置一次即可（在初始化NT35510的时候设置），从而提高速度。
设置后，坐标自增的效果如下所示：
- 在指定坐标位置填充颜色：0X2C00
当我们输入指令0X2C00之后，我们可以肆无忌惮地输入颜色数据，GRAM会按照我们既定好的扫描顺序对颜色点进行填充。当达到（Xmax,Ymax）时，GRAM会回到（X=0,Y=0）重新进行自增并进行颜色填充操作。

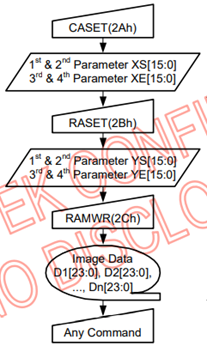

其实我们可以将3，4，5布看作一整个配置步骤，总的配置流程如下：
RAWAR是“RAMWrite”的缩写。
第一步：先配置颜色自增时的X轴的上下界；
第二步：然后，配置颜色自增时的Y轴的上下界；
第三步：最后，当我们不断写入RGB565的数据，GRAM会按照我们配置的既定自增方式进行颜色填充。其中，16位颜色数据=5位R+6位G+5位B。
LCD扫描函数
代码示例
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56void LCD_Scan_Dir(u8 dir) { u16 regval=0; u16 dirreg=0; u16 temp; if(lcddev.id==0X5510) { switch(dir) { case L2R_U2D://从左到右,从上到下 regval|=(0<<7)|(0<<6)|(0<<5); break; case L2R_D2U://从左到右,从下到上 regval|=(1<<7)|(0<<6)|(0<<5); break; case R2L_U2D://从右到左,从上到下 regval|=(0<<7)|(1<<6)|(0<<5); break; case R2L_D2U://从右到左,从下到上 regval|=(1<<7)|(1<<6)|(0<<5); break; case U2D_L2R://从上到下,从左到右 regval|=(0<<7)|(0<<6)|(1<<5); break; case U2D_R2L://从上到下,从右到左 regval|=(0<<7)|(1<<6)|(1<<5); break; case D2U_L2R://从下到上,从左到右 regval|=(1<<7)|(0<<6)|(1<<5); break; case D2U_R2L://从下到上,从右到左 regval|=(1<<7)|(1<<6)|(1<<5); break; } if(lcddev.id==0X5510)dirreg=0X3600; if(lcddev.id==0X5510) { LCD_WR_REG(lcddev.setxcmd); LCD_WR_DATA(0); LCD_WR_REG(lcddev.setxcmd+1); LCD_WR_DATA(0); LCD_WR_REG(lcddev.setxcmd+2); LCD_WR_DATA((lcddev.width-1)>>8); LCD_WR_REG(lcddev.setxcmd+3); LCD_WR_DATA((lcddev.width-1)&0XFF); LCD_WR_REG(lcddev.setycmd); LCD_WR_DATA(0); LCD_WR_REG(lcddev.setycmd+1); LCD_WR_DATA(0); LCD_WR_REG(lcddev.setycmd+2); LCD_WR_DATA((lcddev.height-1)>>8); LCD_WR_REG(lcddev.setycmd+3); LCD_WR_DATA((lcddev.height-1)&0XFF); } } }
代码解析
① 设置扫描填充方向，刷新方向，图像反转设置
LCD扫描函数主要使用的是NT35510的0X3600指令：
可以控制NT35510存储器的读写方向，简单的说，就是在连续写GRAM的时候，可以控制GRAM指针的增长方向，从而控制显示方式（读GRAM也是一样）。除了读写存储器的方向，该寄存器也可以控制GRAM扫描刷新的方向。
返回参数含义如下：
表格1
| 参数名称 | 参数含义 |
| MY | 这3位控制接口到内存的写入/读取方向。图案更改后立即显示。 |
| MX | |
| MV | |
| ML | 控制TFTLCD的垂直刷新方向 |
| RGB | 控制R,G,B的排列顺序，0(RGB)/1(BGR) |
| MH | 水平刷新方向 |
| RSMX | 左右反转图像（高电平有效） |
| RSMY | 上下反转图像（高电平有效） |
- MH控制效果：

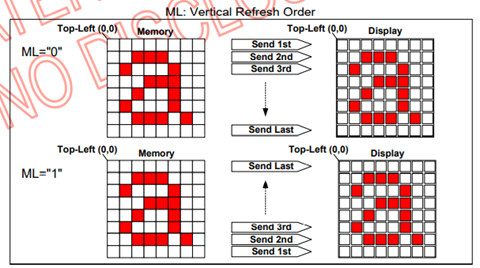

- ML控制效果：

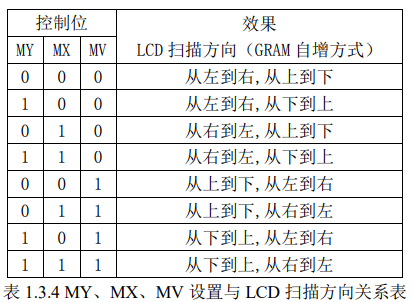

- MY,MX,MV控制效果：
这个参数到底有什么用呢？我们在显示一张方形图片时，图片的填充肯定按照一定方向，就例如BMP图像，解码BMP（显示BMP）就是从图片的左下角开始，慢慢显示到右上角，如果设置LCD扫描方向为从左到右，从下到上，那么我们只需要设置一次坐标，然后就不停的往LCD填充颜色数据即可，这样可以大大提高显示速度。
② 设置X,Y轴填充的上下限
设置Xmin=0,Xmax=480-1：
复制代码
1
2
3
4
5
6
7
8LCD_WR_REG(lcddev.setxcmd); LCD_WR_DATA(0); LCD_WR_REG(lcddev.setxcmd+1); LCD_WR_DATA(0); LCD_WR_REG(lcddev.setxcmd+2); LCD_WR_DATA((lcddev.width-1)>>8); LCD_WR_REG(lcddev.setxcmd+3); LCD_WR_DATA((lcddev.width-1)&0XFF);
设置Ymin=0,Ymax=800-1：
复制代码
1
2
3
4
5
6
7
8LCD_WR_REG(lcddev.setycmd); LCD_WR_DATA(0); LCD_WR_REG(lcddev.setycmd+1); LCD_WR_DATA(0); LCD_WR_REG(lcddev.setycmd+2); LCD_WR_DATA((lcddev.height-1)>>8); LCD_WR_REG(lcddev.setycmd+3); LCD_WR_DATA((lcddev.height-1)&0XFF);

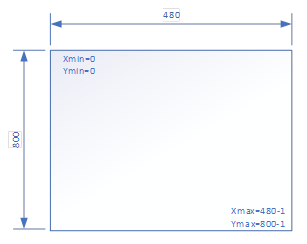

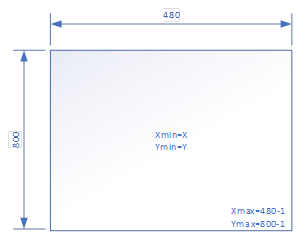

最终效果图如下：
LCD初始化函数
代码示例
由于太多，因此详见附录
代码解析
① 配置引脚和FSMC
配置原理详见：TFTLCD之FSMC详解_超级霸霸强的博客-CSDN博客
② 读TFTLCD的ID：
首先，读ID部分代码如下所示：
复制代码
1
2
3
4
5
6
7LCD_WR_REG(0XDA00); lcddev.id=LCD_RD_DATA(); //读回0X00 LCD_WR_REG(0XDB00); lcddev.id=LCD_RD_DATA(); //读回0X80 lcddev.id<<=8; LCD_WR_REG(0XDC00); lcddev.id|=LCD_RD_DATA(); //读回0X00
③ 执行LCD的初始化序列：
根据ID执行对应厂家提供的初始化序列进行初始化(NT35510的初始化序列在“正点原子/资料盘A/硬件资料/液晶资料/NT35510/NT35510_AN_for_CMI_4p02_IPS,pdf”中)。
④ 设置颜色填充方向，初始坐标位置，屏幕方向(横/竖)，X,Y轴的填充范围：
复制代码
1LCD_Display_Dir(0); //默认为竖屏
⑤ 点亮背光并且清屏：
复制代码
1
2LCD_LED=1; //点亮背光 LCD_Clear(WHITE);
LCD显示开/关函数
代码示例
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14//LCD开启显示 void LCD_DisplayOn(void) { if(lcddev.id==0X9341||lcddev.id==0X6804||lcddev.id==0X5310||lcddev.id==0X1963)LCD_WR_REG(0X29); //开启显示 else if(lcddev.id==0X5510)LCD_WR_REG(0X2900); //开启显示 else LCD_WriteReg(0X07,0x0173); //开启显示 } //LCD关闭显示 void LCD_DisplayOff(void) { if(lcddev.id==0X9341||lcddev.id==0X6804||lcddev.id==0X5310||lcddev.id==0X1963)LCD_WR_REG(0X28); //关闭显示 else if(lcddev.id==0X5510)LCD_WR_REG(0X2800); //关闭显示 else LCD_WriteReg(0X07,0x0);//关闭显示 }
代码解析

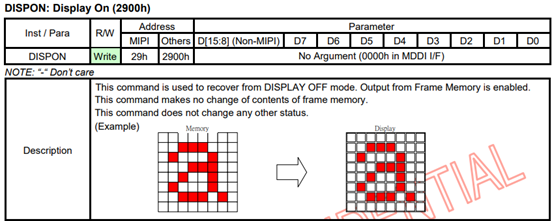

4.3寸LCD显示是写NT35510的0X2900指令，指令详细如下：
官方文档中说：写入0X2900之后帧存储器输出使能，而且0X2900这个命令后面不跟任何参数。

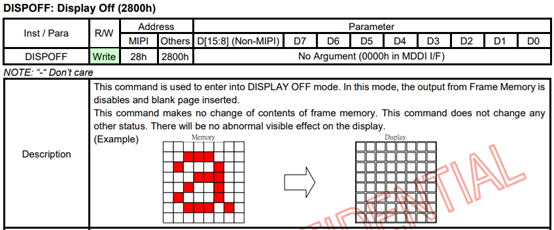

同理，我们写入0X2800之后，4.3寸LCD帧存储器输出失能，也就是我们说的“显示关闭”：
从上述两个寄存器的图像化说明中可以得知：
帧存储器中存储的是我们的像素点信息，但是只要帧存储器输出不使能，我们在LCD屏幕上是看不到任何图像信息的。
LCD设置光标函数
代码示例
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17//设置光标位置 //Xpos:横坐标 //Ypos:纵坐标 void LCD_SetCursor(u16 Xpos, u16 Ypos) { if(lcddev.id==0X5510) { LCD_WR_REG(lcddev.setxcmd); LCD_WR_DATA(Xpos>>8); LCD_WR_REG(lcddev.setxcmd+1); LCD_WR_DATA(Xpos&0XFF); LCD_WR_REG(lcddev.setycmd); LCD_WR_DATA(Ypos>>8); LCD_WR_REG(lcddev.setycmd+1); LCD_WR_DATA(Ypos&0XFF); } }
代码解析
其实，这个也是使用了0X2A00~0X2A03, 0X2B00~0X2B03, 0X2C00的指令来设置初始坐标位置，与之前不同的是：进设置了X,Y轴的填充的起始点，终值点还是保留在(480-1，800-1)，效果图如下所示：
我们一定要清楚：行地址和列地址的X,Y坐标是16位的，因此我们要分两次传输，一次传输一个字节，先传输高八位，在传输第八位。
LCD清屏函数
代码示例
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14//清屏函数 //color:要清屏的填充色 void LCD_Clear(u16 color) { u32 index=0; u32 totalpoint=lcddev.width; totalpoint*=lcddev.height; //得到总点数 LCD_SetCursor(0x00,0x0000); //设置光标位置 LCD_WriteRAM_Prepare(); //开始写入GRAM for(index=0; index<totalpoint; index++) { LCD->LCD_RAM=color; } }
代码解析
LCD_WriteRAM_Prepare()这个函数与FSMC有关，要弄懂这个函数详见：TFTLCD之FSMC详解_超级霸霸强的博客-CSDN博客 这个函数的功能就是将0X2C00写入NT35510中，接下来我们要想NT35510写入16位的RGB565颜色帧数据了，具体有关0X2C00指令的信息如下所示：
当我们输入指令0X2C00之后，我们可以肆无忌惮地输入颜色数据，GRAM会按照我们既定好的扫描顺序对颜色点进行填充。当达到（Xmax,Ymax）时，GRAM会回到（X=0,Y=0）重新进行自增并进行颜色填充操作。
其实我们可以将3，4，5布看作一整个配置步骤，总的配置流程如下：
RAWAR是“RAMWrite”的缩写。
第一步：先配置颜色自增时的X轴的上下界；
第二步：然后，配置颜色自增时的Y轴的上下界；
第三步：最后，当我们不断写入RGB565的数据，GRAM会按照我们配置的既定自增方式进行颜色填充。其中，16位颜色数据=5位R+6位G+5位B。
代码中有这样一个变量：totalpoint，该变量表示480*800，即屏幕的分辨率/屏幕总的颜色点。然后我们运用for循环向每个颜色点数据写入我们指定的清屏颜色数据（以16位RGB565格式写入）。
LCD单一颜色填充函数
代码示例
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16//在指定区域内填充单个颜色 //(sx,sy),(ex,ey):填充矩形对角坐标,区域大小为:(ex-sx+1)*(ey-sy+1) //color:要填充的颜色 void LCD_Fill(u16 sx,u16 sy,u16 ex,u16 ey,u16 color) { u16 i,j; u16 xlen=0; u16 temp; xlen=ex-sx+1; for(i=sy; i<=ey; i++) { LCD_SetCursor(sx,i); //设置光标位置 LCD_WriteRAM_Prepare(); //开始写入GRAM for(j=0; j<xlen; j++)LCD->LCD_RAM=color; //显示颜色 } }
代码解析
其实这个函数的操作与LCD清屏函数大同小异，无非就是向指定区域的数据点填充颜色数据罢了，但是清屏函数是将(0,0)至(480-1,800-1)区域，即整个屏幕，填充我们制定的颜色color；LCD颜色填充函数则是在(sx,sy)至(ex,ey)区域内填充我们指定的颜色数据。
注意：我们这里并没有使用0X2A02~0X2A03,0X2B02~0X2B03指令来改变填充区域的X,Y轴填充的下界，而是使用了软件层面来实现（计算出我们要填充区域的长度和宽度，然后使用for循环实现）。
软件层面实现的原理：
① 设置X,Y坐标；
② 在该坐标位置填充颜色数据；
LCD颜色块填充函数
代码示例
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16//在指定区域内填充指定颜色块 //(sx,sy),(ex,ey):填充矩形对角坐标,区域大小为:(ex-sx+1)*(ey-sy+1) //color:要填充的颜色 void LCD_Color_Fill(u16 sx,u16 sy,u16 ex,u16 ey,u16 *color) { u16 height,width; u16 i,j; width=ex-sx+1; //得到填充的宽度 height=ey-sy+1; //高度 for(i=0; i<height; i++) { LCD_SetCursor(sx,sy+i); //设置光标位置 LCD_WriteRAM_Prepare(); //开始写入GRAM for(j=0; j<width; j++)LCD->LCD_RAM=color[i*width+j]; //写入数据 } }
代码解析
这个函数与上个LCD单一颜色填充函数的区别就在于输入参数color，单一颜色填充数据的color参数是u16类型的，即我们在(sx,sy)至(ex,ey)这个方形区间内填充单一16位格式的RGB565颜色数据。但是这个函数中color参数是(ex-sx)*(ey-ex)维度的二维数组，每个数组元素color[i,j]代表着(X,Y)=(sx+i-1,sy+j-1)位置颜色点的颜色数据（用16位RGB565格式表示）。
画点函数
代码示例
复制代码
1
2
3
4
5
6
7
8
9//画点 //x,y:坐标 //POINT_COLOR:此点的颜色 void LCD_DrawPoint(u16 x,u16 y) { LCD_SetCursor(x,y); //设置光标位置 LCD_WriteRAM_Prepare(); //开始写入GRAM LCD->LCD_RAM=POINT_COLOR; }
代码解析
① 画点之前，必须得知道我们要在哪里画点，即(X,Y)坐标位置；
② 写入0X2C00指令，开始写入RGB565格式的颜色数据；
注意：POINT_COLOR为定义在lcd.c中的全局变量，表征着“写入LCD的GRAM的默认颜色数据“，即普通画点函数调用之前必须先设置好POINT_COLOR全局变量。
快速画点函数
代码示例
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19//快速画点 //x,y:坐标 //color:颜色 void LCD_Fast_DrawPoint(u16 x,u16 y,u16 color) { if(lcddev.id==0X5510) { LCD_WR_REG(lcddev.setxcmd); LCD_WR_DATA(x>>8); LCD_WR_REG(lcddev.setxcmd+1); LCD_WR_DATA(x&0XFF); LCD_WR_REG(lcddev.setycmd); LCD_WR_DATA(y>>8); LCD_WR_REG(lcddev.setycmd+1); LCD_WR_DATA(y&0XFF); } LCD->LCD_REG=lcddev.wramcmd; LCD->LCD_RAM=color; }
代码解析
“快速“画点函数究竟快在哪里呢？我们知道函数调用是需要花费时间的，因此快速画点函数就是将”设置写入点的坐标“，”写入0X2C00指令“，”将RGB565颜色数据写入GRAM中“都写入一个函数中，以空间换时间。这个函数相较于”简单画点函数“的优点在于：该函数可以自定义写入点的颜色（普通画点函数调用之前必须先设置POINT_COLOR全局变量）。
LCD字符显示函数
代码示例
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34//在指定位置显示一个字符 //x,y:起始坐标 //num:要显示的字符:" "--->"~" //size:字体大小 12/16/24 //mode:叠加方式(1)还是非叠加方式(0) void LCD_ShowChar(u16 x,u16 y,u8 num,u8 size,u8 mode) { u8 temp,t1,t; u16 y0=y; u8 csize=(size/8+((size%8)?1:0))*(size/2); //得到字体一个字符对应点阵集所占的字节数 num=num-' ';//得到偏移后的值（ASCII字库是从空格开始取模，所以-' '就是对应字符的字库） for(t=0; t<csize; t++) { if(size==12)temp=asc2_1206[num][t]; //调用1206字体 else if(size==16)temp=asc2_1608[num][t]; //调用1608字体 else if(size==24)temp=asc2_2412[num][t]; //调用2412字体 else return; //没有的字库 for(t1=0; t1<8; t1++) { if(temp&0x80)LCD_Fast_DrawPoint(x,y,POINT_COLOR); else if(mode==0)LCD_Fast_DrawPoint(x,y,BACK_COLOR); temp<<=1; y++; if(y>=lcddev.height)return; //超区域了 if((y-y0)==size) { y=y0; x++; if(x>=lcddev.width)return; //超区域了 break; } } } }
代码解析
在该函数中，涉及到计算字符所用字节数的公式，公式推导如下：
字体大小分为1608，2412，1206三种形式，例如1608代表字符长16个位宽8个位，如下所示：
在正点原子给lcd.c中有个函数位LCD_ShowChar，这个函数是最基本的显示字符的函数，他是显示一切ASCII字符串的“鼻祖”，其中有个计算ASCII字符所占字节个数的代码如下所示：
复制代码
1u8 csize=(size/8+((size%8)?1:0))*(size/2); //得到字体一个字符对应点阵集所占的字节数
我们可以这样来看：
size是整形变量，表示一个ASCII字符的长度，由于整型变量相除还是整型变量，C语言默认向0取整，因此size/8+(size%8?1:0)代表了1列也就是16个位所需的字节数，然后我们知道宽=列/2，因此size/2代表了一行共有多少列，因此列数*每列所需的字节数=一个ASCII字符显示所需的字节数。
我们以1608类型的ASCII字符“1”写入方式为例进行说明：
复制代码
1{0x00,0x00,0x00,0x00,0x00,0x00,0x1F,0xCC,0x00,0x0C,0x00,0x00,0x00,0x00,0x00,0x00}
一共16个字节，每个字节代表着从上到下的8个像素点的状态（亮/灭）：
注意这个函数的参数mode，mode:叠加方式(1)还是非叠加方式(0)，这里的叠加方式/非叠加方式又是什么呢？我们以“在图片上写文字”进行举例说明：
覆盖方式就意味着我们要在16*8的区域中先填充我们的背景色，然后我们再在填充色上写字：
而非覆盖方式则更加简单，我们不用在16*8的区域上填充背景色，只需在16*8的区域上将我们的文字显示出来即可：
复制代码
1num=num-' ';//得到偏移后的值（ASCII字库是从空格开始取模，所以-' '就是对应字符的字库）
这句代码的含义在于确定我们想要显示的字符在font.h的二维数组中的行号，第一个ASCII字符是” “空格，我们求解字符在font.h的二维数组中的行号无非就是确定字符相对于首个ASCII字符的行偏移量。
LCD可调节亮度的背光设置函数
本人由于能力有限看不太懂NT35510数据手册中PWM部分说明，下述代码的功能为：“使用PWM控制LCD背光亮度”。PWM值为0~255，数值越大亮度越亮。
复制代码
1
2
3
4
5
6
7
8
9
10
11
12//SSD1963 背光设置 //pwm:背光等级,0~100.越大越亮. void LCD_SSD_BackLightSet(u8 pwm) { LCD_WR_REG(0xBE); //配置PWM输出 LCD_WR_DATA(0x05); //1设置PWM频率 LCD_WR_DATA(pwm*2.55);//2设置PWM占空比 LCD_WR_DATA(0x01); //3设置C LCD_WR_DATA(0xFF); //4设置D LCD_WR_DATA(0x00); //5设置E LCD_WR_DATA(0x00); //6设置F }
LCD开窗函数
代码示例
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29//设置窗口,并自动设置画点坐标到窗口左上角(sx,sy). //sx,sy:窗口起始坐标(左上角) //width,height:窗口宽度和高度,必须大于0!! //窗体大小:width*height. void LCD_Set_Window(u16 sx,u16 sy,u16 width,u16 height) { u16 twidth,theight; twidth=sx+width-1; theight=sy+height-1; if(lcddev.id==0X5510) { LCD_WR_REG(lcddev.setxcmd); LCD_WR_DATA(sx>>8); LCD_WR_REG(lcddev.setxcmd+1); LCD_WR_DATA(sx&0XFF); LCD_WR_REG(lcddev.setxcmd+2); LCD_WR_DATA(twidth>>8); LCD_WR_REG(lcddev.setxcmd+3); LCD_WR_DATA(twidth&0XFF); LCD_WR_REG(lcddev.setycmd); LCD_WR_DATA(sy>>8); LCD_WR_REG(lcddev.setycmd+1); LCD_WR_DATA(sy&0XFF); LCD_WR_REG(lcddev.setycmd+2); LCD_WR_DATA(theight>>8); LCD_WR_REG(lcddev.setycmd+3); LCD_WR_DATA(theight&0XFF); } }
代码解析
这个函数也好理解，就是使用0X2A00~0X2A03,0X2B00~0X2B03指令设置了X,Y轴填充上下限，这个设置的是硬件层面的填充上下限，不用我们软件层面的For循环就可以实现“当我们一直不断写入颜色点时，坐标X,Y不断自增当达到X,Y下界时，再返回至X,Y上界从新开始不断自增坐标进行颜色点的填充“。
相较于软件实现（设置X,Y坐标->写入颜色数据），硬件实现（无需设置坐标，仅仅不断填入颜色数据即可）更加简单速度更快。
附录
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515
516
517
518//初始化lcd //该初始化函数可以初始化各种ILI93XX液晶,但是其他函数是基于ILI9320的!!! //在其他型号的驱动芯片上没有测试! void LCD_Init(void) { GPIO_InitTypeDef GPIO_InitStructure; FSMC_NORSRAMInitTypeDef FSMC_NORSRAMInitStructure; FSMC_NORSRAMTimingInitTypeDef readWriteTiming; FSMC_NORSRAMTimingInitTypeDef writeTiming; RCC_AHBPeriphClockCmd(RCC_AHBPeriph_FSMC,ENABLE); //使能FSMC时钟 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOD|RCC_APB2Periph_GPIOE|RCC_APB2Periph_GPIOG,ENABLE);//使能PORTB,D,E,G以及AFIO复用功能时钟 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0; //PB0 推挽输出 背光 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOB, &GPIO_InitStructure); //PORTD复用推挽输出 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_8|GPIO_Pin_9|GPIO_Pin_10|GPIO_Pin_14|GPIO_Pin_15; // //PORTD复用推挽输出 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOD, &GPIO_InitStructure); //PORTE复用推挽输出 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_9|GPIO_Pin_10|GPIO_Pin_11|GPIO_Pin_12|GPIO_Pin_13|GPIO_Pin_14|GPIO_Pin_15; // //PORTD复用推挽输出 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOE, &GPIO_InitStructure); // //PORTG12复用推挽输出 A0 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_12; // //PORTD复用推挽输出 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOG, &GPIO_InitStructure); readWriteTiming.FSMC_AddressSetupTime = 0x01; //地址建立时间（ADDSET）为2个HCLK 1/36M=27ns readWriteTiming.FSMC_AddressHoldTime = 0x00; //地址保持时间（ADDHLD）模式A未用到 readWriteTiming.FSMC_DataSetupTime = 0x0f; // 数据保存时间为16个HCLK,因为液晶驱动IC的读数据的时候，速度不能太快，尤其对1289这个IC。 readWriteTiming.FSMC_BusTurnAroundDuration = 0x00; readWriteTiming.FSMC_CLKDivision = 0x00; readWriteTiming.FSMC_DataLatency = 0x00; readWriteTiming.FSMC_AccessMode = FSMC_AccessMode_A; //模式A writeTiming.FSMC_AddressSetupTime = 0x00; //地址建立时间（ADDSET）为1个HCLK writeTiming.FSMC_AddressHoldTime = 0x00; //地址保持时间（A writeTiming.FSMC_DataSetupTime = 0x03; 数据保存时间为4个HCLK writeTiming.FSMC_BusTurnAroundDuration = 0x00; writeTiming.FSMC_CLKDivision = 0x00; writeTiming.FSMC_DataLatency = 0x00; writeTiming.FSMC_AccessMode = FSMC_AccessMode_A; //模式A FSMC_NORSRAMInitStructure.FSMC_Bank = FSMC_Bank1_NORSRAM4;// 这里我们使用NE4 ，也就对应BTCR[6],[7]。 FSMC_NORSRAMInitStructure.FSMC_DataAddressMux = FSMC_DataAddressMux_Disable; // 不复用数据地址 FSMC_NORSRAMInitStructure.FSMC_MemoryType =FSMC_MemoryType_SRAM;// FSMC_MemoryType_SRAM; //SRAM FSMC_NORSRAMInitStructure.FSMC_MemoryDataWidth = FSMC_MemoryDataWidth_16b;//存储器数据宽度为16bit FSMC_NORSRAMInitStructure.FSMC_BurstAccessMode =FSMC_BurstAccessMode_Disable;// FSMC_BurstAccessMode_Disable; FSMC_NORSRAMInitStructure.FSMC_WaitSignalPolarity = FSMC_WaitSignalPolarity_Low; FSMC_NORSRAMInitStructure.FSMC_AsynchronousWait=FSMC_AsynchronousWait_Disable; FSMC_NORSRAMInitStructure.FSMC_WrapMode = FSMC_WrapMode_Disable; FSMC_NORSRAMInitStructure.FSMC_WaitSignalActive = FSMC_WaitSignalActive_BeforeWaitState; FSMC_NORSRAMInitStructure.FSMC_WriteOperation = FSMC_WriteOperation_Enable; // 存储器写使能 FSMC_NORSRAMInitStructure.FSMC_WaitSignal = FSMC_WaitSignal_Disable; FSMC_NORSRAMInitStructure.FSMC_ExtendedMode = FSMC_ExtendedMode_Enable; // 读写使用不同的时序 FSMC_NORSRAMInitStructure.FSMC_WriteBurst = FSMC_WriteBurst_Disable; FSMC_NORSRAMInitStructure.FSMC_ReadWriteTimingStruct = &readWriteTiming; //读写时序 FSMC_NORSRAMInitStructure.FSMC_WriteTimingStruct = &writeTiming; //写时序 FSMC_NORSRAMInit(&FSMC_NORSRAMInitStructure); //初始化FSMC配置 FSMC_NORSRAMCmd(FSMC_Bank1_NORSRAM4, ENABLE); // 使能BANK1 delay_ms(50); // delay 50 ms lcddev.id=LCD_ReadReg(0x0000); //读ID（9320/9325/9328/4531/4535等IC） if(lcddev.id<0XFF||lcddev.id==0XFFFF) { LCD_WR_REG(0XDA00); lcddev.id=LCD_RD_DATA(); //读回0X00 LCD_WR_REG(0XDB00); lcddev.id=LCD_RD_DATA(); //读回0X80 lcddev.id<<=8; LCD_WR_REG(0XDC00); lcddev.id|=LCD_RD_DATA(); //读回0X00 if(lcddev.id==0x8000)lcddev.id=0x5510;//NT35510读回的ID是8000H,为方便区分,我们强制设置为5510 if(lcddev.id!=0X5510) //也不是NT5510,尝试看看是不是SSD1963 { LCD_WR_REG(0XA1); lcddev.id=LCD_RD_DATA(); lcddev.id=LCD_RD_DATA(); //读回0X57 lcddev.id<<=8; lcddev.id|=LCD_RD_DATA(); //读回0X61 if(lcddev.id==0X5761)lcddev.id=0X1963;//SSD1963读回的ID是5761H,为方便区分,我们强制设置为1963 } } printf(" LCD ID:%xrn",lcddev.id); //打印LCD ID if(lcddev.id==0x5510) { LCD_WriteReg(0xF000,0x55); LCD_WriteReg(0xF001,0xAA); LCD_WriteReg(0xF002,0x52); LCD_WriteReg(0xF003,0x08); LCD_WriteReg(0xF004,0x01); //AVDD Set AVDD 5.2V LCD_WriteReg(0xB000,0x0D); LCD_WriteReg(0xB001,0x0D); LCD_WriteReg(0xB002,0x0D); //AVDD ratio LCD_WriteReg(0xB600,0x34); LCD_WriteReg(0xB601,0x34); LCD_WriteReg(0xB602,0x34); //AVEE -5.2V LCD_WriteReg(0xB100,0x0D); LCD_WriteReg(0xB101,0x0D); LCD_WriteReg(0xB102,0x0D); //AVEE ratio LCD_WriteReg(0xB700,0x34); LCD_WriteReg(0xB701,0x34); LCD_WriteReg(0xB702,0x34); //VCL -2.5V LCD_WriteReg(0xB200,0x00); LCD_WriteReg(0xB201,0x00); LCD_WriteReg(0xB202,0x00); //VCL ratio LCD_WriteReg(0xB800,0x24); LCD_WriteReg(0xB801,0x24); LCD_WriteReg(0xB802,0x24); //VGH 15V (Free pump) LCD_WriteReg(0xBF00,0x01); LCD_WriteReg(0xB300,0x0F); LCD_WriteReg(0xB301,0x0F); LCD_WriteReg(0xB302,0x0F); //VGH ratio LCD_WriteReg(0xB900,0x34); LCD_WriteReg(0xB901,0x34); LCD_WriteReg(0xB902,0x34); //VGL_REG -10V LCD_WriteReg(0xB500,0x08); LCD_WriteReg(0xB501,0x08); LCD_WriteReg(0xB502,0x08); LCD_WriteReg(0xC200,0x03); //VGLX ratio LCD_WriteReg(0xBA00,0x24); LCD_WriteReg(0xBA01,0x24); LCD_WriteReg(0xBA02,0x24); //VGMP/VGSP 4.5V/0V LCD_WriteReg(0xBC00,0x00); LCD_WriteReg(0xBC01,0x78); LCD_WriteReg(0xBC02,0x00); //VGMN/VGSN -4.5V/0V LCD_WriteReg(0xBD00,0x00); LCD_WriteReg(0xBD01,0x78); LCD_WriteReg(0xBD02,0x00); //VCOM LCD_WriteReg(0xBE00,0x00); LCD_WriteReg(0xBE01,0x64); //Gamma Setting LCD_WriteReg(0xD100,0x00); LCD_WriteReg(0xD101,0x33); LCD_WriteReg(0xD102,0x00); LCD_WriteReg(0xD103,0x34); LCD_WriteReg(0xD104,0x00); LCD_WriteReg(0xD105,0x3A); LCD_WriteReg(0xD106,0x00); LCD_WriteReg(0xD107,0x4A); LCD_WriteReg(0xD108,0x00); LCD_WriteReg(0xD109,0x5C); LCD_WriteReg(0xD10A,0x00); LCD_WriteReg(0xD10B,0x81); LCD_WriteReg(0xD10C,0x00); LCD_WriteReg(0xD10D,0xA6); LCD_WriteReg(0xD10E,0x00); LCD_WriteReg(0xD10F,0xE5); LCD_WriteReg(0xD110,0x01); LCD_WriteReg(0xD111,0x13); LCD_WriteReg(0xD112,0x01); LCD_WriteReg(0xD113,0x54); LCD_WriteReg(0xD114,0x01); LCD_WriteReg(0xD115,0x82); LCD_WriteReg(0xD116,0x01); LCD_WriteReg(0xD117,0xCA); LCD_WriteReg(0xD118,0x02); LCD_WriteReg(0xD119,0x00); LCD_WriteReg(0xD11A,0x02); LCD_WriteReg(0xD11B,0x01); LCD_WriteReg(0xD11C,0x02); LCD_WriteReg(0xD11D,0x34); LCD_WriteReg(0xD11E,0x02); LCD_WriteReg(0xD11F,0x67); LCD_WriteReg(0xD120,0x02); LCD_WriteReg(0xD121,0x84); LCD_WriteReg(0xD122,0x02); LCD_WriteReg(0xD123,0xA4); LCD_WriteReg(0xD124,0x02); LCD_WriteReg(0xD125,0xB7); LCD_WriteReg(0xD126,0x02); LCD_WriteReg(0xD127,0xCF); LCD_WriteReg(0xD128,0x02); LCD_WriteReg(0xD129,0xDE); LCD_WriteReg(0xD12A,0x02); LCD_WriteReg(0xD12B,0xF2); LCD_WriteReg(0xD12C,0x02); LCD_WriteReg(0xD12D,0xFE); LCD_WriteReg(0xD12E,0x03); LCD_WriteReg(0xD12F,0x10); LCD_WriteReg(0xD130,0x03); LCD_WriteReg(0xD131,0x33); LCD_WriteReg(0xD132,0x03); LCD_WriteReg(0xD133,0x6D); LCD_WriteReg(0xD200,0x00); LCD_WriteReg(0xD201,0x33); LCD_WriteReg(0xD202,0x00); LCD_WriteReg(0xD203,0x34); LCD_WriteReg(0xD204,0x00); LCD_WriteReg(0xD205,0x3A); LCD_WriteReg(0xD206,0x00); LCD_WriteReg(0xD207,0x4A); LCD_WriteReg(0xD208,0x00); LCD_WriteReg(0xD209,0x5C); LCD_WriteReg(0xD20A,0x00); LCD_WriteReg(0xD20B,0x81); LCD_WriteReg(0xD20C,0x00); LCD_WriteReg(0xD20D,0xA6); LCD_WriteReg(0xD20E,0x00); LCD_WriteReg(0xD20F,0xE5); LCD_WriteReg(0xD210,0x01); LCD_WriteReg(0xD211,0x13); LCD_WriteReg(0xD212,0x01); LCD_WriteReg(0xD213,0x54); LCD_WriteReg(0xD214,0x01); LCD_WriteReg(0xD215,0x82); LCD_WriteReg(0xD216,0x01); LCD_WriteReg(0xD217,0xCA); LCD_WriteReg(0xD218,0x02); LCD_WriteReg(0xD219,0x00); LCD_WriteReg(0xD21A,0x02); LCD_WriteReg(0xD21B,0x01); LCD_WriteReg(0xD21C,0x02); LCD_WriteReg(0xD21D,0x34); LCD_WriteReg(0xD21E,0x02); LCD_WriteReg(0xD21F,0x67); LCD_WriteReg(0xD220,0x02); LCD_WriteReg(0xD221,0x84); LCD_WriteReg(0xD222,0x02); LCD_WriteReg(0xD223,0xA4); LCD_WriteReg(0xD224,0x02); LCD_WriteReg(0xD225,0xB7); LCD_WriteReg(0xD226,0x02); LCD_WriteReg(0xD227,0xCF); LCD_WriteReg(0xD228,0x02); LCD_WriteReg(0xD229,0xDE); LCD_WriteReg(0xD22A,0x02); LCD_WriteReg(0xD22B,0xF2); LCD_WriteReg(0xD22C,0x02); LCD_WriteReg(0xD22D,0xFE); LCD_WriteReg(0xD22E,0x03); LCD_WriteReg(0xD22F,0x10); LCD_WriteReg(0xD230,0x03); LCD_WriteReg(0xD231,0x33); LCD_WriteReg(0xD232,0x03); LCD_WriteReg(0xD233,0x6D); LCD_WriteReg(0xD300,0x00); LCD_WriteReg(0xD301,0x33); LCD_WriteReg(0xD302,0x00); LCD_WriteReg(0xD303,0x34); LCD_WriteReg(0xD304,0x00); LCD_WriteReg(0xD305,0x3A); LCD_WriteReg(0xD306,0x00); LCD_WriteReg(0xD307,0x4A); LCD_WriteReg(0xD308,0x00); LCD_WriteReg(0xD309,0x5C); LCD_WriteReg(0xD30A,0x00); LCD_WriteReg(0xD30B,0x81); LCD_WriteReg(0xD30C,0x00); LCD_WriteReg(0xD30D,0xA6); LCD_WriteReg(0xD30E,0x00); LCD_WriteReg(0xD30F,0xE5); LCD_WriteReg(0xD310,0x01); LCD_WriteReg(0xD311,0x13); LCD_WriteReg(0xD312,0x01); LCD_WriteReg(0xD313,0x54); LCD_WriteReg(0xD314,0x01); LCD_WriteReg(0xD315,0x82); LCD_WriteReg(0xD316,0x01); LCD_WriteReg(0xD317,0xCA); LCD_WriteReg(0xD318,0x02); LCD_WriteReg(0xD319,0x00); LCD_WriteReg(0xD31A,0x02); LCD_WriteReg(0xD31B,0x01); LCD_WriteReg(0xD31C,0x02); LCD_WriteReg(0xD31D,0x34); LCD_WriteReg(0xD31E,0x02); LCD_WriteReg(0xD31F,0x67); LCD_WriteReg(0xD320,0x02); LCD_WriteReg(0xD321,0x84); LCD_WriteReg(0xD322,0x02); LCD_WriteReg(0xD323,0xA4); LCD_WriteReg(0xD324,0x02); LCD_WriteReg(0xD325,0xB7); LCD_WriteReg(0xD326,0x02); LCD_WriteReg(0xD327,0xCF); LCD_WriteReg(0xD328,0x02); LCD_WriteReg(0xD329,0xDE); LCD_WriteReg(0xD32A,0x02); LCD_WriteReg(0xD32B,0xF2); LCD_WriteReg(0xD32C,0x02); LCD_WriteReg(0xD32D,0xFE); LCD_WriteReg(0xD32E,0x03); LCD_WriteReg(0xD32F,0x10); LCD_WriteReg(0xD330,0x03); LCD_WriteReg(0xD331,0x33); LCD_WriteReg(0xD332,0x03); LCD_WriteReg(0xD333,0x6D); LCD_WriteReg(0xD400,0x00); LCD_WriteReg(0xD401,0x33); LCD_WriteReg(0xD402,0x00); LCD_WriteReg(0xD403,0x34); LCD_WriteReg(0xD404,0x00); LCD_WriteReg(0xD405,0x3A); LCD_WriteReg(0xD406,0x00); LCD_WriteReg(0xD407,0x4A); LCD_WriteReg(0xD408,0x00); LCD_WriteReg(0xD409,0x5C); LCD_WriteReg(0xD40A,0x00); LCD_WriteReg(0xD40B,0x81); LCD_WriteReg(0xD40C,0x00); LCD_WriteReg(0xD40D,0xA6); LCD_WriteReg(0xD40E,0x00); LCD_WriteReg(0xD40F,0xE5); LCD_WriteReg(0xD410,0x01); LCD_WriteReg(0xD411,0x13); LCD_WriteReg(0xD412,0x01); LCD_WriteReg(0xD413,0x54); LCD_WriteReg(0xD414,0x01); LCD_WriteReg(0xD415,0x82); LCD_WriteReg(0xD416,0x01); LCD_WriteReg(0xD417,0xCA); LCD_WriteReg(0xD418,0x02); LCD_WriteReg(0xD419,0x00); LCD_WriteReg(0xD41A,0x02); LCD_WriteReg(0xD41B,0x01); LCD_WriteReg(0xD41C,0x02); LCD_WriteReg(0xD41D,0x34); LCD_WriteReg(0xD41E,0x02); LCD_WriteReg(0xD41F,0x67); LCD_WriteReg(0xD420,0x02); LCD_WriteReg(0xD421,0x84); LCD_WriteReg(0xD422,0x02); LCD_WriteReg(0xD423,0xA4); LCD_WriteReg(0xD424,0x02); LCD_WriteReg(0xD425,0xB7); LCD_WriteReg(0xD426,0x02); LCD_WriteReg(0xD427,0xCF); LCD_WriteReg(0xD428,0x02); LCD_WriteReg(0xD429,0xDE); LCD_WriteReg(0xD42A,0x02); LCD_WriteReg(0xD42B,0xF2); LCD_WriteReg(0xD42C,0x02); LCD_WriteReg(0xD42D,0xFE); LCD_WriteReg(0xD42E,0x03); LCD_WriteReg(0xD42F,0x10); LCD_WriteReg(0xD430,0x03); LCD_WriteReg(0xD431,0x33); LCD_WriteReg(0xD432,0x03); LCD_WriteReg(0xD433,0x6D); LCD_WriteReg(0xD500,0x00); LCD_WriteReg(0xD501,0x33); LCD_WriteReg(0xD502,0x00); LCD_WriteReg(0xD503,0x34); LCD_WriteReg(0xD504,0x00); LCD_WriteReg(0xD505,0x3A); LCD_WriteReg(0xD506,0x00); LCD_WriteReg(0xD507,0x4A); LCD_WriteReg(0xD508,0x00); LCD_WriteReg(0xD509,0x5C); LCD_WriteReg(0xD50A,0x00); LCD_WriteReg(0xD50B,0x81); LCD_WriteReg(0xD50C,0x00); LCD_WriteReg(0xD50D,0xA6); LCD_WriteReg(0xD50E,0x00); LCD_WriteReg(0xD50F,0xE5); LCD_WriteReg(0xD510,0x01); LCD_WriteReg(0xD511,0x13); LCD_WriteReg(0xD512,0x01); LCD_WriteReg(0xD513,0x54); LCD_WriteReg(0xD514,0x01); LCD_WriteReg(0xD515,0x82); LCD_WriteReg(0xD516,0x01); LCD_WriteReg(0xD517,0xCA); LCD_WriteReg(0xD518,0x02); LCD_WriteReg(0xD519,0x00); LCD_WriteReg(0xD51A,0x02); LCD_WriteReg(0xD51B,0x01); LCD_WriteReg(0xD51C,0x02); LCD_WriteReg(0xD51D,0x34); LCD_WriteReg(0xD51E,0x02); LCD_WriteReg(0xD51F,0x67); LCD_WriteReg(0xD520,0x02); LCD_WriteReg(0xD521,0x84); LCD_WriteReg(0xD522,0x02); LCD_WriteReg(0xD523,0xA4); LCD_WriteReg(0xD524,0x02); LCD_WriteReg(0xD525,0xB7); LCD_WriteReg(0xD526,0x02); LCD_WriteReg(0xD527,0xCF); LCD_WriteReg(0xD528,0x02); LCD_WriteReg(0xD529,0xDE); LCD_WriteReg(0xD52A,0x02); LCD_WriteReg(0xD52B,0xF2); LCD_WriteReg(0xD52C,0x02); LCD_WriteReg(0xD52D,0xFE); LCD_WriteReg(0xD52E,0x03); LCD_WriteReg(0xD52F,0x10); LCD_WriteReg(0xD530,0x03); LCD_WriteReg(0xD531,0x33); LCD_WriteReg(0xD532,0x03); LCD_WriteReg(0xD533,0x6D); LCD_WriteReg(0xD600,0x00); LCD_WriteReg(0xD601,0x33); LCD_WriteReg(0xD602,0x00); LCD_WriteReg(0xD603,0x34); LCD_WriteReg(0xD604,0x00); LCD_WriteReg(0xD605,0x3A); LCD_WriteReg(0xD606,0x00); LCD_WriteReg(0xD607,0x4A); LCD_WriteReg(0xD608,0x00); LCD_WriteReg(0xD609,0x5C); LCD_WriteReg(0xD60A,0x00); LCD_WriteReg(0xD60B,0x81); LCD_WriteReg(0xD60C,0x00); LCD_WriteReg(0xD60D,0xA6); LCD_WriteReg(0xD60E,0x00); LCD_WriteReg(0xD60F,0xE5); LCD_WriteReg(0xD610,0x01); LCD_WriteReg(0xD611,0x13); LCD_WriteReg(0xD612,0x01); LCD_WriteReg(0xD613,0x54); LCD_WriteReg(0xD614,0x01); LCD_WriteReg(0xD615,0x82); LCD_WriteReg(0xD616,0x01); LCD_WriteReg(0xD617,0xCA); LCD_WriteReg(0xD618,0x02); LCD_WriteReg(0xD619,0x00); LCD_WriteReg(0xD61A,0x02); LCD_WriteReg(0xD61B,0x01); LCD_WriteReg(0xD61C,0x02); LCD_WriteReg(0xD61D,0x34); LCD_WriteReg(0xD61E,0x02); LCD_WriteReg(0xD61F,0x67); LCD_WriteReg(0xD620,0x02); LCD_WriteReg(0xD621,0x84); LCD_WriteReg(0xD622,0x02); LCD_WriteReg(0xD623,0xA4); LCD_WriteReg(0xD624,0x02); LCD_WriteReg(0xD625,0xB7); LCD_WriteReg(0xD626,0x02); LCD_WriteReg(0xD627,0xCF); LCD_WriteReg(0xD628,0x02); LCD_WriteReg(0xD629,0xDE); LCD_WriteReg(0xD62A,0x02); LCD_WriteReg(0xD62B,0xF2); LCD_WriteReg(0xD62C,0x02); LCD_WriteReg(0xD62D,0xFE); LCD_WriteReg(0xD62E,0x03); LCD_WriteReg(0xD62F,0x10); LCD_WriteReg(0xD630,0x03); LCD_WriteReg(0xD631,0x33); LCD_WriteReg(0xD632,0x03); LCD_WriteReg(0xD633,0x6D); //LV2 Page 0 enable LCD_WriteReg(0xF000,0x55); LCD_WriteReg(0xF001,0xAA); LCD_WriteReg(0xF002,0x52); LCD_WriteReg(0xF003,0x08); LCD_WriteReg(0xF004,0x00); //Display control LCD_WriteReg(0xB100, 0xCC); LCD_WriteReg(0xB101, 0x00); //Source hold time LCD_WriteReg(0xB600,0x05); //Gate EQ control LCD_WriteReg(0xB700,0x70); LCD_WriteReg(0xB701,0x70); //Source EQ control (Mode 2) LCD_WriteReg(0xB800,0x01); LCD_WriteReg(0xB801,0x03); LCD_WriteReg(0xB802,0x03); LCD_WriteReg(0xB803,0x03); //Inversion mode (2-dot) LCD_WriteReg(0xBC00,0x02); LCD_WriteReg(0xBC01,0x00); LCD_WriteReg(0xBC02,0x00); //Timing control 4H w/ 4-delay LCD_WriteReg(0xC900,0xD0); LCD_WriteReg(0xC901,0x02); LCD_WriteReg(0xC902,0x50); LCD_WriteReg(0xC903,0x50); LCD_WriteReg(0xC904,0x50); LCD_WriteReg(0x3500,0x00); LCD_WriteReg(0x3A00,0x55); //16-bit/pixel LCD_WR_REG(0x1100); delay_us(120); LCD_WR_REG(0x2900); } LCD_Display_Dir(0); //默认为竖屏 LCD_LED=1; //点亮背光 LCD_Clear(WHITE); }
