AEG POWER太阳能逆变器PV.500系列

该逆变器是用于电网连接的太阳能逆变器。

Protect光伏太阳能逆变器产品系列为工业区屋顶和地面安装的公用事业规模应用提供解决方案。薄膜模块可以得到有效利用，因为ProtectPV拥有具有先进测量和控制技术的能量堆，可以实现高达1000伏直流电的输入电压。

产品型号：

Protect PV.560-MH、Protect PV.690-MH。

主要特征：

-公用事业规模变压器-更少设计

-根据EN50530标准w/o变压器拥有98,15%的转换效率

-高达1,000伏直流电的直流电压

-为恶劣环境设计

-通信界面(Modbus/CanBus)

-监控,控制,报告和管理工具

-可选的“伙伴模式”-双单元运行

-集装箱和户外应用

-中压10,20kV和其它,根据要求

-公共事业规模:500kVA

-集装箱应用:1000kVA

产品介绍：

一些关键数据可以描述这一新型设备的广泛应用范围。直流电输入具有385-1000伏的操作范围，蕞大直流电流为1,060安；逆变器输出接触器的额定功率为560千伏安，功率因数为0.9电感到0.9电容，这是其超出了平均水平。ProtectPV.560同中压变压器连接（如10,20,33千瓦），通常具有超过0.99的功率因数。

设备控制完全数字化，并可实现通信，因此也可以通过互联网对参数进行远程监控和控制。安奕极电源系统产品包括低损耗扼流圈、高质量元部件和所有印刷电路板均有双重涂层等特点。这就是我们数十年来可靠运行的基础。通常是细节带来差异…

例如逆变器的尺寸。安奕极电源系统将其设计为实用的1,800mm高、600mm宽，从而使它们能够通过标准门，从而方便了在建筑中的安装。

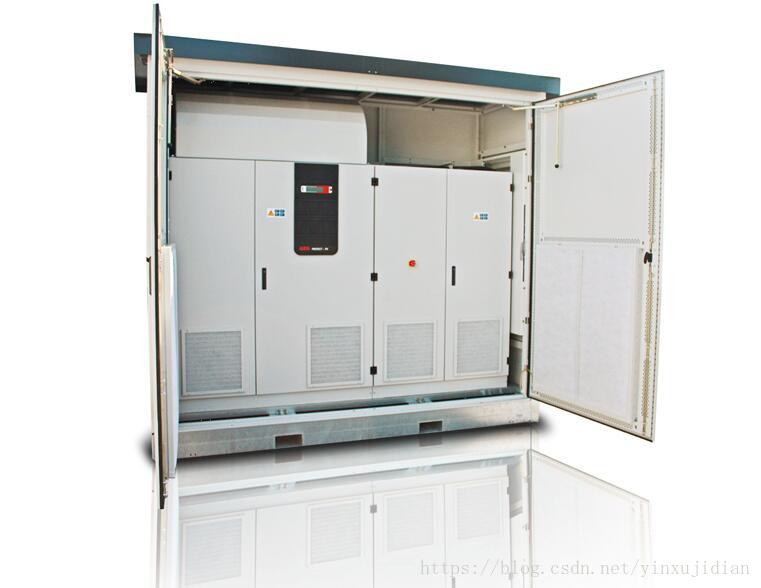

PV.MH系统是一个轻便紧凑的连接，由外部金属外壳（带有蕞佳防腐蚀保护）和集成ProtectPV.560或PV.690太阳能中心逆变器构成。该系统的特点是重量轻、体积小；事实上它也适用于各种场所。大型太阳能发电厂所有者在使用这一系统时可以从其紧凑的设计和减少的运输和组装成本中受益。PV.MH由安装在混凝土基座上经过特别处理的镀锌钢板制成。变压器和中压配电设备等部件安放在一个单独的紧凑站点中，该站点可以将两个PV.MH单元同中压电网连接.

通过Modbus或以太网等开放式标准同PV.LoG-MH连接的以太网和光纤通信渠道构成使用安奕极能源系统太阳能中心逆变器的发电站的通信基础。强有力的在线通信平台让所有者和操作人员可以在任何时间查阅当前和历史系统状态.

技术参数：

Max. DC voltage：1000 V

Quantity DC inputs：1 MCCB

Quantity DC fuses：up to 8 pcs. (pos & neg)

Overvoltage protection：Grade 2

Power factor, adjustable：lag 0.9-1-lead 0.9

Mains voltage: MV-connection*2：10, 20 kV and others as required

Mains frequency：50/60 Hz

Current distortion：< 3 %

Overvoltage protection：Grade 2

Efficiency*3 (Max. / Euro / CEC)：98.4 %/98.2 %/98.2 %

External power supply：TN-S, 230 V 50/60 Hz

Operating temperature：-20 °C to +50 °C

Relative humidity：15 … 95 % max, non condensing

Protection grade, EN 60529：IP 43

Altitude above sea level：1,500 m (3000 m max 40 °C)

Dimensions (W x H x D)：3180 x 2792 x 1300 mm

Weight：2900 kg

Consumption of auxiliaries during night：100 W

Method of cooling：Air

Range of application：Outdoor

Required air flow：6000 m³/h

Equipment color：RAL 7035

CE Certificate：Yes

Grid monitoring：according to FNN (VDN, BDEW) and corresponding to local requirements

Earth fault monitoring：Yes

Overvoltage protection：Yes

Contactor and breaker position：Yes

Emergency power off：Yes

Failure indicators (acoustic/optical)：3 status LED, detailed history

Display：240 x 64 graphical LC Display and 4 display keys

Hardware：RS 485, RS 232, CAN BUS, Ethernet Freely programmable opto coupler inputs and dry contacts

Telecom line：ISDN, GSM, GPRS, DSL

Software/Protocol：Modbus, Profibus DP, Web portal, CANopen CiA 437

Overvoltage protection：Option

MV transformer：in separate compact stations

MV switchgear：in separate compact stations

String monitoring：Yes

PV plant control：Yes
