概述

插入单张图片
首先给一个例子
```
begin{figure}[htb]
centering
includegraphics[width=3in]{pic//street.jpg}
caption{图}
label{street}
end{figure}
```
其中[htb]是控制图片的位置，h表示当前位置，t表示页面顶部，b表示页面底部，p表示放置在只允许有浮动图片页面上。其中排在越前面的字母越先起作用，只有当其不可满足时才会执行下一字母代表的意义。则htb就是按照h-t-b的顺序执行。当h时当前位置剩余的空间不够放下图片，则h会出现不可满足，跳转到下一字母的条件。

下一行centering表示图片居中。

下一行中width=3in表示图片的宽度为3英尺，高度会随着宽度按照比例缩放，可以用任意支持的长度单位对图片大小进行限定。也可以用比例限定，如scale=0.5，表示按照原图0.5倍比例缩放后显示。也可以使用0.5textwidth，表示为页面宽度的0.5倍。pic//street.jpg表示图片路径，记得斜杠要转义，pic是一个文件夹。

下一行中caption为图片名，会显示在图片下方

下一行label表示图片标签，用于图片的在文中的引用（ref{}指令，括号中为label，在引用位置自动替代为引用的图片编号）
插入多张图片作为子图
看例子
```
begin{figure}[htb]
centering
subfigure[图1]{
label{kmeans.sub.1}
includegraphics[width=1.7in]{pic//res1.jpg}}
subfigure[图2]{
label{kmeans.sub.2}
includegraphics[width=1.7in]{pic//res2.jpg}}
subfigure[图3]{
label{kmeans.sub.3}
includegraphics[width=1.7in]{pic//res3.jpg}}
label{kmeans.lable}
caption{figure}
end{figure}
```
其中subfigure表示该图为全图的子图，subfigure后的名字为子图名，会在图片下方显示并自动编号。其他的意义相同。如果需要子图之间留空隙，使用hspace{0.2in}，表示水平间距0.2英寸，vspace{0.2in}表示垂直间距0.2英寸，也可以使用其他长度单位。

子图的默认排列方式是先水平排列，排不下再转到下一行。

插入表格

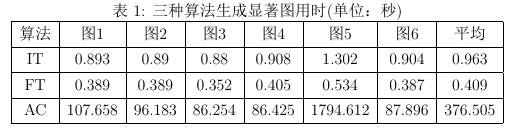

看示例及结果

begin{table}[hbp]
centering
caption{三种算法生成显著图用时(单位：秒)}
begin{tabular}{|c|c|c|c|c|c|c|c|}
hline
算法
& 图1 & 图2 & 图3 & 图4 & 图5 & 图6 & 平均\
hline
IT & 0.893 & 0.89 & 0.88 & 0.908 & 1.302 & 0.904 & 0.963\
hline
FT & 0.389 & 0.389 & 0.352 & 0.405 & 0.534 & 0.387 & 0.409\
hline
AC & 107.658 & 96.183 & 86.254 & 86.425 & 1794.612 & 87.896 & 376.505\
hline
end{tabular}
end{table}

其中{|c|c|c|c|c|c|c|c|}描述表的列数与线的状态。c的个数代表表格的列数，每一个竖线代表此处有竖向的表格线，表格线可以不存在。
hline表示此处有横向的表格线
表格项中，每一个格以&作为分隔，每一行以\作为分隔。注意每一行的&个数需为上方声明的c的个数减一，即所声明的列数需要与实际表列数相一致，即使某一格为空，也要写&作为分隔。

数学公式

数学公式最简单的就是$引用的部分就是公式。如果是$$引用的部分就是另起一行并居中的公式。

给一个简单的公式例子：
```
$$I = frac{R+G+B}{3}eqno(1)$$
```
其中的frac{分子}{分母}表示分式，eqno()表示公式编号。
再给一个稍复杂的公式例子：
```
$$overline{O}=sum_{thetainleftlbrace 0^circ, 45^circ, 90^circ, 135^circ rightrbrace } N(oplus^{4}_{c=2}oplus^{c=4}_{s=c+3}N(O(c,s,theta)))eqno(7)$$
```
其他常用的是^为上标，_为下标，overline为上方横线，特别注意的是左大括号为leftIbrace，右大括号为rightrbrace，因为公式中有些大括号是函数的一部分，其他的地方可以无限使用大括号来将部分代码包括，使得编写者能看得清楚一些，但实际编译没有任何作用。

大多数的tex编辑器都可以直接插入数学符号，而无须记住这些代码。
