数字IC设计面经总结

前言

我将从七个方面总结数字IC设计笔试面试中会遇到的问题。这些问题大多来自于网络上大佬们分享的面经，在学习这些资料的过程中，我发现短时间内去学会所有的问题时不可能的，最关键的还是要学会分析问题的方法，找到问题的根本（听上去像是废话，但事实就是这样）。我的导师对我的评价是，非要别人把饭做好了、嚼碎了喂到嘴里你才会吃。这句话本身没有什么问题，无非是想让我学会做饭的方法。注意，这里是分三个层次的，一是学方法，二是学别人的思路，三是看了别人的思路还不行，还要别人掰开了揉碎了你才能懂。总而言之，第三种是绝对不可取的，希望看我文章的同学，可以先学思路（人无完人，请抱着质疑的态度的看，如有错误，欢迎指正），自己分析之后再总结出方法。

目录

一、RTL verilog语法问题

二、RTL逻辑设计问题

三、时钟分频、门控时钟及复位问题

四、跨时钟域问题

五、低功耗设计

六、数字逻辑问题

七、逻辑思考问题

一、verilog语法问题

  语法问题主要是可综合的语法问题，不可综合的语法不在这里讨论。

Verilog可综合的语法非常少，但是复杂的芯片就是通过这些语法实现的。所以语法问题十分重要。语法问题重点理解可综合的语法与其综合生成的电路的映射关系。

1. 解释阻塞与非阻塞赋值的区别
2. 说明Verilog按位操作和条件操作的区别
3. Verilog中逻辑门：and, or, nand, nor, xor, xnor
4. 按位操作
5. 2的整数倍的乘法或除法
6. 怎么执行符号的扩展
7. 用Vreilog描述同步和异步的触发电路（Flip Flop）
8. 用三种不同的方式实现mux
9. Verilog code 实现latch和Flip Flop 并画出时序图

1.阻塞与非阻塞的区别是什么，什么时候使用？

阻塞赋值在Verilog的操作符是 = ，在组合逻辑电路中使用。只有当前的赋值操作完成，才能执行之后的语句。代码与生成的电路如下：

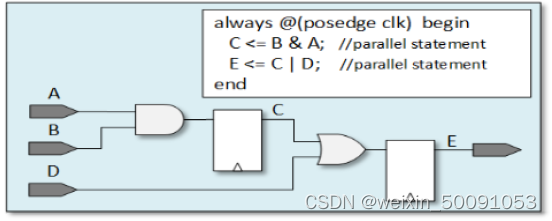

非阻塞赋值在Verilog的操作符是 <= , 用描述时序逻辑里的触发器。可以理解为使用非阻塞赋值的语句是并行执行的。

上边的解释简洁明了，对于即将参加面试的你肯定是可以理解的。这里重点理解阻塞与非阻塞赋值综合生成的电路的区别，B&A生成了一个与门，如果是阻塞赋值C=B&A，这个与门的输出就是C。如果是非阻塞赋值C<=B&A，这里可以认为 “<=”就是一个触发器，<=的右边连接触发器的D端，<=的左边是触发器的Q。显然按位运算符“&”一定会生成一个与门，非阻塞赋值“<=”则生成触发器（必须是时序逻辑）。

2.解释逻辑运算符和按位运算符的不同。

逻辑运算符包括：&&、 ||、 ！

位运算符包括：&、 |、 ~、 ^、 ^~

//位运算符的与
assign C = A & B;//这里的&生成与门，如果A B是多bit信号，必须位宽一致，C是A B对应bit相与的结果。
//但是实际中不会让两个多bit信号相与，因为多bit信号的延时不同。
//逻辑运算符的与
if(A==1'b1 && B==1'b1) //这里生成三个与门
/................................................../
//位运算符的或
assign C = A | B;//这里的|生成或门
//逻辑运算符的与
if(A==1'b1 || B==1'b1) //这里生成两个与门一个或门
/................................................../
assign A = ~B;//这里~生成非门
if(!rst)//条件运算符的非
//位运算符中的异或 同或类似

逻辑运算符只能用在条件判断中。

位运算符一般在赋值操作中使用，但是当判断条件中的变量是单bit时也可使用，例如：

if(A == 1’b1 && B == 1’b1) 可修改为if(A & B)

3 Verilog中逻辑门：and, or, nand, nor, xor, xnor

assign C =   A & B; //与门
assign C =   A | B; //或门
assign C =   A ^ B; //异或门
assign C = ~(A & B);//与非门
assign C = ~(A | B);//或非
assign C = ~(A ^ B);//同或

4 位缩减运算符

&, |, ^ 这三个位运算符作为单目运算符使用时，是按位缩减运算。

wire[15:0]   data;
wire         all_one;
wire         odd;
wire         not_zero;

assign all_one  = &data; //data的16bit按位相与，结果是1说明data全1
assign odd      = ^data; //data的16bit按位异或，常用来做奇偶校验，结果是1说明有奇数个1，反之有偶数个。
assign not_zero = |data; //按位或，可用来检测是否全0

5 怎么做2的整数倍乘除法？

对于数字电路来说直接做乘除法是不可能的。

但是移位运算符可以做到2的整数倍乘除法。

assign C = A<<2;  //左移两位表示乘4
assign C = A>>3;  //右移三位表示除8，其中A必须是2的整数倍

但是使用移位运算做乘除法必然会遇到最高位或最低位丢失的问题，所以要根据具体的情况使用。

6、位扩展

reg[4:0] A;
wire [9:0] C;
assign C = {{5{A[0]}},a}; //

7、三种代码实现4选1mux及其综合的电路区别

方式1：
assign output = (select == 2'b00)?A:
                (select == 2'b01)?B:
                (select == 2'b10)?C:D;
方式2：
always @(*)begin
	if(select == 2'b00)
		output <= A;
	else if(select == 2'b01)
		output <= B;
	else if(select == 2'b10)
		output <= C;
	else
		output <= D;
end

方式3：
always @(*)begin
	case(select)
			2'b00:output <= A;
			2'b01:output <= B;
			2'b10:output <= C;
			2'b11:output <= D;
	endcase
end

方式1和方式2综合的电路相同：

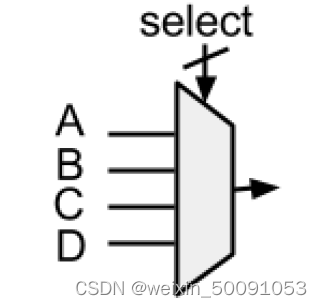

方式3生成的电路：

两种电路的区别：方式3对应的电路延时更小，多选1尽量使用case实现。但是当A为关键路径时可能使用第一种方式更好。A如果是关键路径，延时必然更大，使用级联的2选1可以让时序变好。

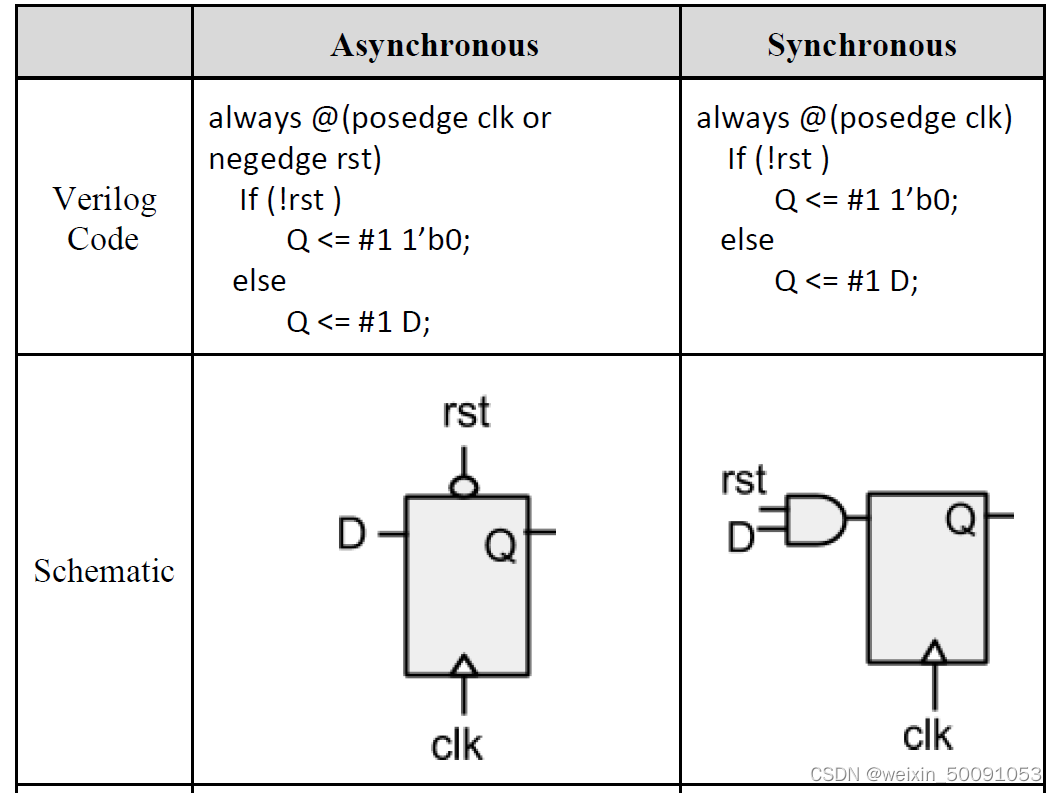

8、同步复位与异步复位的区别

9、Verilog code 实现latch和Flip Flop 并画出时序图

//latch代码
always @(*)begin
		if(clk = 1'b1)
			Q_latch <= input;
end
//触发器代码
always @(posedge clk)
	Q_flop <= input;

时序图如下：

使用always描述的组合逻辑在两种情况下会产生latch，一是if语句没有else，二是case语句没有default。根本原因是条件没有写全，导致出现未知条件时输出会保持，组合逻辑出现“保持”的情况就会产生锁存器。总之，使用always描述的组合逻辑中条件分支一定要写全，不能出现未知的情况。

下期预告：

RTL 逻辑设计问题

1. 设计一个可以检测到输入信号发生跳变的电路（即边沿检测），并画出时序图。
2. 设计一个可以检测到一个时钟周期长度的脉冲信号的电路。
3. 序列检测
4. 重复序列检测
5. 片选，循环优先级的设计。
6. 设计一个可以消除毛刺的电路
7. 设计一个格雷码计数器
8. 同步fifo设计
9. 异步fifo设计
10. 设计一个可以从一组数中寻找最大值，次大值的电路
11. 设计一个可以输出秒，分，小时的电路，输入是每隔1ms拉高一个周期的脉冲。
12. 给出时钟和输入及输出的时序图，使用verilog实现。
