由于篇幅限制，驱动篇文章分为上下两章，还请大家注意，此篇是上篇。

Binder的实现是比较复杂的，想要完全弄明白是怎么一回事，并不是一件容易的事情。

这里面牵涉到好几个层次，每一层都有一些模块和机制需要理解。这部分内容预计会分为三篇文章来讲解。本文是第一篇，首先会对整个Binder机制做一个架构性的讲解，然后会将大部分精力用来讲解Binder机制中最核心的部分：Binder驱动的实现。

Binder机制简介

Binder源自Be Inc公司开发的OpenBinder框架，后来该框架转移的Palm Inc，由Dianne Hackborn主导开发。OpenBinder的内核部分已经合入Linux Kernel 3.19。

Android Binder是在OpneBinder上的定制实现。原先的OpenBinder框架现在已经不再继续开发，可以说Android上的Binder让原先的OpneBinder得到了重生。

Binder是Android系统中大量使用的IPC（Inter-process communication，进程间通讯）机制。无论是应用程序对系统服务的请求，还是应用程序自身提供对外服务，都需要使用到Binder。

因此，Binder机制在Android系统中的地位非常重要，可以说，理解Binder是理解Android系统的绝对必要前提。

在Unix/Linux环境下，传统的IPC机制包括：

• 管道

• 消息队列

• 共享内存

• 信号量

• Socket

Android系统中对于传统的IPC使用较少（但也有使用，例如：在请求Zygote fork进程的时候使用的是Socket IPC），大部分场景下使用的IPC都是Binder。

Binder相较于传统IPC来说更适合于Android系统，具体原因的包括如下三点：

1. Binder本身是C/S架构的，这一点更符合Android系统的架构

2. 性能上更有优势：管道，消息队列，Socket的通讯都需要两次数据拷贝，而Binder只需要一次。要知道，对于系统底层的IPC形式，少一次数据拷贝，对整体性能的影响是非常之大的。

3. 安全性更好：传统IPC形式，无法得到对方的身份标识（UID/GID)，而在使用Binder IPC时，这些身份标示是跟随调用过程而自动传递的。Server端很容易就可以知道Client端的身份，非常便于做安全检查。

整体架构

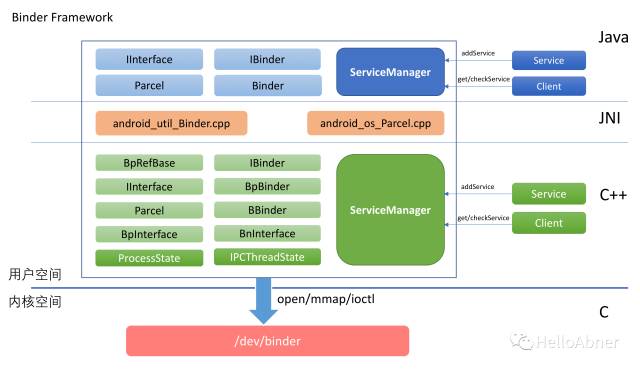

Binder整体架构如下所示：

从图中可以看出，Binder的实现分为这么几层：

• Framework层

  • Java部分

  • JNI部分

  • C++部分

• 驱动层

驱动层位于Linux内核中，它提供了最底层的数据传递，对象标识，线程管理，调用过程控制等功能。驱动层是整个Binder机制的核心。

Framework层以驱动层为基础，提供了应用开发的基础设施。

Framework层既包含了C++部分的实现，也包含了Java部分的实现。为了能将C++的实现复用到Java端，中间通过JNI进行衔接。

开发者可以在Framework之上利用Binder提供的机制来进行具体的业务逻辑开发。其实不仅仅是第三方开发者，Android系统中本身也包含了很多系统服务都是基于Binder框架开发的。

既然是“进程间”通讯就至少牵涉到两个进程，Binder框架是典型的C/S架构。在下文中，我们把服务的请求方称之为Client，服务的实现方称之为Server。

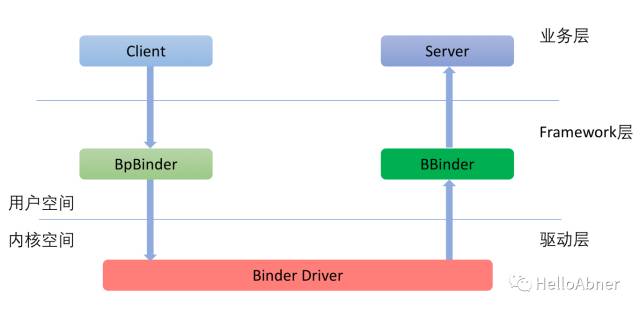

Client对于Server的请求会经由Binder框架由上至下传递到内核的Binder驱动中，请求中包含了Client将要调用的命令和参数。请求到了Binder驱动之后，在确定了服务的提供方之后，会再从下至上将请求传递给具体的服务。整个调用过程如下图所示：

对网络协议有所了解的读者会发现，这个数据的传递过程和网络协议是如此的相似。

初识ServiceManager

前面已经提到，使用Binder框架的既包括系统服务，也包括第三方应用。因此，在同一时刻，系统中会有大量的Server同时存在。那么，Client在请求Server的时候，是如果确定请求发送给哪一个Server的呢？

这个问题，就和我们现实生活中如何找到一个公司/商场，如何确定一个人/一辆车一样，解决的方法就是：每个目标对象都需要一个唯一的标识。并且，需要有一个组织来管理这个唯一的标识。

而Binder框架中负责管理这个标识的就是ServiceManager。ServiceManager对于Binder Server的管理就好比车管所对于车牌号码的的管理，派出所对于身份证号码的管理：每个公开对外提供服务的Server都需要注册到ServiceManager中（通过addService），注册的时候需要指定一个唯一的id（这个id其实就是一个字符串）。

Client要对Server发出请求，就必须知道服务端的id。Client需要先根据Server的id通过ServerManager拿到Server的标示（通过getService），然后通过这个标示与Server进行通信。

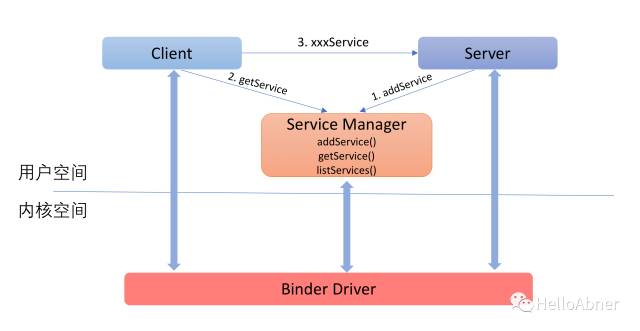

整个过程如下图所示：

如果上面这些介绍已经让你一头雾水，请不要过分担心，下面会详细讲解这其中的细节。

下文会以自下而上的方式来讲解Binder框架。自下而上未必是最好的方法，每个人的思考方式不一样，如果你更喜欢自上而下的理解，你也按这样的顺序来阅读。

对于大部分人来说，我们可能需要反复的查阅才能完全理解。

驱动层

源码路径（这部分代码不在AOSP中，而是位于Linux内核代码中）：

/kernel/drivers/android/binder.c
/kernel/include/uapi/linux/android/binder.h

或者

/kernel/drivers/staging/android/binder.c
/kernel/drivers/staging/android/uapi/binder.h

Binder机制的实现中，最核心的就是Binder驱动。 Binder是一个miscellaneous类型的驱动，本身不对应任何硬件，所有的操作都在软件层。 binder_init函数负责Binder驱动的初始化工作，该函数中大部分代码是在通过debugfs_create_dir和debugfs_create_file函数创建debugfs对应的文件。 如果内核在编译时打开了debugfs，则通过adb shell连上设备之后，可以在设备的这个路径找到debugfs对应的文件：/sys/kernel/debug。Binder驱动中创建的debug文件如下所示：

# ls -l /sys/kernel/debug/binder/                                     total 0
-r--r--r-- 1 root root 0 1970-01-01 00:00 failed_transaction_log
drwxr-xr-x 2 root root 0 1970-05-09 01:19 proc
-r--r--r-- 1 root root 0 1970-01-01 00:00 state
-r--r--r-- 1 root root 0 1970-01-01 00:00 stats
-r--r--r-- 1 root root 0 1970-01-01 00:00 transaction_log
-r--r--r-- 1 root root 0 1970-01-01 00:00 transactions

这些文件其实都在内存中的，实时的反应了当前Binder的使用情况，在实际的开发过程中，这些信息可以帮忙分析问题。例如，可以通过查看/sys/kernel/debug/binder/proc目录来确定哪些进程正在使用Binder，通过查看transaction_log和transactions文件来确定Binder通信的数据。

binder_init函数中最主要的工作其实下面这行：

ret = misc_register(&binder_miscdev);

该行代码真正向内核中注册了Binder设备。binder_miscdev的定义如下：

static struct miscdevice binder_miscdev = {
.minor = MISC_DYNAMIC_MINOR,
.name = "binder",
.fops = &binder_fops};

这里指定了Binder设备的名称是“binder”。这样，在用户空间便可以通过对/dev/binder文件进行操作来使用Binder。

binder_miscdev同时也指定了该设备的fops。fops是另外一个结构体，这个结构中包含了一系列的函数指针，其定义如下：

static const struct file_operations binder_fops = {
.owner = THIS_MODULE,
.poll = binder_poll,
.unlocked_ioctl = binder_ioctl,
.compat_ioctl = binder_ioctl,
.mmap = binder_mmap,
.open = binder_open,
.flush = binder_flush,
.release = binder_release,};

这里除了owner之外，每一个字段都是一个函数指针，这些函数指针对应了用户空间在使用Binder设备时的操作。例如：binder_poll对应了poll系统调用的处理，binder_mmap对应了mmap系统调用的处理，其他类同。

这其中，有三个函数尤为重要，它们是：binder_open，binder_mmap和binder_ioctl。 这是因为，需要使用Binder的进程，几乎总是先通过binder_open打开Binder设备，然后通过binder_mmap进行内存映射。

在这之后，通过binder_ioctl来进行实际的操作。Client对于Server端的请求，以及Server对于Client请求结果的返回，都是通过ioctl完成的。

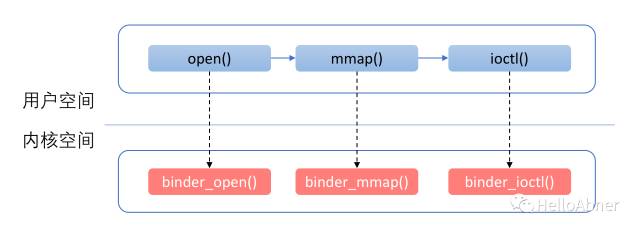

这里提到的流程如下图所示：

主要结构

Binder驱动中包含了很多的结构体。为了便于下文讲解，这里我们先对这些结构体做一些介绍。

驱动中的结构体可以分为两类：

一类是与用户空间共用的，这些结构体在Binder通信协议过程中会用到。因此，这些结构体定义在binder.h中，包括：

这其中，binder_write_read和binder_transaction_data这两个结构体最为重要，它们存储了IPC调用过程中的数据。关于这一点，我们在下文中会讲解。

Binder驱动中，还有一类结构体是仅仅Binder驱动内部实现过程中需要的，它们定义在binder.c中，包括：

这里需要读者关注的结构体已经用加粗做了标注。

Binder协议

Binder协议可以分为控制协议和驱动协议两类。

控制协议是进程通过ioctl(“/dev/binder”) 与Binder设备进行通讯的协议，该协议包含以下几种命令：

Binder的驱动协议描述了对于Binder驱动的具体使用过程。驱动协议又可以分为两类：

• 一类是binder_driver_command_protocol，描述了进程发送给Binder驱动的命令

• 一类是binder_driver_return_protocol，描述了Binder驱动发送给进程的命令

binder_driver_command_protocol共包含17个命令，分别是：

binder_driver_return_protocol共包含18个命令，分别是：

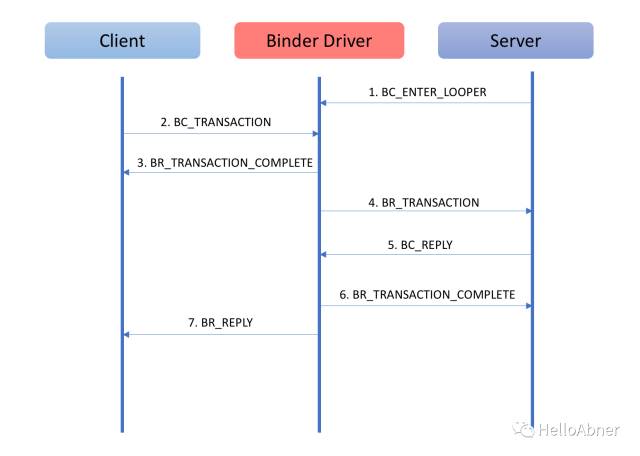

单独看上面的协议可能很难理解，这里我们以一次Binder请求过程来详细看一下Binder协议是如何通信的，就比较好理解了。

这幅图的说明如下：

• Binder是C/S架构的，通信过程牵涉到：Client，Server以及Binder驱动三个角色

• Client对于Server的请求以及Server对于Client回复都需要通过Binder驱动来中转数据

• BC_XXX命令是进程发送给驱动的命令

• BR_XXX命令是驱动发送给进程的命令

• 整个通信过程由Binder驱动控制

这里再补充说明一下，通过上面的Binder协议的说明中我们看到，Binder协议的通信过程中，不仅仅是发送请求和接受数据这些命令。同时包括了对于引用计数的管理和对于死亡通知的管理（告知一方，通讯的另外一方已经死亡）等功能。

这些功能的通信过程和上面这幅图是类似的：一方发送BC_XXX，然后由驱动控制通信过程，接着发送对应的BR_XXX命令给通信的另外一方。因为这种相似性，对于这些内容就不再赘述了。

在有了上面这些背景知识介绍之后，我们就可以进入到Binder驱动的内部实现中来一探究竟了。

PS：上面介绍的这些结构体和协议，因为内容较多，初次看完记不住是很正常的，在下文详细讲解的时候，回过头来对照这些表格来理解是比较有帮助的。

打开Binder设备

任何进程在使用Binder之前，都需要先通过open("/dev/binder")打开Binder设备。上文已经提到，用户空间的open系统调用对应了驱动中的binder_open函数。在这个函数，Binder驱动会为调用的进程做一些初始化工作。binder_open函数代码如下所示：

static int binder_open(struct inode *nodp, struct file *filp){
struct binder_proc *proc;
  // 创建进程对应的binder_proc对象	proc = kzalloc(sizeof(*proc), GFP_KERNEL);
if (proc == NULL)
return -ENOMEM;
get_task_struct(current);
proc->tsk = current;
// 初始化binder_proc	INIT_LIST_HEAD(&proc->todo);
init_waitqueue_head(&proc->wait);
proc->default_priority = task_nice(current);
 // 锁保护	binder_lock(__func__);
binder_stats_created(BINDER_STAT_PROC);
// 添加到全局列表binder_procs中	hlist_add_head(&proc->proc_node, &binder_procs);
proc->pid = current->group_leader->pid;
INIT_LIST_HEAD(&proc->delivered_death);
filp->private_data = proc;
binder_unlock(__func__);
return 0;}

在Binder驱动中，通过binder_procs记录了所有使用Binder的进程。每个初次打开Binder设备的进程都会被添加到这个列表中的。

另外，请读者回顾一下上文介绍的Binder驱动中的几个关键结构体：

• binder_proc

• binder_node

• binder_thread

• binder_ref

• binder_buffer

在实现过程中，为了便于查找，这些结构体互相之间都留有字段存储关联的结构。

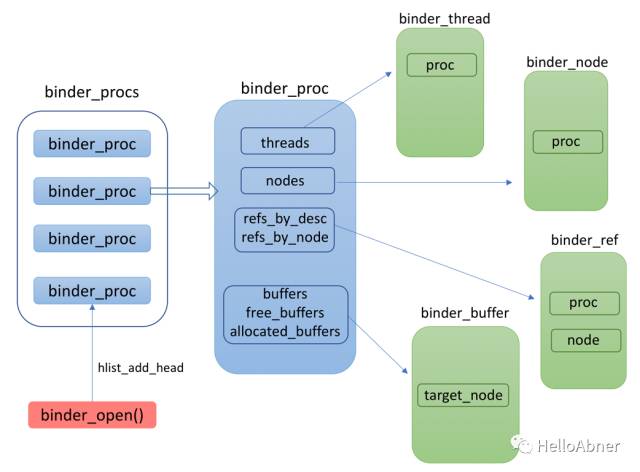

下面这幅图描述了这里说到的这些内容：
