OLED

简介OLED
分辨率为：128*64

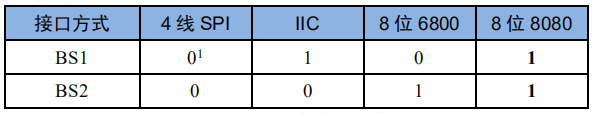

多种接口方式，提供 8086 并口、6800 并口、4 线 SPI 和 IIC 等五种接口方式

使用说明：
CS：OLED 片选信号。
WR(RW)：向 OLED 写入数据。
RD：从 OLED 读取数据。
D[7:0]：8 位双向数据线。
RST(RES)：硬复位 OLED。
DC（RS）：命令/数据标志（0，读写命令；1，读写数据）。
模块的 8080 并口读/写的过程为：先根据要写入/读取的数据的类型，设置 DC 为高（数
据）/低（命令），然后拉低片选，选中 SSD1306，接着我们根据是读数据，还是要写数据置
RD/WR 为低，然后：在 RD 的上升沿， 使数据锁存到数据线（D[7:0]）上；

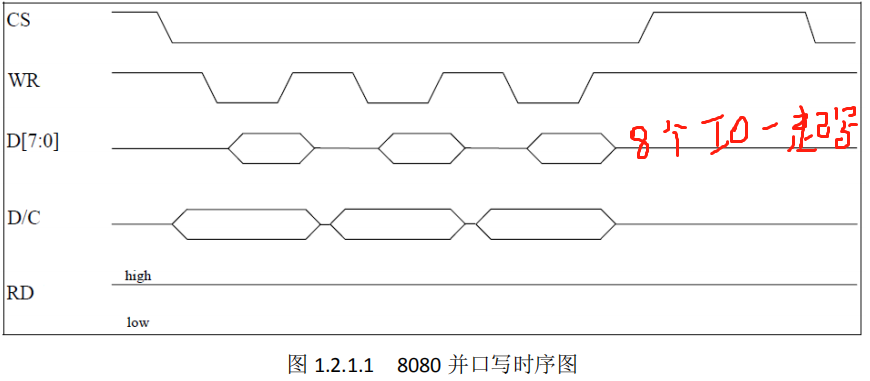

8080写时序：CS拉低，RD拉高，DC控制是写数据还是命令，WR在上升沿时写入数据

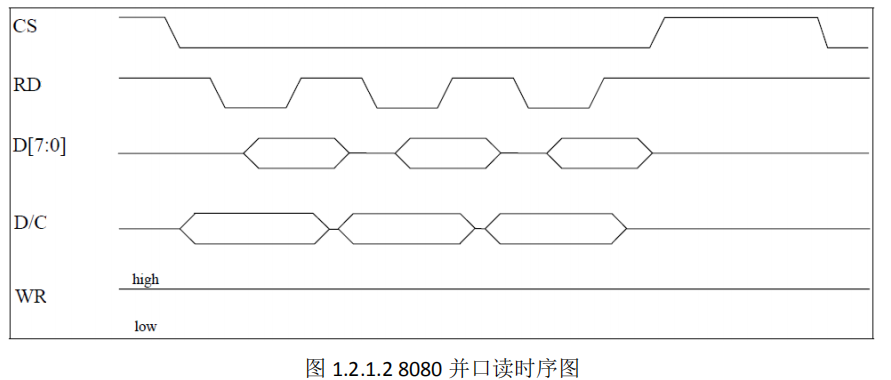

读时序

在读取真正的数据之前，由一个的假读的过程。这里的假读，其实就是第一个读到的字节丢弃不要，从第二个开始，才是我们真正要读的数据。

一个典型的读显存的时序图
简介：显存与指令

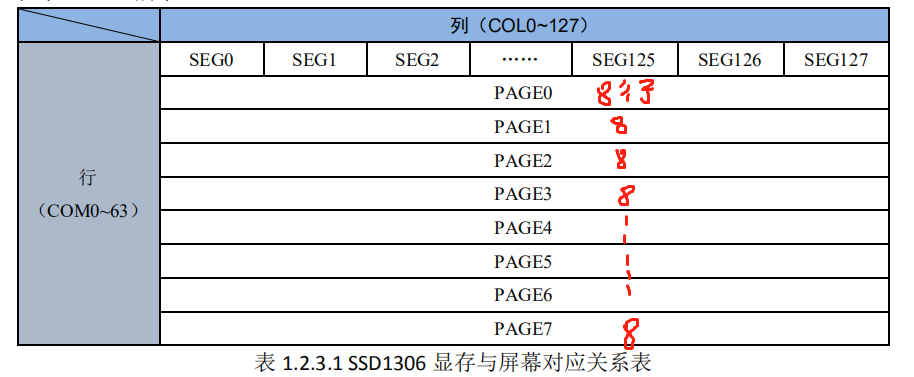

SSD1306 的显存总共为 12864bit 大小，SSD1306 将这些显存分为了 8 页

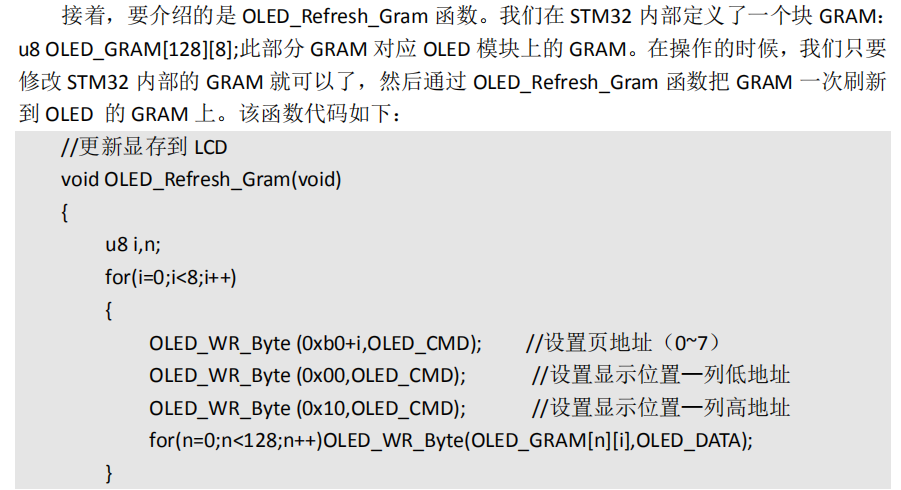

在单片机的内部建立一个 OLED 的 GRAM（需要 1288 个字节），在每次修改的时候，只是修改单片机上的 GRAM（实际上就是 SRAM），在修改完了之后，一次性把单片机内部的 GRAM 写入到 OLED 的 GRAM

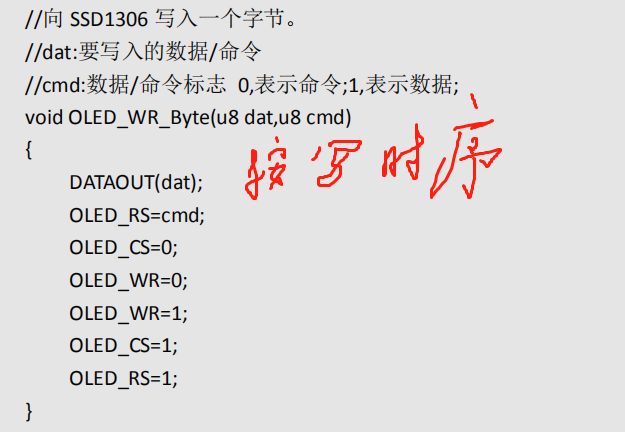

写个字节函数

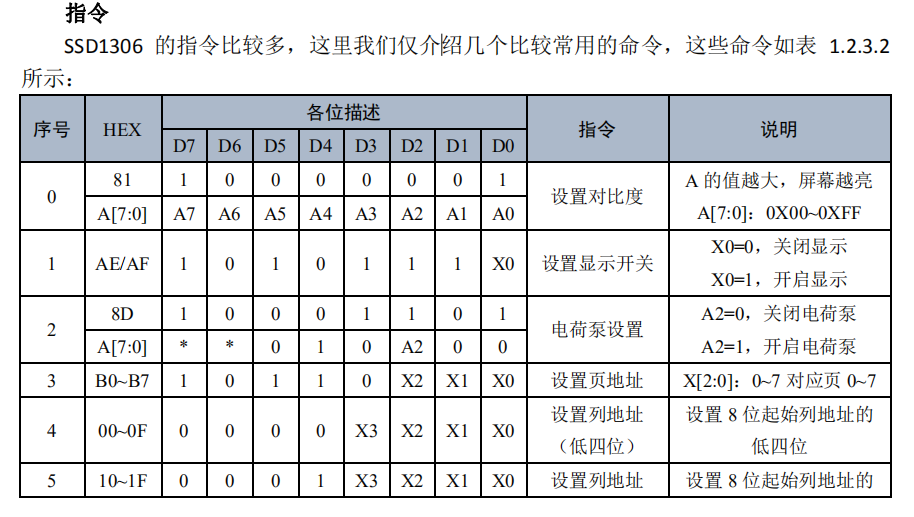

指令


初始化流程

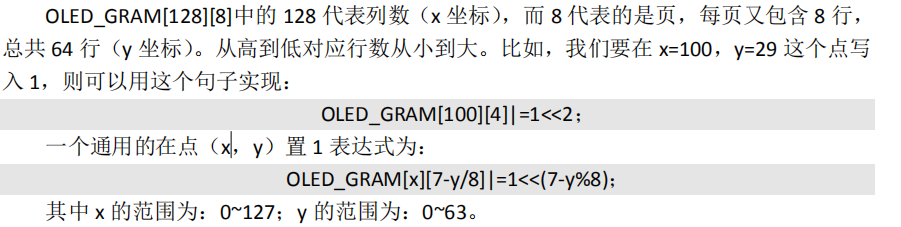

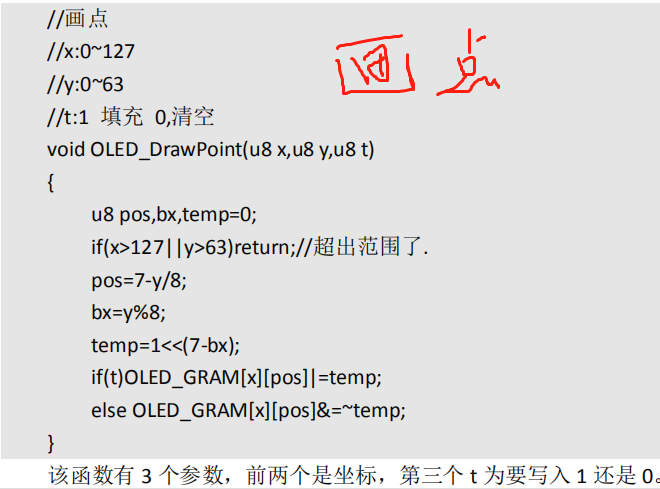

画点函数

显示字符函数，OLED_ShowChar
//在指定位置显示一个字符,包括部分字符
//x:0~127
//y:0~63
//mode:0,反白显示;1,正常显示
//size:选择字体 12/16/24
void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 size,u8 mode)
{
u8 temp,t,t1;
u8 y0=y;
u8 csize=(size/8+((size%8)?1:0))*(size/2);
//得到字体一个字符对应点阵集所占的字节数
chr=chr-’ ';//得到偏移后的值
for(t=0;t<csize;t++)
{
if(size12)temp=asc2_1206[chr][t]; //调用 1206 字体
else if(size16)temp=asc2_1608[chr][t]; //调用 1608 字体
else if(size==24)temp=asc2_2412[chr][t]; //调用 2412 字体
else return; //没有的字库
for(t1=0;t1<8;t1++)
{
if(temp&0x80)OLED_DrawPoint(x,y,mode);
else OLED_DrawPoint(x,y,!mode);
temp<<=1;
y++;
if((y-y0)==size)
{
y=y0;
x++;
break;
}
}
}
}
按照从上到小，从左到右的取模方式来编写的，先得到最高位，然后判断是写 1 还是 0，画点；接着读第二位，如此循环，直到一个字符的点阵全部取完为止，这其中涉及到列地址和行地址的自增
