概述
记录学习
点灯大师

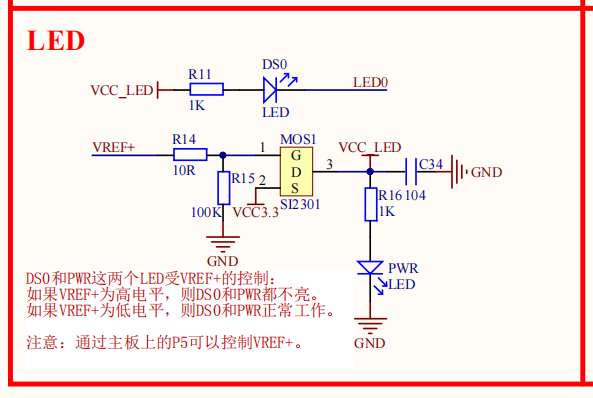

原理图:

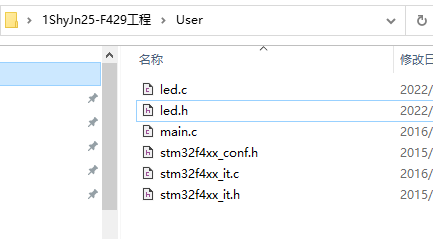

工程
在自定义库文件中新建led,c和,h文件(文件名字和存放位置根据自己喜好和习惯)
编程逻辑
- 使能 GPIO 端口时钟;
- 初始化 GPIO 目标引脚为推挽输出模式;
- 编写简单测试程序,控制 GPIO 引脚输出高、低电平;
源代码
led.h
#ifndef __LED_H
#define __LED_H
#include "stm32f4xx.h"
//引脚定义
// 绿色灯
#define LED1_PIN GPIO_Pin_0
#define LED1_GPIO_PORT GPIOB
#define LED1_GPIO_CLK RCC_AHB1Periph_GPIOB
// 红色灯
#define LED0_PIN GPIO_Pin_1
#define LED0_GPIO_PORT GPIOB
#define LED0_GPIO_CLK RCC_AHB1Periph_GPIOB
/************************************************************/
/** 控制LED灯亮灭的宏
* LED低电平亮,设置ON=0,OFF=1
* 若LED高电平亮,把宏设置成ON=1,OFF=0
*/
#define ON 0
#define OFF 1
/* 带参宏 像内联函数一样使用*/
#define LED0(a) if (a)
GPIO_SetBits(LED0_GPIO_PORT,LED0_PIN);
else
GPIO_ResetBits(LED0_GPIO_PORT,LED0_PIN)
#define LED1(a) if (a)
GPIO_SetBits(LED1_GPIO_PORT,LED1_PIN);
else
GPIO_ResetBits(LED1_GPIO_PORT,LED1_PIN)
/* Ö±½Ó²Ù×÷¼Ä´æÆ÷µÄ·½·¨¿ØÖÆIO */
#define digitalHi(p,i) {p->BSRRL=i;} //设置为高电平
#define digitalLo(p,i) {p->BSRRH=i;} //输出低电平
#define digitalToggle(p,i) {p->ODR ^=i;} //输出反转状态
/* ¶¨Òå¿ØÖÆIOµÄºê */
#define LED0_TOGGLE digitalToggle(LED0_GPIO_PORT,LED0_PIN)
#define LED0_OFF digitalHi(LED0_GPIO_PORT,LED0_PIN)
#define LED0_ON digitalLo(LED0_GPIO_PORT,LED0_PIN)
#define LED1_TOGGLE digitalToggle(LED1_GPIO_PORT,LED1_PIN)
#define LED1_OFF digitalHi(LED1_GPIO_PORT,LED1_PIN)
#define LED1_ON digitalLo(LED1_GPIO_PORT,LED1_PIN)
#define LED_RED
LED0_ON;
LED1_OFF;
//ÂÌ
#define LED_GREEN
LED0_OFF;
LED1_ON;
//全部点亮
#define LED_all
LED0_ON;
LED1_ON;
//全部点灭
#define LED_allOFF
LED0_OFF;
LED1_OFF;
void LED_GPIO_Config(void);
#endif /* __LED_H */
led.c
#include "led.h"
void LED_GPIO_Config(void)
{
/* 定义一个GPIO_InitTypeDef类型的结构体 初始化*/
GPIO_InitTypeDef GPIO_InitStructure;
/* 开启LED相关的GPIO外设时钟 */
RCC_AHB1PeriphClockCmd ( LED0_GPIO_CLK|
LED1_GPIO_CLK, ENABLE);
GPIO_InitStructure.GPIO_Pin = LED0_PIN; //选择要控制的GPIO引脚
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT; //设置引脚模式为输出模式
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //设置引脚的输出类型为推挽输出
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP; //设置引脚为上拉模式
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz; //设置引脚速率为2MHz
GPIO_Init(LED0_GPIO_PORT, &GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = LED1_PIN;
GPIO_Init(LED1_GPIO_PORT, &GPIO_InitStructure);
}
main.c
#include "stm32f4xx.h"
#include "led.h"
void Delay(__IO u32 nCount);
int main(void)
{
/* LED 端口初始化 */
LED_GPIO_Config();
/* 控制LED灯 */
while (1)
{
LED0( ON ); //点亮
Delay(0xFFFFFF);
LED0( OFF ); //熄灭
LED1( ON ); //点亮
Delay(0xFFFFFF);
LED1( OFF ); //熄灭
}
}
void Delay(__IO uint32_t nCount) //简单的延时函数
{
for(; nCount != 0; nCount--);
}
/********************************************* END ******************************************/
