STM32驱动GPIO基础（标准库）编写GPIO配置函数：

80 阅读 0 评论 53 点赞

我是靠谱客的博主雪白盼望，这篇文章主要介绍STM32驱动GPIO基础（标准库）编写GPIO配置函数：，现在分享给大家，希望可以做个参考。

编写GPIO配置函数：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
void GPIO_Configuration(void)
{
  GPIO_InitTypeDef GPIO_InitStructure; //实例化一个初始化结构体

  RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA , ENABLE); 	//使能对应的时钟树

  GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
   //选择PIN，一般可选0~15
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //选择IO口速度

  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;  //选择IO口模式

  GPIO_Init(GPIOA, &GPIO_InitStructure);            //利用标准库函数初始化GPIO
}

标准库有三种GPIO速度，分别是：

复制代码

1
2
3
4
5
6
typedef enum
{
  GPIO_Speed_10MHz = 1,
  GPIO_Speed_2MHz,
  GPIO_Speed_50MHz
}GPIOSpeed_TypeDef;

标准库有八种GPIO模式，分别是：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
typedef enum
{ GPIO_Mode_AIN = 0x0,           //模拟输入

  GPIO_Mode_IN_FLOATING = 0x04,  //浮空输入

  GPIO_Mode_IPD = 0x28,          //下拉输入

  GPIO_Mode_IPU = 0x48,          //上拉输入

  GPIO_Mode_Out_OD = 0x14,       //开漏输出

  GPIO_Mode_Out_PP = 0x10,       //推挽输出

  GPIO_Mode_AF_OD = 0x1C,        //开漏复用功能

  GPIO_Mode_AF_PP = 0x18         //推挽复用功能

}GPIOMode_TypeDef;

标准库常用RCC时钟树设置函数：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
//AHB外设时钟命令
void RCC_AHBPeriphClockCmd(uint32_t RCC_AHBPeriph, FunctionalState NewState)

//APB2外设时钟命令
void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState)

//APB1外设时钟命令
void RCC_APB1PeriphClockCmd(uint32_t RCC_APB1Periph, FunctionalState NewState)


/*

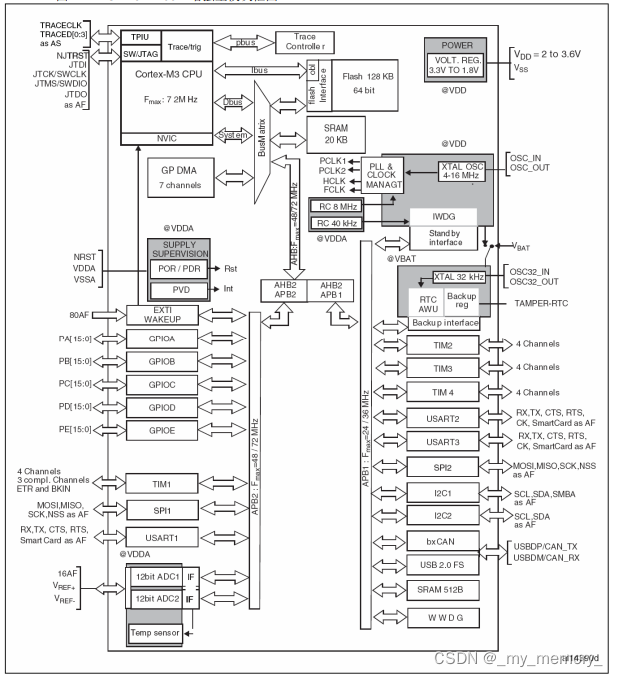

AHB (Advanced High-performance Bus)高级高性能总线
APB (Advanced Peripheral Bus)高级外设总线
*/

标准库输出高低电平：

复制代码

1
2
3
4
5
6
7
8
9
10
//输出高电平
void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)

//输出低电平
void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)

/*
*@brief   GPIO_SetBits(GPIOA , GPIO_Pin_0);
*         GPIO_ResetBits(GPIOA , GPIO_Pin_0);
*/

上述皆为简单的IO操作

若要深入研究，可以查看stm32f10x_gpio.c中的函数

对于各类协议初始化，GPIO担任着最重要的角色几乎所有于io有关的都需要定义它
