驱动是连接底层硬件跟上层系统的桥梁。这一层是至关重要的，如果不能保证驱动的正确性和完整性，系统就无法跟底层硬件通信，更无法完成上层的开发。

经过好几天的奋斗终于把SD-Card的驱动成功的移植到了系统中，可以调用系统函数来操作SD卡了。

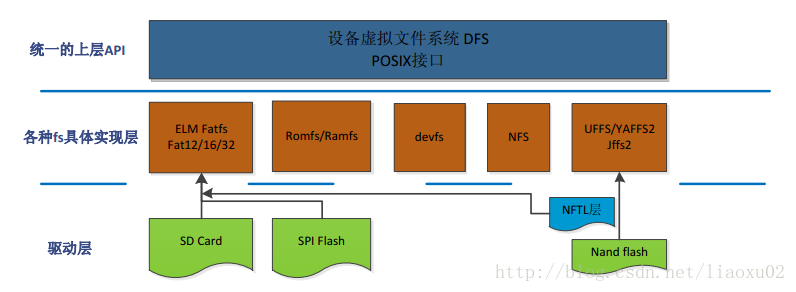

首先看看RT-Thread的文件系统的三层结构图：

1．最顶层的是一套面向嵌入式系统专门优化过的虚拟文件系统（接口）。这层为我们提供了访问文件的各种API：open、close、read、write等等

2．中间是各种文件系统的实现。具体的配置在rtconfig.h中进行选择配置。

3．最底层是各类存储驱动，如SD卡，IDE硬盘驱动等。（我就用了SD卡，别的没有用到呢）

这个驱动主要分两部分，一部分是SDIO接口对SD的操作，另一部分是将底层接口函数跟上层函数相对应。

SDIO

1． SDIO简介

SDIO是一个I/O接口规范，是为带有SD卡槽的设备进行外设功能扩展。

2． SD协议

1- SDIO的时钟。SDIO_CK时钟是通过PC12引脚连接到SD卡的，是SDIO接口与SD卡用于同步的时钟。

2- SDIO的命令、数据传输方式。SDIO的所有命令及命令响应，都是通过SDIO-CMD引脚来传输的。

命令只能由host即STM32的SDIO控制器发出。SDIO协议把命令分成了11种，包括基本命令，读写命令还有ACMD系列命令等。

3- 卡的种类。STM32的SDIO支持SD存储卡，SDI/O卡，MMC卡。

3．剩下的就是具体的代码了，找个例程的驱动好好研究去吧。具体可以看看野火的教程。

上面的就是单纯的SDIO对SD卡的操作，跟操作系统是没有半点关系的。这是走向系统的第一步，一定要操作成功。接下来就是RT-Thread DFS文件系统针对下层媒介使用的是RT-Thread的设备系统，其中主要包括设备读写等操作。

下面就列出接口函数，如下：

复制代码

1
2
3
4
5
6
7
8
void rt_hw_sdcard_init(void)
{
    NVIC_InitTypeDef NVIC_InitStructure;

    if (SD_Init() == SD_OK)
    {
        SD_Error status;
        rt_uint8_t *sector;

复制代码

<span style="white-space:pre">	</span>NVIC_InitStructure.NVIC_IRQChannel = SDIO_IRQn;
        NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
        NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
        NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
        NVIC_Init(&NVIC_InitStructure);
<span style="white-space:pre">	</span>{
            /* there is no partition table */
            part.offset = 0;
            part.size   = 0;
        }

// /* release sector buffer */
        // rt_free(sector);

/* register sdcard device */
        sdcard_device.type      = RT_Device_Class_Block;
        sdcard_device.init 	= rt_sdcard_init;
        sdcard_device.open 	= rt_sdcard_open;
        sdcard_device.close     = rt_sdcard_close;
        sdcard_device.read 	= rt_sdcard_read;
        sdcard_device.write     = rt_sdcard_write;
        sdcard_device.control   = rt_sdcard_control;

/* no private */
        sdcard_device.user_data = &SDCardInfo;

rt_device_register(&sdcard_device, "sd0",
                           RT_DEVICE_FLAG_RDWR | RT_DEVICE_FLAG_REMOVABLE | RT_DEVICE_FLAG_STANDALONE);

return;
    }

__return:
    rt_kprintf("sdcard init failedn");
}
