nuc980 rt-thread spinand 程序烧录及Flash分区说明

1. 板载25N01G 128MB spi flash

分三个区 8M系统、56M保留、64M用于uffs文件系统（挂载到/mnt/filesystem)

//boad_dev.c
struct rt_mtd_nand_device mtd_partitions[MTD_SPINAND_PARTITION_NUM] =
{
    [0] =
    {//128k * 64 = 8388608(0x800000=8M) rt-thread,uboot,...
        .block_start =  0,
        .block_end   = 63,
        .block_total = 64,
    },
    [1] =
    {//56M, reserved
        .block_start = 64,
        .block_end   = 511,
        .block_total = 448,
    },
    [2] =
    {//64M, uffs
        .block_start = 512,
        .block_end   = 1023,
        .block_total = 512,
    }
};

//fal_cfg.h
/* partition table------------------------------------------------------------ */
#define FAL_PART_TABLE
{
    {FAL_PART_MAGIC_WORD, "rtthread",   FAL_USING_NOR_FLASH_DEV_NAME,           0,  8*1024*1024, 0},
    {FAL_PART_MAGIC_WORD, "filesystem", FAL_USING_NOR_FLASH_DEV_NAME, 64*1024*1024, 28*1024*1024, 0},
}

//mnt.c
const struct dfs_mount_tbl mount_table[] =
{
    { RAMDISK_UDC, "/mnt/ram_usbd", "elm", 0, RT_NULL },
#if defined(RT_USING_DFS_UFFS)
    { "nand2", "/mnt/filesystem", "uffs", 0, RT_NULL },
#endif
    {0},
};
#endif

原厂例子是分为4M和12M，可能是考虑有些板载W25Q128（16MB spi nor flash).

2. 烧录FLASH

    参照官方文档 （NuMaker NUC980 IIoT User Manual.pdf), 除rt-thread.bin文件外，其它位于BSP/uboot目录中。

    首先选择USB启动，启动nuwriter。

2.0 擦除整片FLASH

2.1 u-boot-spl.bin

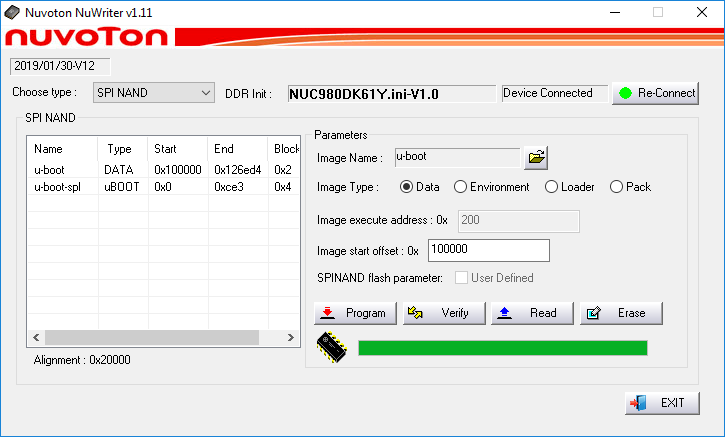

2.2 u-boot.bin

2.3 rt-thread.bin

注意图中的980uimage.bin是linux镜像，改为编译好的rt-thread.bin

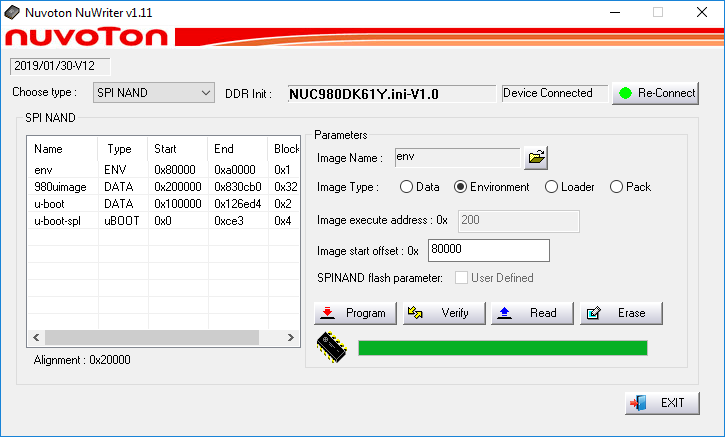

2.4 env.txt 启动脚本

baudrate=115200
bootdelay=1
stderr=serial
stdin=serial
stdout=serial
loadrtt=nand read 0x80000000 0x200000 0x600000
bootcmd=run loadrtt;go 0x0

3. SPI nand启动rt-thread

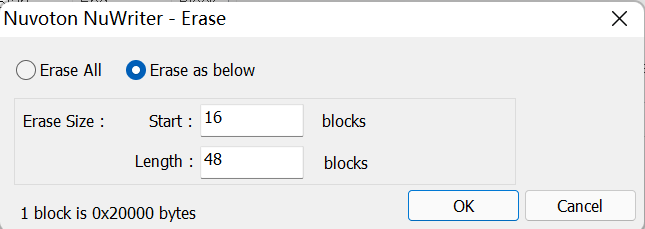

切换到SPI启动模式，reset或重新上电。以后烧录只要把rt-thread占用的空间擦除，见下图

然后重新烧录rt-thread.bin即可，其它不需要重新烧录。

4. SPI Flash 25N01G分区说明

block 0-3(512kB) u-boot-spl

block 4(128kB) env.txt

block 8-15(1MB) u-boot

block 16-63(6MB) rt-thread, 这部分看情况扩展

block 64-511(56MB) reserved

block 512-1024(64MB) uffs文件系统
