OpenCV3之——边缘检测Canny算子的高阶用法

106 阅读 0 评论 70 点赞

我是靠谱客的博主壮观小笼包，这篇文章主要介绍OpenCV3之——边缘检测Canny算子的高阶用法，现在分享给大家，希望可以做个参考。

一、canny算子：

Canny的目标是找到一个最优的边缘检测算法，评判标准：低错误率、高定位性、最小响应

二、canny边缘检测的步骤：

消除噪声，一般情况下，使用高斯平滑滤波器卷积降噪
计算梯度幅值和方向
非极大值抑制，这一步排除非边缘像素，仅仅保留了一些细线条（候选边缘）
滞后阈值

<1>若某一像素位置的幅值超过高阈值，该像素被保留为边缘像素

<2>若某一像素位置的幅值小于低阈值，该像素被排除

<3>若某一像素位置的幅值在两者之间，该像素仅仅在连接到一个高于高阈值的时候被保留

三、Canny函数

函数原型：

复制代码

1
2
3
4
5
6
C++: void Canny(InputArray image,
                OutputArray edges,
                double threshold1,
                double threshold2,
                int apertureSize=3,
                bool L2gradient=false)

参数详解：

第一个参数，InputArray类型的image，输入图像，填Mat类对象即可，且需为单通道8位图像
第二个参数，OutputArray类型的edges,输出边缘图，和源图像有一样的尺寸和类型
第三个参数，double类型的threshold1，第一个滞后性阈值
第四个参数，double类型的threshold2，第二个滞后性阈值
第五个参数，int类型的apertureSize，表示应用Sobel算子的孔径大小，默认值3
第六个参数，bool类型的L2gradient，一个计算图像梯度幅值的标识，默认值false

注意：两个阈值中较小的值用于边缘连接，较大的值用来控制强边缘的初始段，推荐高低阈值比为2:1到3:1之间

四、示例：Canny边缘检测

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
#include <opencv2/opencv.hpp>
using namespace std;
using namespace cv;

int main() {
	Mat src = imread("1.jpg");
	Mat src1 = src.clone();

	//显示原始图

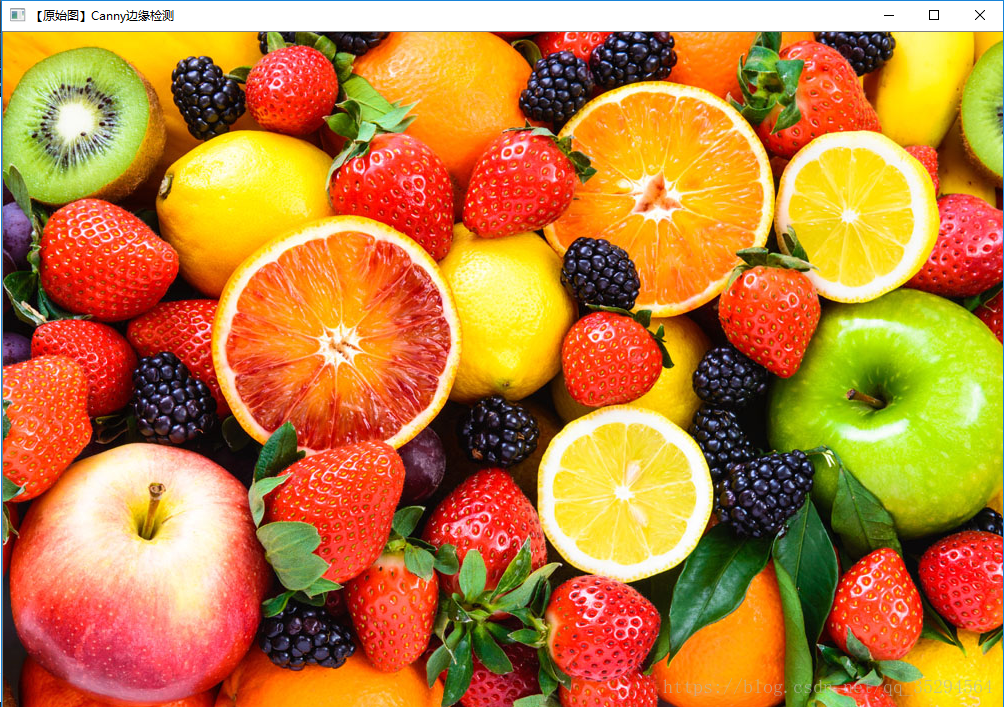

	imshow("【原始图】Canny边缘检测", src);

	//高阶canny用法，转成灰度图，降噪，用canny，最后将得到的边缘作为掩码，拷贝原图到效果图上，得到彩色的边缘图

	Mat dst, edge, gray;

	//创建与src同类型和大小的矩阵dst
	dst.create(src1.size(), src1.type());

	//将原图转化为灰度图
	cvtColor(src1, gray, COLOR_RGB2GRAY);

	//先用3×3内核来降噪
	blur(gray, edge, Size(3, 3));

	//运行canny算子
	Canny(edge, edge, 3, 9, 3);//推荐高低阈值比在2:1到3:1之间

	//将dst内所有元素设置为0
	dst = Scalar::all(0);

	//edge作为掩码，将原图src拷贝到dst中
	src1.copyTo(dst, edge);

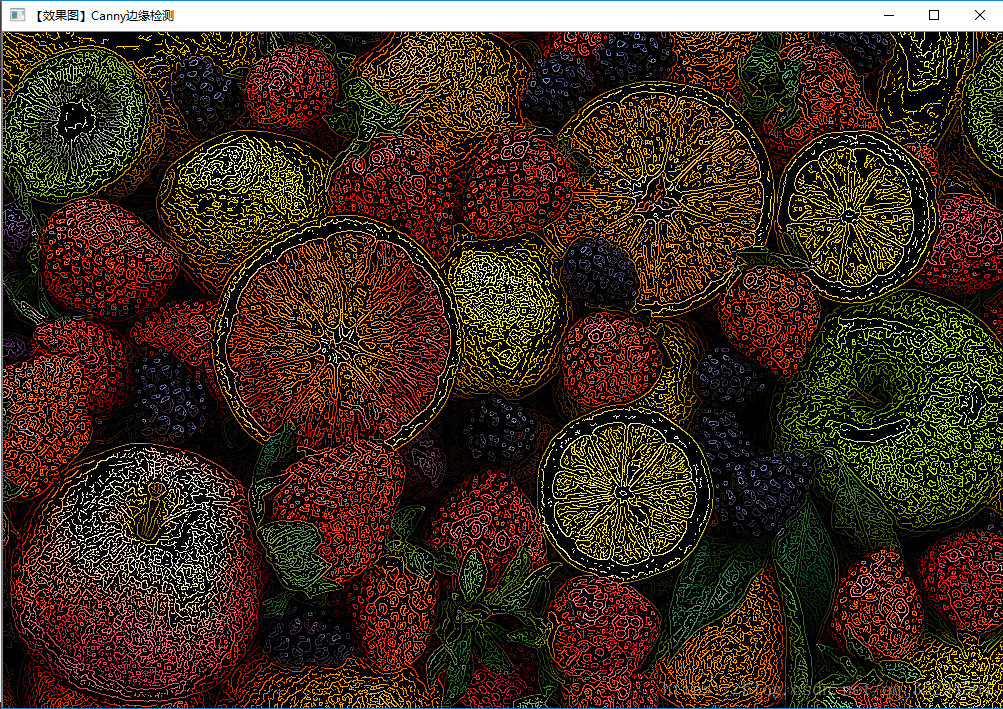

	imshow("【效果图】Canny边缘检测", dst);

	waitKey(0);
	return 0;
}
