废话也不多说了，更多理论详情可查看：我的大学教材谢希仁——《计算机网络》，和《TCP/IP详解》
这里主要通过抓包实际查看TCP连接的3次握手详情。

在终端下执行命令:

curl -XGET  "cg0.me/api/ping"

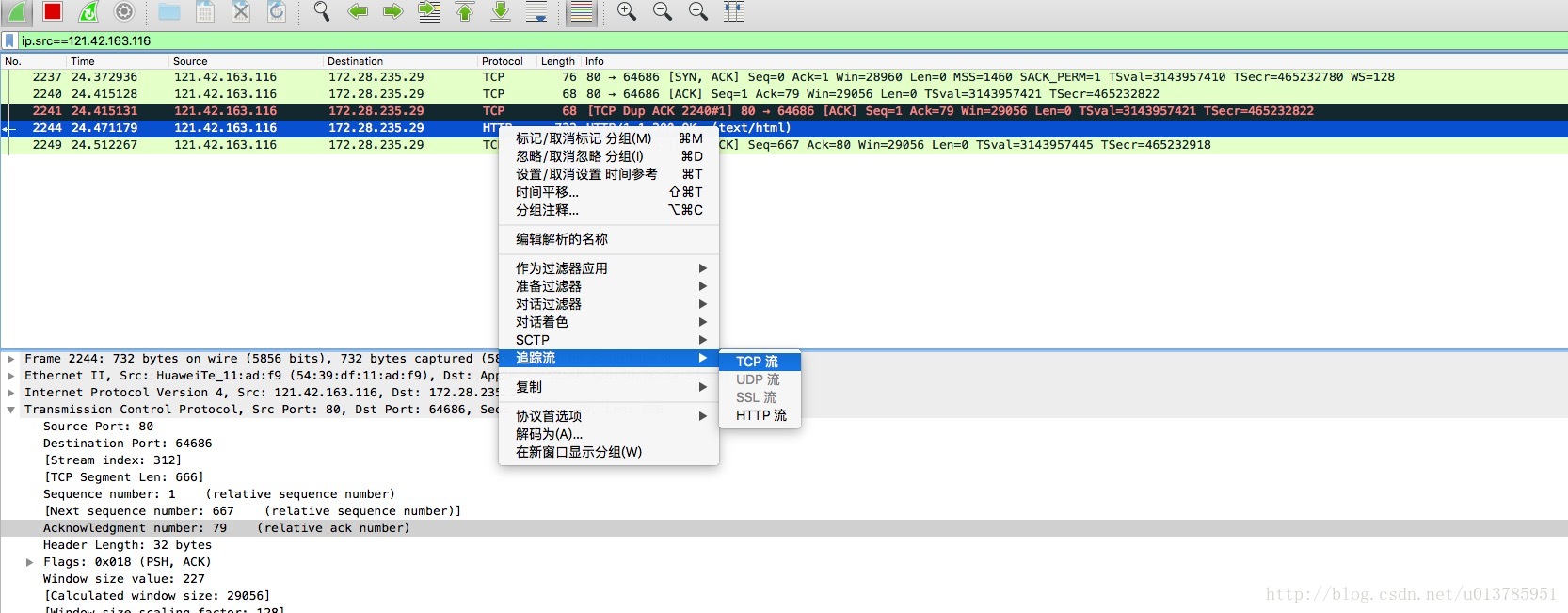

图1：wireshark抓包界面:

如图1所示：我们开始对网络请求开始抓包分析，点击图中的追踪TCP流。
如图2所示：
图2：
这里写图片描述

图3:
这里写图片描述

图4：
这里写图片描述

简单点说:

1 如图2所示，在3个TCP连接之后是一个HTTP连接，这也说明了HTTP连接确实是建立在TCP连接的基础之上的。

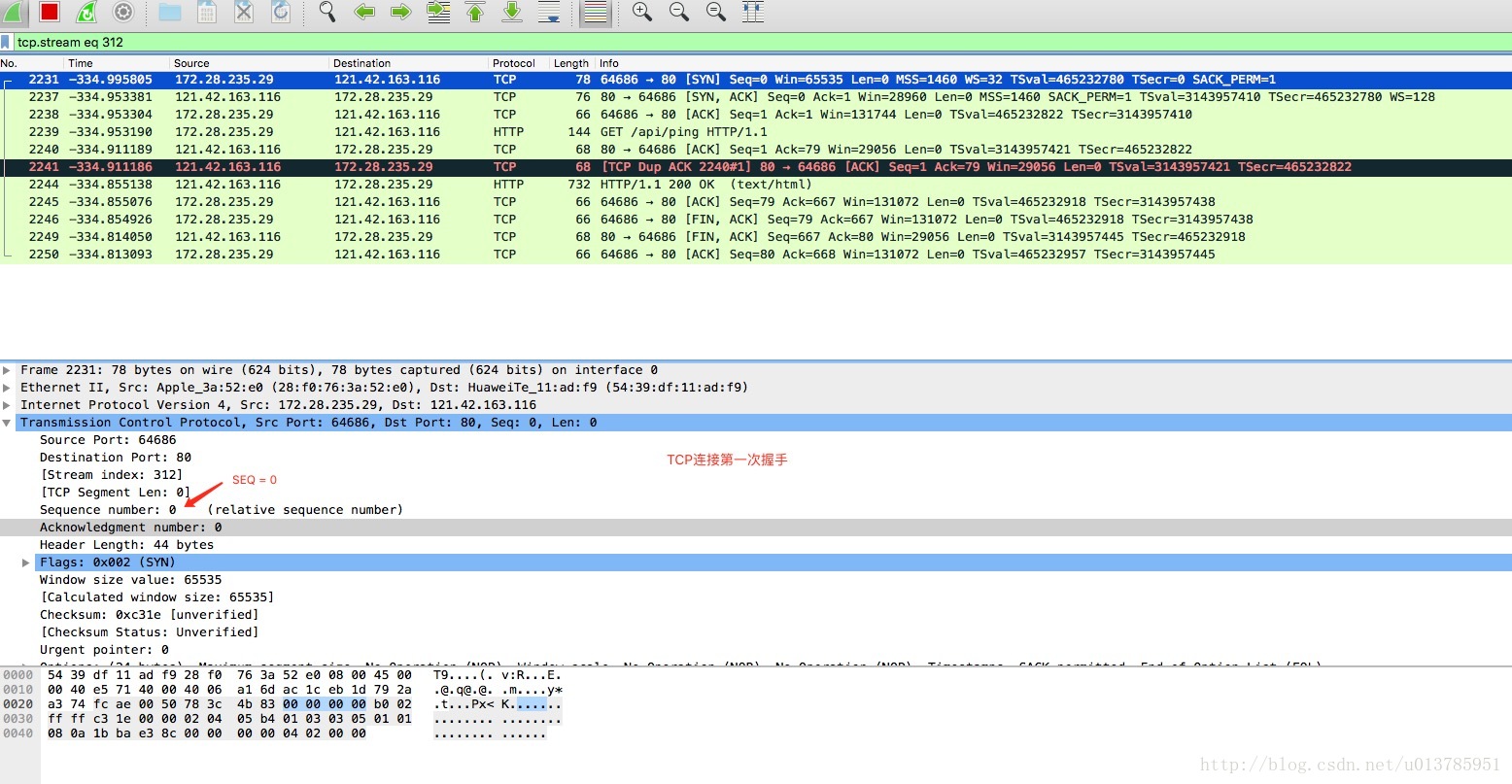

2 如图2所示，在第一次握手的时候，标志位(flag)为SYN，序列号(SEQ)为0。客户端(client)请求简历TCP连接，此时处于SYN_SEND状态，等待服务端(SERVER)确认。

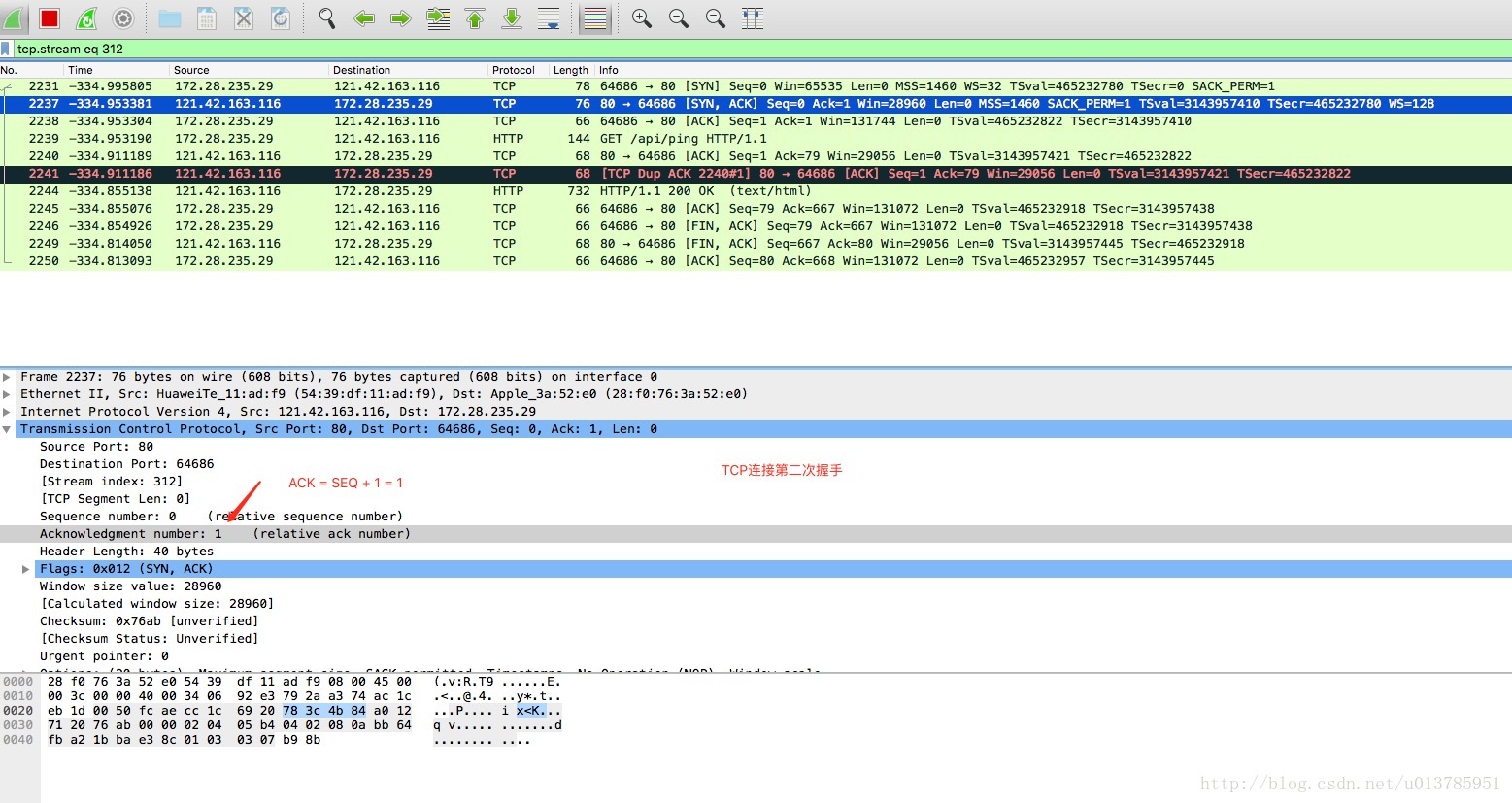

3 如图3所示，在第二次握手的时候，标志位(flag)为SYN,ACK,序列号(SEQ)为0(注意，此处的序列号跟第一次握手的序列号没关系,是用于ACK的确认。下同)。确认序号(ACK) 为客户端发送过来的SEQ +1。服务端进入SYN_RECV状态。

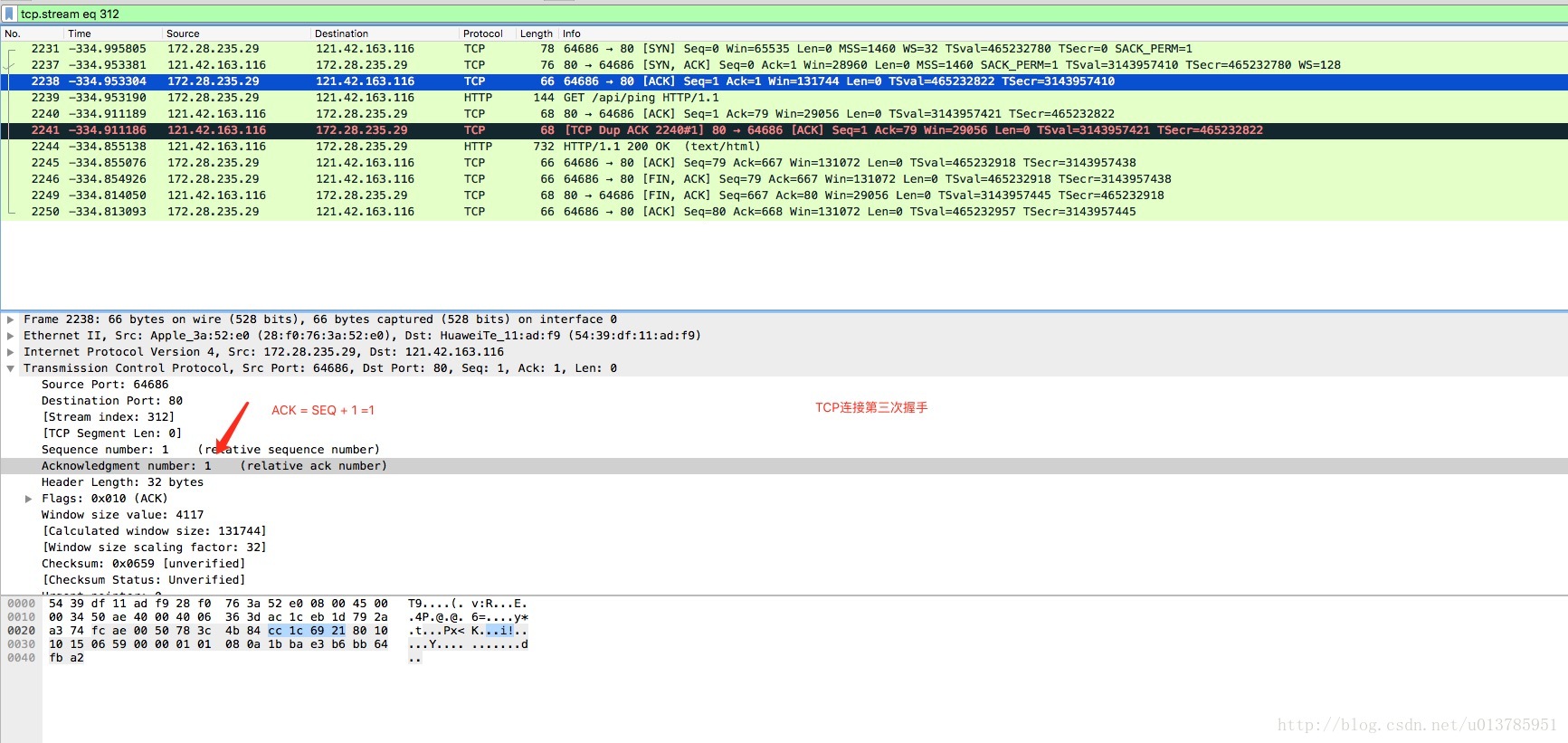

4 如图4所示，在第三次握手的时候，标志位(flag)为ACK。确认序号(ACK) 为服务端发送过来的SEQ +1。客户端和服务器进入ESTABLISHED状态，完成三次握手。

就这样,完成TCP三次握手，建立了连接。

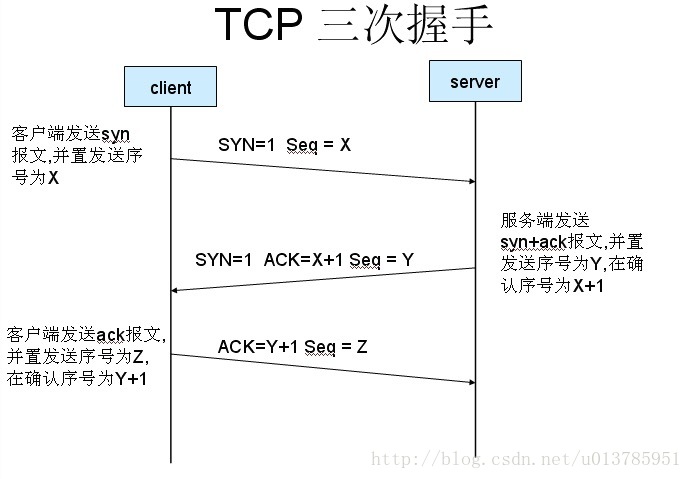

最后盗用一张网上的老图：

这里写图片描述
