android界面布局

一. RelativeLayout相对布局

RelativeLayout 是一个以相对位置显示子视图的视图组。每个视图的位置可以指定为相对于同级元素的位置（例如，在另一个视图的左侧或下方）或相对于父级 RelativeLayout 区域的位置（例如在底部、左侧或中心对齐）。

RelativeLayout 是一个功能非常强大的界面设计实用工具，因为它可以消除嵌套视图组并使布局层次结构保持扁平化，从而提高性能。如果您发现自己使用了多个嵌套的 LinearLayout 组，只需用一个 RelativeLayout 就可以替换它们。

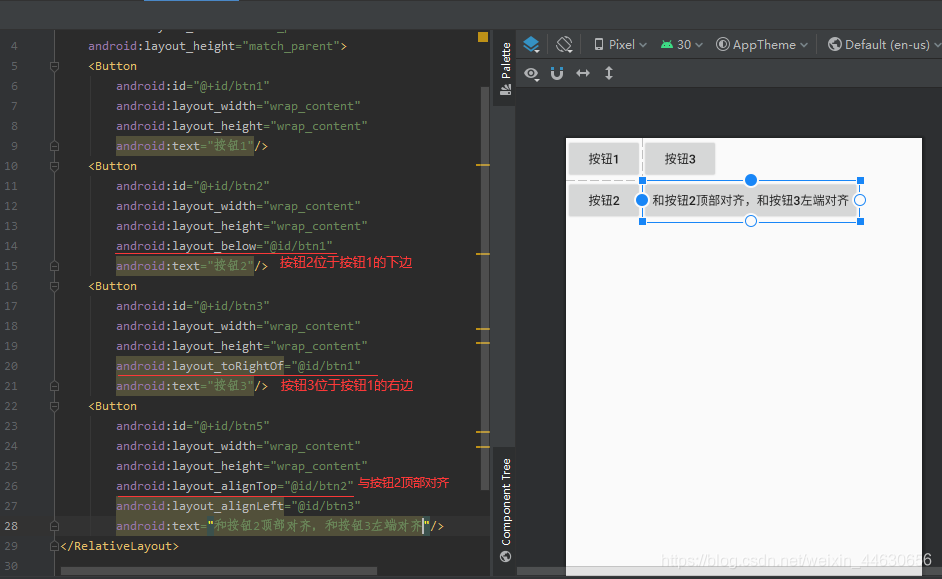

1. xml文件编写

对于参数值为true，相对于父组件

和居中有关的一些属性

Margin和Padding属性：

• Margin:设置组件与父容器(通常是布局)的边距

• Padding:设置组件内部元素间的边距(可以理解为填充)

这两个后面都跟着一个参数,通常用dp作为单位,eg:android:margin = “10dp”

2. java文件编写

代码

    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
//        setContentView(R.layout.activity_main2);//通过xml设置界面

        //创建一个容器
        RelativeLayout relativeLayout=new RelativeLayout(this);

        //创建布局对象并且初始化(包括宽度和高度)
        RelativeLayout.LayoutParams params=new RelativeLayout.LayoutParams
                (RelativeLayout.LayoutParams.WRAP_CONTENT, ViewGroup.LayoutParams.WRAP_CONTENT);
        params.addRule(RelativeLayout.CENTER_IN_PARENT);//控件垂直居中布局

        //创建一个控件
        TextView textView=new TextView(this);
        textView.setText("使用java代码实现布局");
        textView.setTextSize(20);
        textView.setTextColor(Color.RED);

        //把控件加入容器中
        relativeLayout.addView(textView,params);//加入控件和布局方式
        //在MainActivity2中显示relativeLayout布局
        setContentView(relativeLayout);
    }

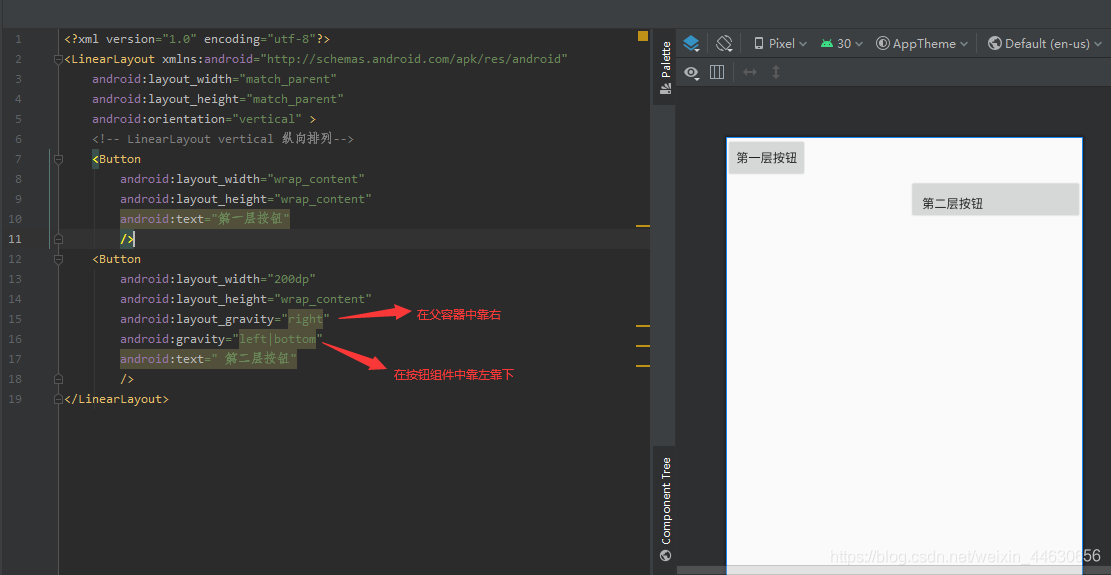

二. LinearLayout线性布局

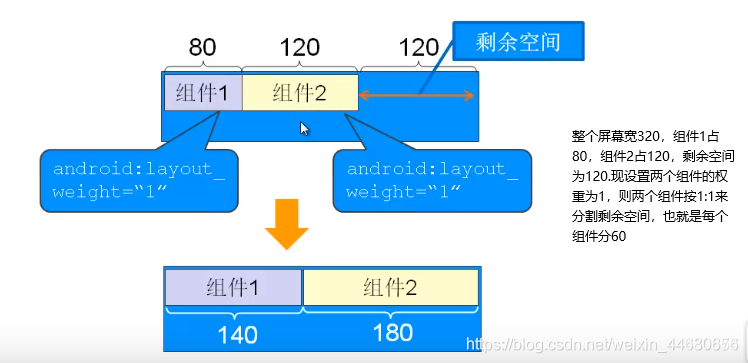

LinearLayout 是一个视图组，用于使所有子视图在单个方向（垂直或水平）保持对齐。您可以使用 android:orientation 属性指定布局方向。

线性布局内的控件不换行or换列，组件依次排列，超出容器的控件则不会被显示

属性说明

代码

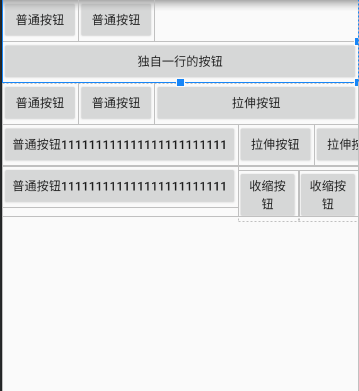

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:id="@+id/layout_main"
    android:orientation="vertical"
    tools:context=".LinearLayoutDemoActivity">

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="100dp"
        android:background="#FF0000">
        <Button
            android:layout_width="wrap_content"
            android:layout_height="match_parent"
            android:text="按钮1"
            android:layout_weight="1"/>
        <Button
            android:layout_width="wrap_content"
            android:layout_height="match_parent"
            android:text="按钮2"
            android:layout_margin="20dp"
            android:layout_weight="1"/>
        <Button
            android:layout_width="wrap_content"
            android:layout_height="match_parent"
            android:text="按钮3"
            android:layout_weight="1"/>
    </LinearLayout>

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="100dp"
        android:background="#00FF00"/>

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="100dp"
        android:background="#0000FF"/>
</LinearLayout>

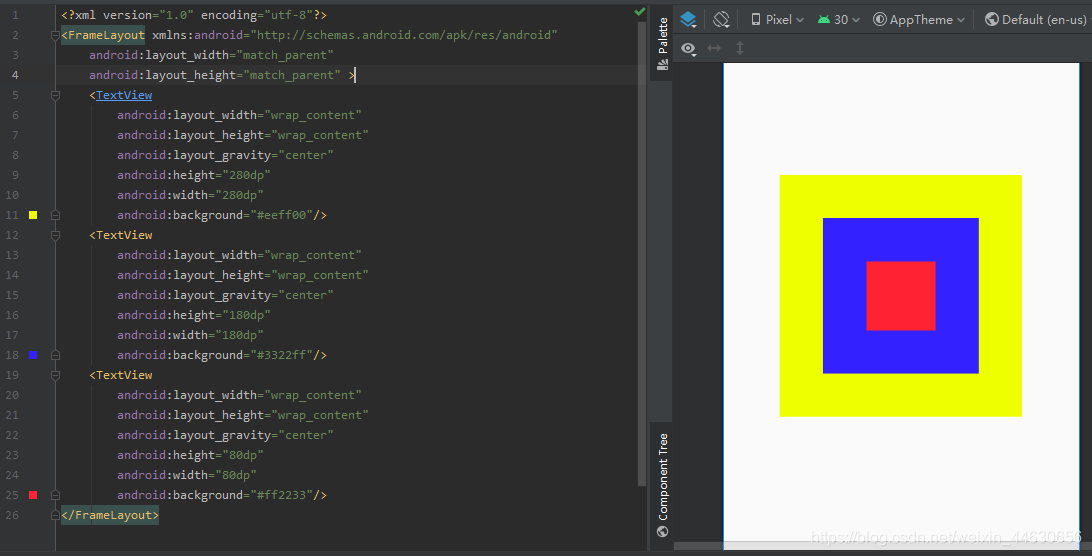

三. FrameLayout帧布局管理器

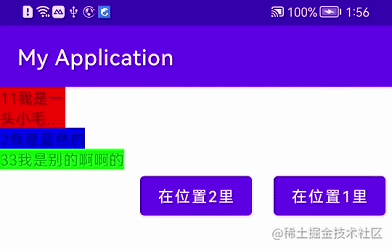

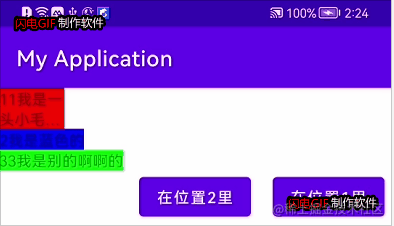

帧布局管理器为每一个放入其中的组件创建一个空白的区域，这些组件按照先后顺序层叠放置，后面的组件会覆盖前面的组件。

在activity_main.xml文件中用FrameLayout标签来定义帧布局管理器。

四. TableLayout表格布局管理器

表格布局属性

表格布局有TableLayout所代表，TableLayout继承了LinearLayout，因此他的本质依然是LinearLayout。

表格布局采用行、列的形式来进行管理，在使用的时候不需要声明多少行、多少列，而是通过添加TableRow、其他组件来控制表格的行数和列数

android:collapseColumns="",隐藏某列。可隐藏多列（多列序号间用英文逗号 , 连接），取值为数字，第几列就取几（注意：列的索引从0开始）

android:stretchColumns=""，表示 被设置的这些列 可拉伸 （注意：TableLayout中列的索引从0开始）

android:shrinkColumns=""用于:设置某列可收缩(当一行中的内容超出屏幕宽度时，缩小该列的空间使这行的内容展示出来)，可多行设置

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity"
    android:orientation="vertical">

    <!-- 第一个TableLayout，指定第二列隐藏 -->
    <TableLayout
        android:id="@+id/tableLayout_one"
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:collapseColumns="1"
        >
        <TableRow>
            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="普通按钮"/>
            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="隐藏按钮"/>
            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="普通按钮"/>
        </TableRow>
        <Button
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="独自一行的按钮"/>
    </TableLayout>

    <!-- 第二个TableLayout，指定第三列允许拉伸 -->
    <TableLayout
        android:id="@+id/tableLayout_two"
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:stretchColumns="2">

        <TableRow>
            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="普通按钮"/>
            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="普通按钮"/>
            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="拉伸按钮"/>
        </TableRow>

    </TableLayout>


    <TableLayout
        android:id="@+id/tableLayout_three"
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        >
        <TableRow>
            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="普通按钮111111111111111111111111"/>
            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="拉伸按钮"/>
            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="拉伸按钮"/>
        </TableRow>
    </TableLayout>

    <!-- 第四个TableLayout，指定第二列，第三列允许收缩 -->
    <TableLayout
        android:id="@+id/tableLayout_four"
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:shrinkColumns="1,2"
        >
        <TableRow>
            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="普通按钮111111111111111111111111"/>
            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="收缩按钮"/>
            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="收缩按钮"/>
        </TableRow>
    </TableLayout>

</LinearLayout>

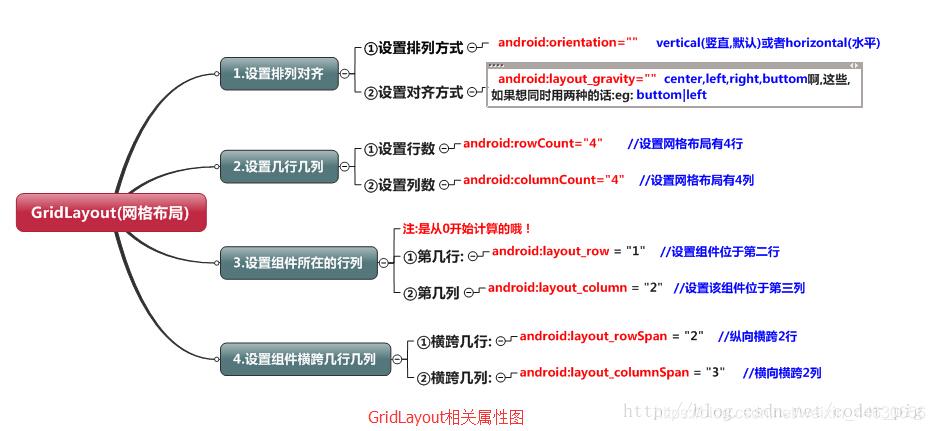

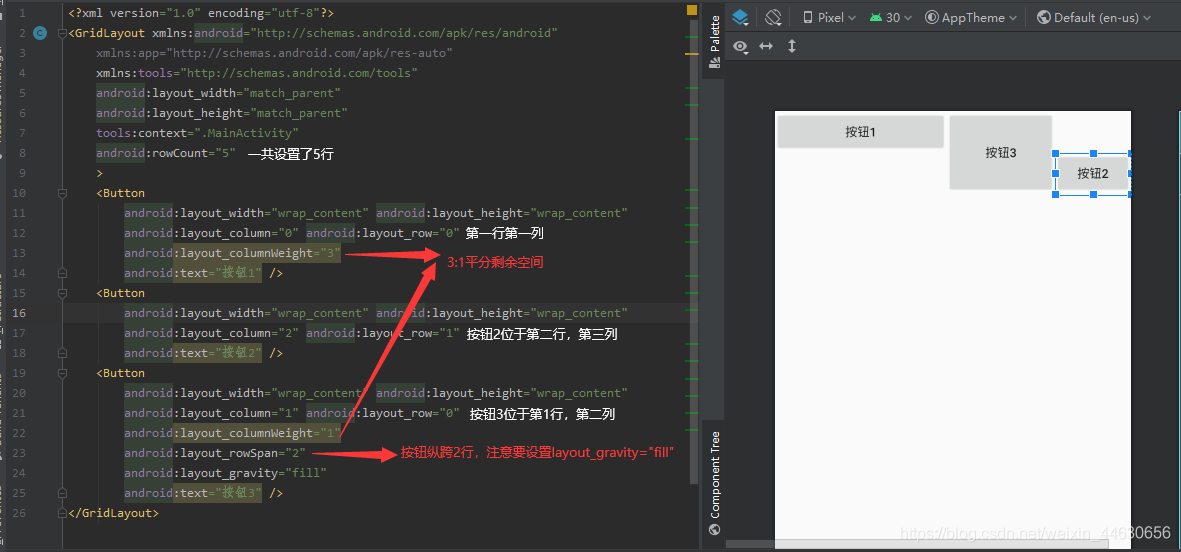

五. GridLayout网格布局管理器

GridLayout网格布局管理器是android 4.0 以后才增加的布局管理器

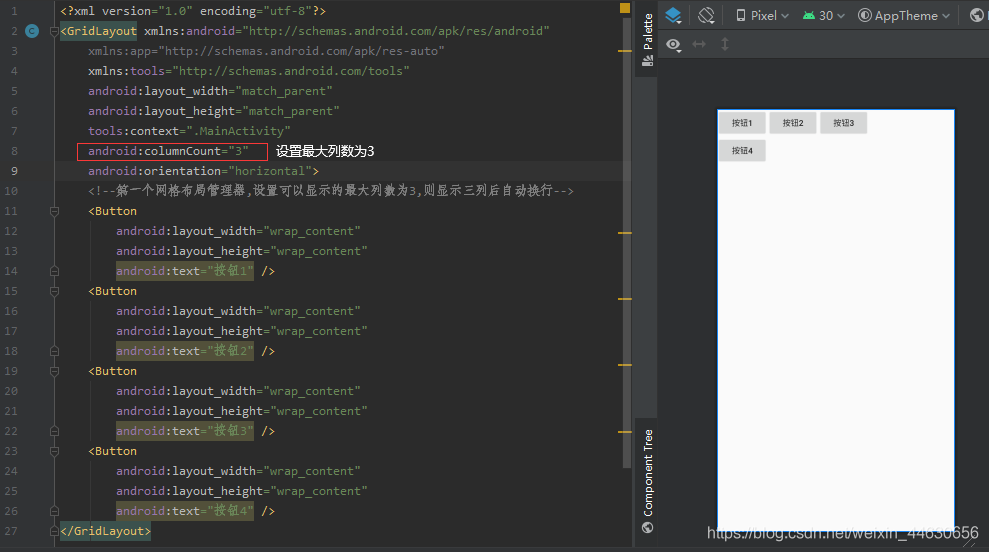

1.android:columnCount :设置网格的最大列数
2.android:orientation:设置网格中组件的排列方式
3.android:rowCount :设置网格的最大行数

GridLayout中的内部类LayoutParams——用来控制各子组件的分布

1.android:layout_column :用来指定子组件位于网格布局管理器的第几列。从第0列算起。
2.android:layout_columnSpan :设置子组件横跨几列。
3.android:layout_columnWeight:设置子组件在水平方向的权重，用来分配水平方向剩余空间
4.android:layout_gravity :用来设置子组件以什么方式占据网格空间
5.android:layout_row :指定子组件位于第几行。
6.android:layout_rowSpan :指定子组件纵向跨几行。
7.android:layout_rowWeight :指定子组件在垂直方向的权重

六. ConstraintLayout约束布局

ConstraintLayout 官方文档

1. 介绍

约束布局ConstraintLayout 是一个ViewGroup，可以在Api9以上的Android系统使用它，它的出现主要是为了解决布局嵌套过多的问题，以灵活的方式定位和调整小部件。从 Android Studio 2.3 起，官方的模板默认使用 ConstraintLayout。

2.为什么要用ConstraintLayout

在开发过程中经常能遇到一些复杂的UI，可能会出现布局嵌套过多的问题，嵌套得越多，设备绘制视图所需的时间和计算功耗也就越多。简单举个例子：

假设现在要写一个这样的布局，可能有人会这么写：

首先是一个垂直的LinearLayout，里面放两个水平的LinearLayout，然后在水平的LinearLayout里面放TextView。这样的写法就嵌套了两层LinearLayout。

有些人考虑到了嵌套布局带来的风险，所以用一个RelativeLayout来装下所有的控件。那么问题来了，既然用RelativeLayout可以解决问题，为什么还要使用ConstraintLayout呢？因为ConstraintLayout使用起来比RelativeLayout更灵活，性能更出色！还有一点就是ConstraintLayout可以按照比例约束控件位置和尺寸，能够更好地适配屏幕大小不同的机型。

3. 示例

例1

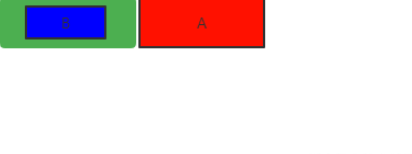

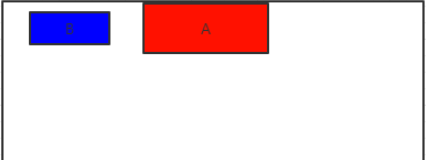

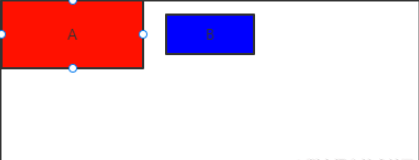

如图下图所示，我们分别用RelativeLayout和ConstraintLayout去实现它：

使用RelativeLayout实现如下

<RelativeLayout...>


    <TextView
        android:id="@+id/txt_a"
        android:layout_centerHorizontal="true"
        .../>

    <RelativeLayout
        android:layout_alignTop="@+id/txt_a"
        android:layout_toLeftOf="@+id/txt_a"
        android:layout_alignBottom="@+id/txt_a"
        ...>

        <TextView
            android:layout_centerInParent="true"
            android:id="@+id/txt_b"
            .../>

    </RelativeLayout>


</RelativeLayout>

这里使用了伪代码，把无关紧要的属性去掉了。相信懂的人都明白。这里用图层表示下，如下：

• 最外层是 RelativeLayout（根布局）

• 红色TextView_A 在顶部且横向居中。

• 使用绿色 RelativeLayout上边和下边和A齐平，从而保证绿色RelativeLayout高度和A一样。且宽度满屏，在A左边

• 蓝色TextView_B 在绿色RelativeLayout里居中。

使用ConstraintLayout实现如下

<androidx.constraintlayout.widget.ConstraintLayout...>

    <TextView
        android:id="@+id/txt_a"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintLeft_toLeftOf="parent"
        .../>

    <TextView
        app:layout_constraintRight_toLeftOf="@+id/txt_a"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintTop_toTopOf="@+id/txt_a"
        app:layout_constraintBottom_toBottomOf="@+id/txt_a"
        android:id="@+id/txt_b"
        .../>

</androidx.constraintlayout.widget.ConstraintLayout>

我们继续看下，他的图层关系，真的简洁。

例2

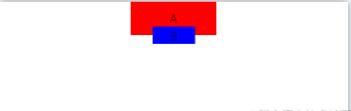

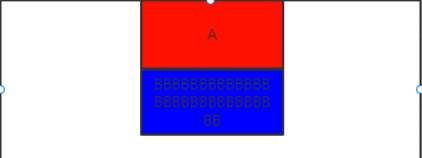

如图下图所示，我们分别用RelativeLayout和ConstraintLayout去实现它：

在xml里。我们无法用RelativeLayout去实现，如下分析

B在A下方，通过 android:layout_below="@+id/txt_a"实现

B要在A底部边框上，垂直居中。那么我们要知道B的height。B再使用marginTop="-height/2"才能达到效果。所以在xml里无法实现，只能去代码里动态计算。

使用ConstraintLayout则可轻松完成：

<androidx.constraintlayout.widget.ConstraintLayout ...>


    <TextView
        android:id="@+id/txt_a"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintLeft_toLeftOf="parent"
        .../>

    <TextView
        app:layout_constraintRight_toRightOf="@+id/txt_a"
        app:layout_constraintLeft_toLeftOf="@+id/txt_a"
        app:layout_constraintTop_toBottomOf="@+id/txt_a"
        app:layout_constraintBottom_toBottomOf="@+id/txt_a"
        android:id="@+id/txt_b"
        .../>

</androidx.constraintlayout.widget.ConstraintLayout>

上面只是简单的2个小例子，实战上在复杂布局里，真的有太多好处。接下我们具体说说把。

4. ConstraintLayout各属性介绍

1. 相对定位

下面来看看相对定位的常用属性：

• layout_constraintLeft_toLeftOf

• layout_constraintLeft_toRightOf

• layout_constraintRight_toLeftOf

• layout_constraintRight_toRightOf

• layout_constraintTop_toTopOf

• layout_constraintTop_toBottomOf

• layout_constraintBottom_toTopOf

• layout_constraintBottom_toBottomOf

• layout_constraintBaseline_toBaselineOf

• layout_constraintStart_toEndOf

• layout_constraintStart_toStartOf

• layout_constraintEnd_toStartOf

• layout_constraintEnd_toEndOf

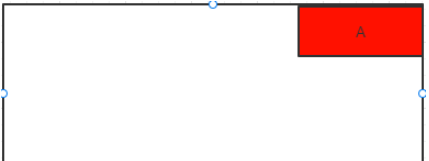

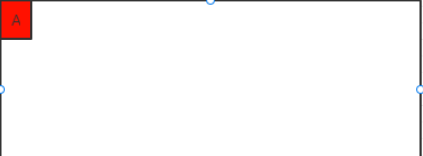

例1，如图：靠右边

实现如图功能：

<TextView
    ...
    app:layout_constraintRight_toRightOf="parent"
    />

ayout_constraintRight_toRightOf 属性还有left、right、top、bottom、start、end等搭配使用。什么意思呢？

• 第一个Right代表 本控件的右边

• 第二个Right代表 要位于目标控件右边。

• 所以app:layout_constraintRight_toRightOf=“parent”； 红色A的右边位于父容器的右边

注意start、end是因为很多国家阅读习惯不一样，比如我们是习惯从左往右阅读。所以start对于我们来说就是left，end就是right。

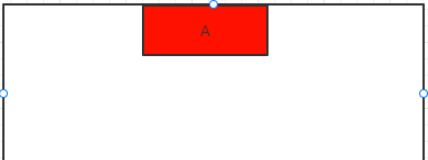

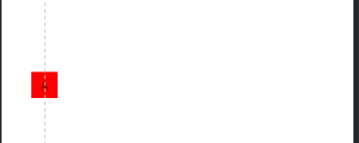

例2，如图：居中

实现如图功能：

<TextView
    ...
    app:layout_constraintRight_toRightOf="parent"
    app:layout_constraintLeft_toLeftOf="parent"
    />

右边和父控件右边对齐，左边和父控件左边对齐。这样就可以达到横向居中，同理竖直。

注意这里居中了。同样还可以用margin进行偏移。也可以利用属性app:layout_constraintHorizontal_bias=“0.5”，进行横向偏移，0.5意思也还算居中。同理竖直的属性。

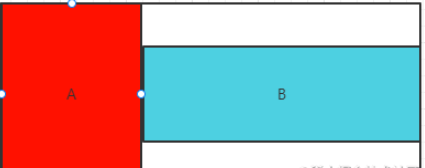

例3，如图：充满屏幕

比如B要在A的右边，且相对A上下居中，而且B要充满剩余横屏：

<TextView
    app:layout_constraintLeft_toRightOf="@+id/txt_a"
    app:layout_constraintRight_toRightOf="parent"
    app:layout_constraintTop_toTopOf="@+id/txt_a"
    app:layout_constraintBottom_toBottomOf="@id/txt_a"
    android:layout_width="0dp"
    ...
    />

要想充满全屏把宽度设置为0dp。然后通过以下代码:

• app:layout_constraintLeft_toRightOf="@+id/txt_a"；B的左边和A的右边对齐

• app:layout_constraintRight_toRightOf=“parent”；B的右边和父容器的右边对齐

这样B就在A的右边，且横向充满屏。注意：在约束布局里match_parent是不生效的。

要想B竖直方向与A平行的话，通过如下代码：

• app:layout_constraintTop_toTopOf="@+id/txt_a"；B的上边和A的上边对齐

• app:layout_constraintBottom_toBottomOf="@id/txt_a"；B的下边和A的下边对齐

这样就可以让B在A右边，上下居中。

例4，如图：不嵌套居中

在列表里我们经常会遇到这样的需求，A是一张图片，title是标题，des是描述。用RelativeLayout的做法是:继续用一个layout布局包裹title和des，居中然后放在A的右边。

用ConstraintLayout的话不用嵌套，3个view就搞定了。如下：

<ImageView
    ...
    />


<TextView
    app:layout_constraintTop_toTopOf="@+id/image"
    app:layout_constraintBottom_toTopOf="@+id/txt_des"
    android:id="@+id/txt_title"
    ...
    />

<TextView
    app:layout_constraintTop_toBottomOf="@+id/txt_title"
    app:layout_constraintBottom_toBottomOf="@+id/image"

   * 这个时候你会发现还没有居中因为还缺了一条约束，title在des上边；
    android:id="@+id/txt_des"
    ...
    />

因为例3，已经讲过如何全屏了，这里主要讲title和des如何居中：

• des 在title下面；app:layout_constraintTop_toBottomOf="@+id/txt_title"

• title上边和图片A上边对齐；app:layout_constraintTop_toTopOf="@+id/image"

• des下边和图片A下边对齐；app:layout_constraintBottom_toBottomOf="@+id/image"

• 这个时候你会发现还没有居中因为还缺了一条约束，title在des上边； app:layout_constraintBottom_toTopOf="@+id/txt_des"，这和RelativeLayout有些区别

例5，如图：控件大小不一样时根据文本对齐

如图所示，两个TextView的高度不一致，但是又希望他们文本对齐，这个时候就可以使用layout_constraintBaseline_toBaselineOf，代码如下：

<TextView
    android:id="@+id/TextView1"
    .../>

<TextView
    android:id="@+id/TextView2"
    ...
    app:layout_constraintLeft_toRightOf="@+id/TextView1"
    app:layout_constraintBaseline_toBaselineOf="@+id/TextView1"/>

效果如下：

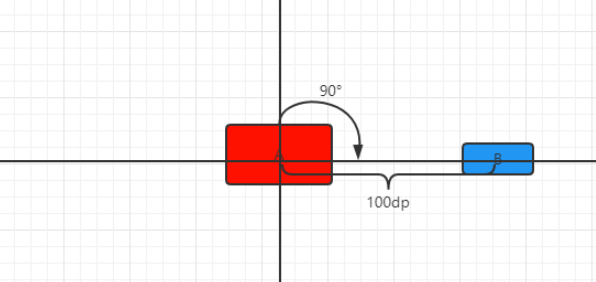

2、角度定位

实现代码如下：

<TextView
    android:id="@+id/txt_a"
    ...
     />

<TextView
    app:layout_constraintCircle="@+id/txt_a"；
    app:layout_constraintCircleAngle="90"
    app:layout_constraintCircleRadius="100dp"
    android:id="@+id/txt_b"
    ...
    />

• app:layout_constraintCircle="@+id/txt_a"；B相对于A角度定位

• app:layout_constraintCircleAngle=“90”；角度定位角度为90°

• app:layout_constraintCircleRadius=“100dp”；B中心与A中心相差100dp

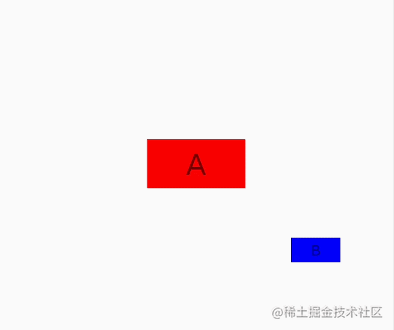

这个时候我也在想有什么用呢？我觉得可以用在某些自定义view上。比如圆形menu、实现时钟更简单了。我用属性动画，实现一个效果你就明白了。录制有点卡顿，真机不会…

3、边距

3.1、margin

ConstraintLayout的边距常用属性如下：

• android:layout_marginStart

• android:layout_marginEnd

• android:layout_marginLeft

• android:layout_marginTop

• android:layout_marginRight

• android:layout_marginBottom

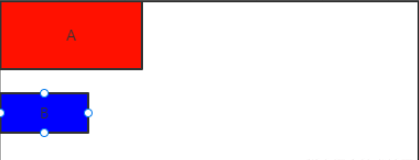

margin 值要生效，一定是伴随约束属性的。什么意思呢，要实现如图功能：

代码实现如下：

<TextView
    android:id="@+id/txt_a"
    ...
     />

<TextView
    android:layout_marginLeft="20dp"
    app:layout_constraintLeft_toRightOf="@+id/txt_a"
    android:id="@+id/txt_b"
    ...
     />

• 比如B左边和A的右边对齐app:layout_constraintLeft_toRightOf="@+id/txt_a"，此时在B上加上margin值生效

• 如果这个时候在A上加上android:layout_marginRight=“50dp”，是不生效的。谨记

3.2、goneMargin

goneMargin主要用于约束的控件可见性被设置为gone的时候使用的margin值，属性如下：

• layout_goneMarginStart

• layout_goneMarginEnd

• layout_goneMarginLeft

• layout_goneMarginTop

• layout_goneMarginRight

• layout_goneMarginBottom

比如要实现如下功能，从图1–>图2：

图1如下：

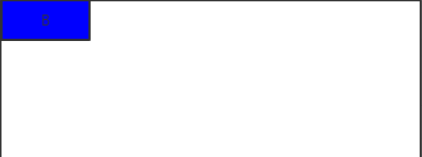

图2如下：

隐藏A的时候B要置顶排布。在RelativeLayout里，我们只需要在A里使用Margin_Bottom=“20dp”,然后对A进行隐藏就可以实现了。但是在ConstraintLayout里，因为margin生效必须要有约束，所以这个时候B就要使用goneMargin属性，实现代码如下：

<TextView
    android:id="@+id/txt_a"
    android:visibility="gone"
    ...
     />

//意思就是当有约束的控件隐藏时，goneMargin就会生效，那么B就会置顶排布。
<TextView
    android:id="@+id/txt_b"
    app:layout_constraintTop_toBottomOf="@+id/txt_a"
    android:layout_marginTop="20dp"
    app:layout_goneMarginTop="0dp"
    ...
     />

4、尺寸

在ConstraintLayout里，设置尺寸大小的有3个：

• 设置固定的dp值

• wrap_content

• 0dp（MATCH_CONSTRAINT），前面讲过match_parent是不生效的。如果想达到match_parent的效果只能通过0dp和约束来达到。

4.1、满屏

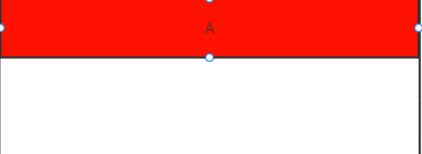

比如控件A满屏（在2.1.3一样），如下效果：

则通过如下代码实现：

<TextView
    android:layout_width="0dp"
    app:layout_constraintLeft_toLeftOf="parent"
    app:layout_constraintRight_toRightOf="parent"
    ...
    />

4.2、layout_constraintWidth_max

属性 layout_constraintWidth_max 在使用dp固定值的时候和 android:maxWidth=“100dp” 用法是一致的。

但是layout_constraintWidth_max可以搭配属性 app:layout_constraintWidth_percent=“0.5” 使用，什么意思呢。

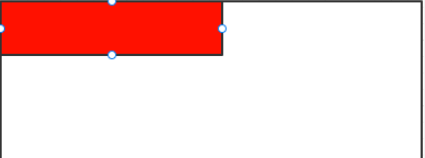

比如我们要实现红色区域占父容器宽度的一半：

实现代码如下：

<TextView
    app:layout_constraintLeft_toLeftOf="parent"
    android:layout_width="0dp"
    android:text=""
    app:layout_constraintWidth_max="wrap"
    app:layout_constraintWidth_percent="0.5"
    ...
     />

这里这样设置的时候，意思最大宽度是父容器的一半。注意这里text=""空的时候，会像图中直接展示父容器的一半，假设我们给text="A"设置上值后,如下图，那么只会展示A的宽度，但最大宽度是父容器一半。

4.3、app:layout_constrainedWidth

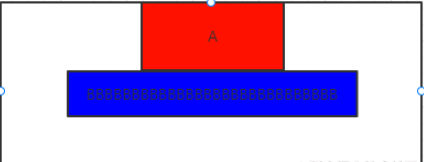

app:layout_constrainedWidth=“true” 属性，是按约束去限制宽度，什么意思呢？我们先不加上这条属性，实现如下图效果是这样的：

代码是这样的：

<TextView
    android:id="@+id/txt_a"
    ...
     />


<TextView
    app:layout_constraintLeft_toLeftOf="@id/txt_a"
    app:layout_constraintRight_toRightOf="@id/txt_a"
    app:layout_constraintTop_toBottomOf="@+id/txt_a"
    android:id="@+id/txt_b"
    android:layout_width="wrap_content"
    android:text="BBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBB"
    ...
     />

给txt_b加上 app:layout_constrainedWidth=“true” 属性后，就会实现下面的效果：

意思就是B的最大宽度按照A的宽度来约束，这里要注意的是，B的宽度是wrap_content。假设这里是0dp的话，那这里就另外一种情况了，意思就是B的宽度和A的宽度一样宽。

4.4、layout_constraintDimensionRatio 宽高比

app:layout_constraintDimensionRatio=“1:1”,宽高比，注意这一条属性要生效的话要达到2个条件：

• 其中一条边为0dp

• 其中一条边为固定值或wrap_content

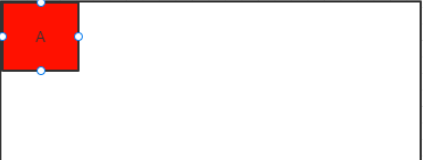

比如要实现如下，一个正方形的A：

代码如下：

<TextView
    android:id="@+id/txt_a"
    android:layout_width="0dp"
    android:layout_height="50dp"
    app:layout_constraintDimensionRatio="1:1"
    ...
    />

5、链/约束.

指多个控件在一条方向上相互约束，形成一条链子似的。（这里还不算是线性布局， 因为还没加权重）

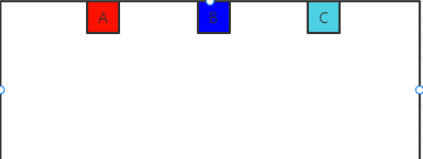

比如实现如下：

代码如下：

<TextView
    android:id="@+id/txt_1"
    app:layout_constraintLeft_toLeftOf="parent"
    app:layout_constraintRight_toLeftOf="@+id/txt_2"
    ...
    />

<TextView
    android:id="@+id/txt_2"
    app:layout_constraintLeft_toRightOf="@+id/txt_1"
    app:layout_constraintRight_toLeftOf="@id/txt_3"
    ...
    />

<TextView
    android:id="@+id/txt_3"
    app:layout_constraintLeft_toRightOf="@id/txt_2"
    app:layout_constraintRight_toRightOf="parent"
    ...
    />

这样就在横向方向形成一条链子了（同理纵向），在一条链子的第一个控件也就是链头，我们可以加上layout_constraintHorizontal_chainStyle来改变整条链的样式，有3中

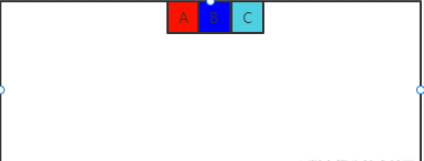

• spread就是上面的样子

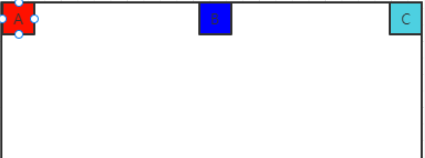

• spread_inside

• packed

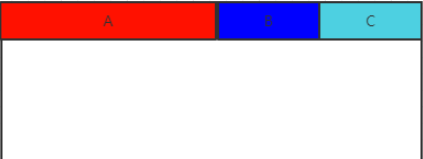

上面的降的宽度都是wrap_content，如果我们把宽度设置为0do然后通过属性layout_constraintHorizontal_weight（同理纵向），加上权重后，就是我们的线性布局。比如实现如下：

代码：

<TextView
    android:id="@+id/txt_1"
    android:layout_width="0dp"
    app:layout_constraintHorizontal_weight="2"
    app:layout_constraintLeft_toLeftOf="parent"
    app:layout_constraintRight_toLeftOf="@+id/txt_2"
    ...
    />

<TextView
    android:id="@+id/txt_2"
    android:layout_width="0dp"
    app:layout_constraintHorizontal_weight="1"
    app:layout_constraintLeft_toRightOf="@+id/txt_1"
    app:layout_constraintRight_toLeftOf="@id/txt_3"
    ...
    />

<TextView
    android:id="@+id/txt_3"
    android:layout_width="0dp"
    app:layout_constraintHorizontal_weight="1"
    app:layout_constraintLeft_toRightOf="@id/txt_2"
    app:layout_constraintRight_toRightOf="parent"
    ...
    />

6、辅助工具

6.1、Guideline

guideline和辅助先一样，运行项目的时候，不会显示在界面上。也不用担心会消耗性能，因为在其onDraw方法里，没有具体的实现。guideline属性具体如下：

• android:orientation=“vertical” 纵向辅助线，同理横向

• 然后就是确定辅助线的位置，通过下面3个属性，多个出现时只会有一个生效，权重是百分比 > begin > end

app:layout_constraintGuide_percent=“0.5” 在父布局的百分比位置
app:layout_constraintGuide_begin=“10dp” 距离父布局开始位置，横向为左，纵向为顶部
app:layout_constraintGuide_end=“10dp” 距离父布局末尾位置

比如我们之前经常会写 时间轴 类似的控件。就可以用这个guideline辅助完成。

6.2、Barrier

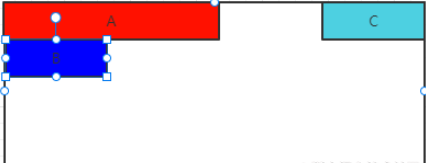

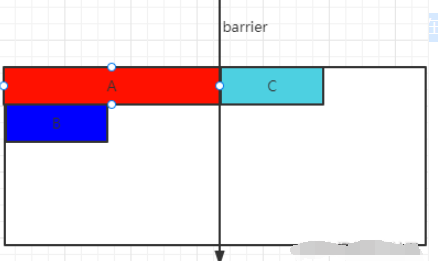

假设有3个控件A、B、C，如果我们A，B的宽度不固定，同时又希望C在A,B的右边。如果用一个布局把A,B包裹起来，然后让C在A,B右边可以实现，如果不像嵌套就要通过Barrier了，如下图：

实现代码如下：

<TextView
    android:id="@+id/txt_1"
    ...
    />

<TextView
    android:id="@+id/txt_2"
    app:layout_constraintTop_toBottomOf="@+id/txt_1"
    ...
    />

<androidx.constraintlayout.widget.Barrier
    android:id="@+id/barrier"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    app:barrierDirection="right"
    app:constraint_referenced_ids="txt_1,txt_2" />

<TextView
    android:id="@+id/txt_3"
    app:layout_constraintLeft_toRightOf="@+id/barrier"
    ...
    />

Barrier属性有：

• app:barrierDirection=“right” 为屏障时，哪个方向的屏障，图中是A和B的右边

• app:constraint_referenced_ids=“txt_1,txt_2” 为屏障引用的id，用逗号隔开

注意，这里是为减少布局嵌套。必要时我觉得可以灵活运用嵌套。

6.3、Group

Group可以把多个控件归为一组，方便隐藏或显示一组控件。被布局Layout嵌套的控件A,B，我们要隐藏他只需要隐藏这个嵌套布局Layout即可。在ConstraintLayout里，没有了布局嵌套隐藏A，B就通过Group实现：

<androidx.constraintlayout.widget.Group
    android:visibility="gone"
    android:id="@+id/group"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    app:constraint_referenced_ids="txt_1,txt_2"
    />

6.4、Placeholder：小重点。

网上很多资料对这Placeholder都一比带过。看了我这里的介绍，你会更清楚怎么使用Placeholder。

Placeholder从名字看，就是占位的意思。你可以在一个页面设置多个不同位置的占位。然后通过代码setContentId直接可以改变某个view移动到我们的占位图里。什么意思呢。请看下图：

我在界面上设置了2个Placeholder。通过2个按钮，控制蓝色TextView处于在哪个PlaceHolder里。

• 首先通过app:content="@+id/txt_blue"，让蓝色textView默认在placeholder_1的位置。

• 注意蓝色textView还是需要在xml里的。

<TextView
    android:id="@+id/txt_red"
    ...
     />


<androidx.constraintlayout.widget.Placeholder
    android:id="@+id/placeholder_1"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    app:layout_constraintLeft_toLeftOf="parent"
    app:layout_constraintTop_toBottomOf="@+id/txt_1"
    app:content="@+id/txt_blue"
    />

<TextView
    android:id="@+id/txt_green"
    app:layout_constraintLeft_toLeftOf="parent"
    app:layout_constraintTop_toBottomOf="@+id/placeholder_1"
    ...
    />

<androidx.constraintlayout.widget.Placeholder
    android:id="@+id/placeholder_2"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    app:layout_constraintRight_toRightOf="parent"
    app:layout_constraintTop_toTopOf="parent" />


<TextView
    android:id="@+id/txt_blue"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    ...
     />

2个按钮我没写上去懂的都懂，那2个按钮上的代码呢？注意看了。这可能是google还没有解决这话bug。下面我来说下

• 当点击按钮“在位置2里”，把蓝色textView放进placeholde_2，通过placeholde_2.setContentId(R.id.txt_2);

• 注意此时placeholde_1还是占据着蓝色textView的高度。

• 当点击“在位置1里”，我们首先要把placeholde_2里蓝色TextView的引用清空掉，用placeholde_2.setContentId(-1);

• 因为placeholde_1有之前蓝色TextView的引用，虽然是同一个东西，但是设置会不生效。必须清楚掉之前的引用（看源码得出来的结果）。通过placeholde_1.setContentId(-1);

• 最后通过placeholde_1.setContentId(R.id.txt_2);就可以使蓝色textView又回到了placeholde_1身上了

具体代码如下：

findViewById(R.id.buttonPanel).setOnClickListener(v ->{
    placeholde_2.setContentId(R.id.txt_2);
});


findViewById(R.id.buttonPane2).setOnClickListener(v ->{
    placeholde_2.setContentId(-1);
    placeholde_1.setContentId(-1);
    placeholde_1.setContentId(R.id.txt_2);
});

如果这个时候，我们想只要Placeholder移除了蓝色TextView。我们就让Placeholder也隐藏不可见。其实是有办法的。

• 步骤1：给Placeholder加上属性app:placeholder_emptyVisibility=“gone”。

• 步骤2：除了以上步骤，我们还要搭配setContentId(-1)，才可以实现效果。

看效果：

代码实现如下：

findViewById(R.id.buttonPanel).setOnClickListener(v ->{
    placeholde_1.setContentId(-1);
    placeholde_2.setContentId(R.id.txt_2);
});


findViewById(R.id.buttonPane2).setOnClickListener(v ->{
    placeholde_2.setContentId(-1);
    placeholde_1.setContentId(R.id.txt_2);
});

6.5、Layer

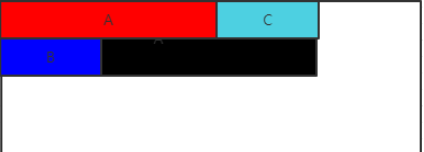

Layer什么效果呢。比如A B C在如图排布，想在想要有一个黑色背景包裹A，B，C，达到如图效果：

实现如下：

<androidx.constraintlayout.helper.widget.Layer
    android:id="@+id/layer"
    android:background="#000"
    app:constraint_referenced_ids="txt_a,txt_b,txt_c"
    android:padding="15dp"
    ...
    />


<TextView
    android:id="@+id/txt_a"
    ...
    />


<TextView
    android:id="@+id/txt_b"
    ...
    />


<TextView
    android:id="@+id/txt_c"
    ...
    />

经过我实际测试，其实Layer能完全代替的了2.6.3的Group，但是不能实现Barrier的功能。

6.6、Flow

直接看图把，简单实现这种网格布局：

代码如下：

<androidx.constraintlayout.helper.widget.Flow
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    app:layout_constraintLeft_toLeftOf="parent"
    app:layout_constraintRight_toRightOf="parent"
    app:layout_constraintTop_toTopOf="parent"
    app:flow_verticalGap="10dp"
    app:flow_wrapMode="aligned"
    app:flow_maxElementsWrap="4"
    app:constraint_referenced_ids="txt_1,txt_2,txt_3,txt_4,txt_5,txt_6" />

<TextView
    android:id="@+id/txt_1"
    ...
    />

<TextView
    android:id="@+id/txt_2"
    ...
    />

<TextView
    android:id="@+id/txt_3"
    ...
    />

<TextView
    android:id="@+id/txt_4"
    ...
    />

<TextView
    android:id="@+id/txt_5"
    ...
    />

<TextView
    android:id="@+id/txt_6"
    ...
    />


<TextView
    android:id="@+id/txt_7"
    android:layout_width="0dp"
    android:layout_height="0dp"
    android:text="7"
    app:layout_constraintLeft_toLeftOf="@+id/txt_3"
    app:layout_constraintRight_toRightOf="@+id/txt_4"
    app:layout_constraintBottom_toBottomOf="@+id/txt_6"
    app:layout_constraintTop_toTopOf="@+id/txt_6"
    ...
    />

没有约束就可以实现这种效果了。而且因为不是嵌套txt_7可以根据Flow里的元素进行约束实现自己想要的样式，这里就不过多介绍了，感兴趣的朋友可以自己去试试，介绍下属性把：

• app:flow_wrapMode=“aligned” 有3个值。

• app:flow_maxElementsWrap=“4” 一行几个元素

• app:flow_verticalGap=“10dp” 竖直间距

• app:flow_horizontalGap=“10dp” 横向间距

• android:orientation=“horizontal” 水平方向的流式还是竖直方向的流式

• app:flow_verticalAlign =“top” 值有top，bottom，center，baseline。每一行元素的对齐方式

• app:flow_horizontalStyle = “ spread | spread_inside | packed ” 当wrapMode为chain或ALIGNED时生效

• app:flow_horizontalBias = “ float " low的bias偏移，只在style为packed时生效

6.7、ImageFilterButton/ImageFilterView

功能很强大控件，包括圆角，图片滤镜等。

ImageFilterButton/ImageFilterView

七. CardView实现卡片式布局效果

CardView是用于实现卡片式布局效果的重要控件，实际上也是一个frameLayout,只是额外提供了圆角和阴影，看上去有立体效果。

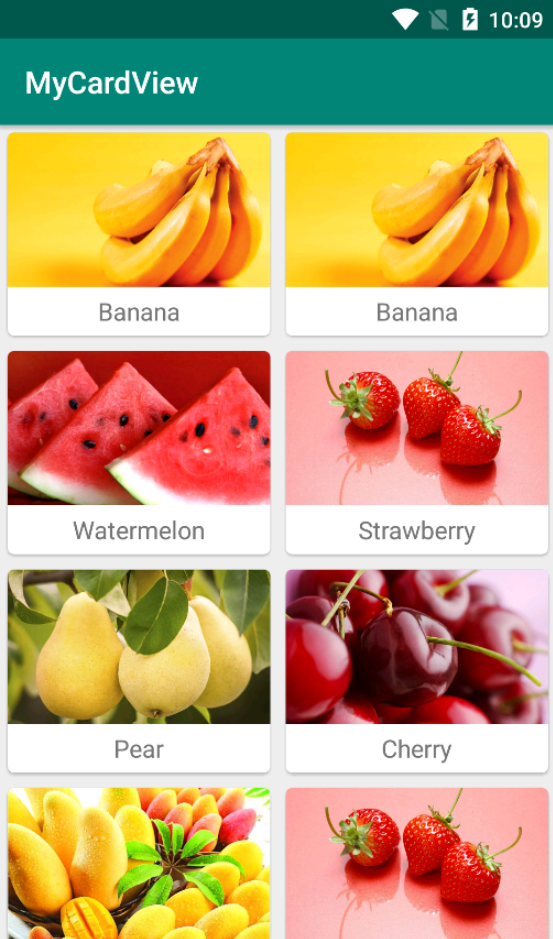

效果如下：

<?xml version="1.0" encoding="utf-8"?>
<androidx.cardview.widget.CardView
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:layout_margin="5dp"
    app:cardCornerRadius="4dp">

    <LinearLayout
        android:orientation="vertical"
        android:layout_width="match_parent"
        android:layout_height="wrap_content">

        <ImageView
            android:id="@+id/fruit_image"
            android:layout_width="match_parent"
            android:layout_height="100dp"
            android:scaleType="centerCrop" />

        <TextView
            android:id="@+id/fruit_name"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_gravity="center_horizontal"
            android:layout_margin="5dp"
            android:textSize="16sp" />
    </LinearLayout>

</androidx.cardview.widget.CardView>
