格雷码（Gray）和二进制（Binary）之间转换及其实现（C代码）前置：位操作BCD码与格雷码对应表BCD码转格雷码格雷码转BCD码参考代码

104 阅读 0 评论 69 点赞

我是靠谱客的博主靓丽含羞草，这篇文章主要介绍格雷码（Gray）和二进制（Binary）之间转换及其实现（C代码）前置：位操作BCD码与格雷码对应表BCD码转格雷码格雷码转BCD码参考代码，现在分享给大家，希望可以做个参考。

前置：位操作

指定的某一位置1

复制代码

1
 #define setbit(x,y)  x|=(1<<y)

指定的某一位置0

复制代码

1
 #define clrbit(x,y)  x&=~(1<<y)

指定的某一位数取反

复制代码

1
#define reversebit(x,y)  x^=(1<<y)

获取的某一位的值

复制代码

1
 #define getbit(x,y)   ((x) >> (y)&0x011)

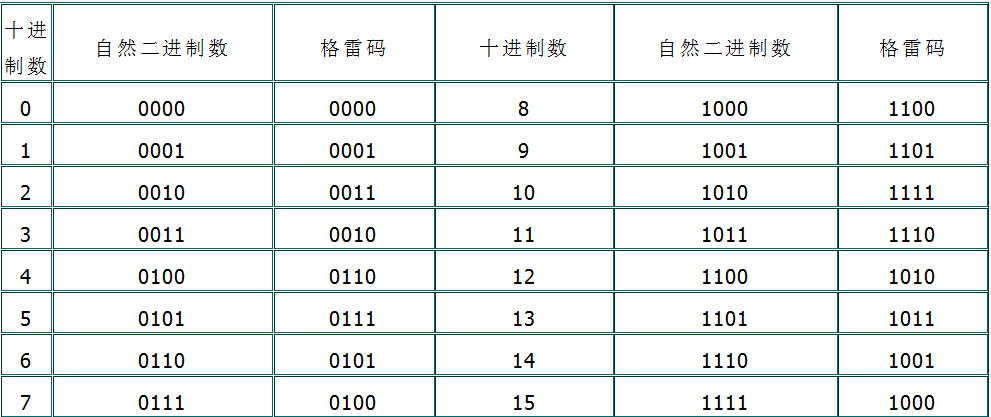

BCD码与格雷码对应表

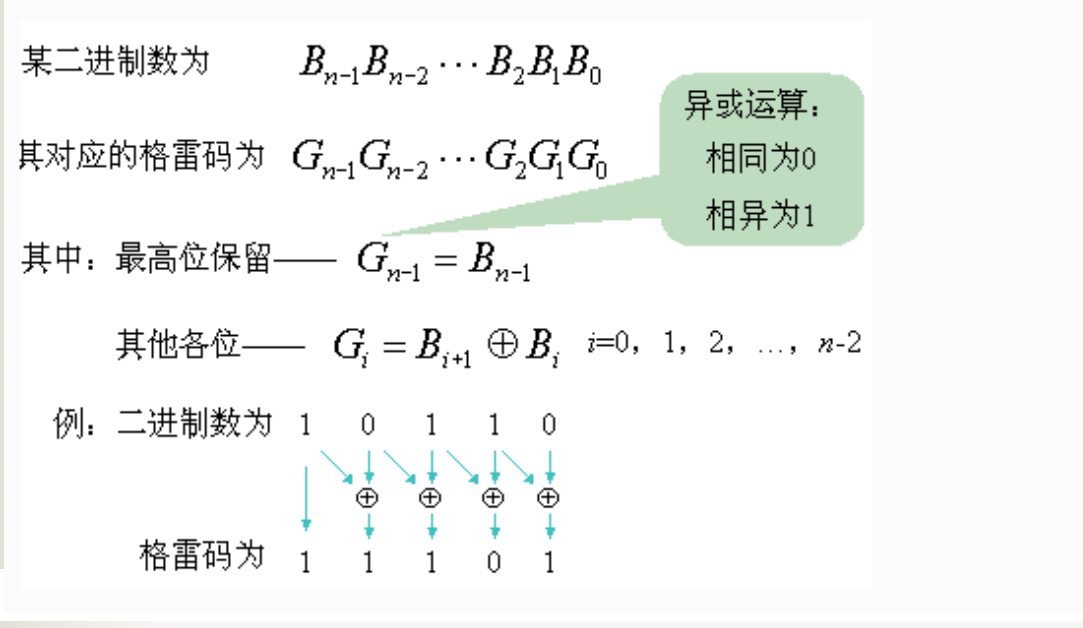

BCD码转格雷码

二进制码转换成二进制格雷码，其法则是保留自然二进制码的最高位作为格雷码的最高位，而次高位格雷码为二进制码的高位与次高位相异或，而格雷码其余各位与次高位的求法相类似。

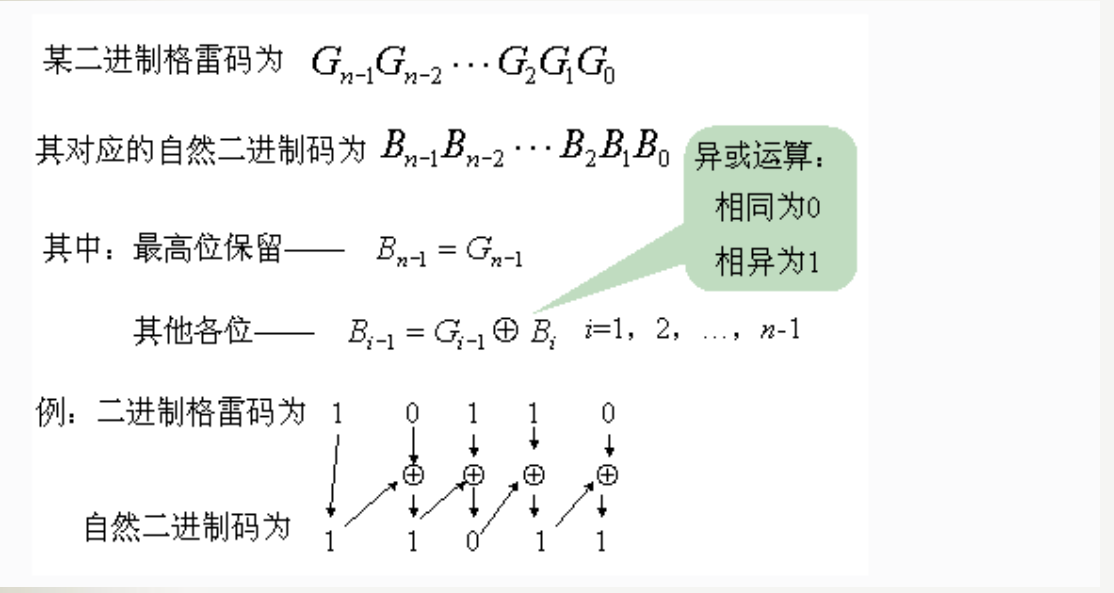

格雷码转BCD码

二进制格雷码转换成二进制码,其法则是保留格雷码的最高位作为二进制码的最高位，而次高位二进制码为高位二进制码与次高位格雷码相异或，而二进制码的其余各位与次高位二进制码的求法相类似。

参考代码

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
#include <iostream>
#include <math.h>

int bcd2gray(int bcd) {
	return bcd ^ (bcd >> 1);
}

int gray2bcd(int gray) {
	int bcd = 0x0;
	int size = log2(gray);

	bcd |= (1 << size);
	for ( int i = size; i > 0; i--) {
		bcd |= (((bcd >> i) & 0x01) ^ ((gray >> (i - 1)) & 0x01)) << (i-1);
	}

	return bcd;
}

int main() {
	int gray_code = 0x16;
	int bcd_code = 0x16;
	std::cout << bcd2gray(bcd_code) << std::endl;
	std::cout << gray2bcd(gray_code) << std::endl;

	return 0x0;
}
