概述

SM系统

输入的数据一部分用于天线选择，一部分用于星座调制，每次只有一根天线被激活。假设发射天线数nTx=4,调制进制M=16，则一次传输的比特长度为

设发射信号为,则前两位信号1 0用来激活天线索引，即选择第三根天线作为发射天线，后四位信号 1 1 0 0用作星座调制信号。

星座调制：PSK调制

发射信号X：PSK调制后的信号

Q:激活天线索引如何携带信息？

A：选择的是第三根天线，发射信号1 1 0 0星座调制以后符号为，则发射信号，最大似然算法检测算法检测出信号后，可以知道发射天线是第三根，译码出天线索引信号为 1 0 ，将天线索引携带信息译出。

信道H：广义信道即瑞利信道加估计误差

Q：估计误差的原理？

A：设置相关系数，相关系数根据发射接收设备自定义，计算最小均方误差

matlab仿真代码为：

main函数：

%---------SM系统仿真------------------
nTx=4;
nRx=4;
n_sm=1;
M=4;
SNR_dB=0:3:30;
L=log2(nTx)+log2(M); %一帧的长度
N=10000;%帧数
length_as=log2(nTx);
length_bit=log2(M);
BER=zeros(1,length(SNR_dB));
rho_r=0.4;
K=1;
err=0;
for i=1:length(SNR_dB)

    SNR=SNR_dB(i)
     rou=10^(SNR/10);%the average signal to noise ratio (SNR) at each receive antenna
     N0=n_sm/rou;
     err_num=0;
   for k=1:N
      %----------------SM调制---------------%
       x=zeros(1,L);
       x=rand(1,L)>0.5;

       output=s_mod(x,length_bit,M,length_as,L);%sm调制函数

      %-----------------信道------------------%
%       H=(1/sqrt(2))*(randn(nRx,nTx) + 1i*randn(nRx,nTx));
%       n=(sqrt(N0/2))*(randn(nRx,n_sm)+ 1i*randn(nRx,n_sm));

       H=Generalized_Channel(nRx,nTx,rho_r,K,err);

       n=1/sqrt(2)*(randn(nRx,n_sm) + 1i*randn(nRx,n_sm));% AWGN
      %---------------过信道------------------%
%         y= H *output'
        y= H *output'  + (sqrt(N0))*n ;
      %----------------ML检测-----------------%
       y_detect=ml_dectect(y,H,length_as,length_bit,M,L);

      %---------------误比特-------------------%
      err_bit=length(find(y_detect~=x));
      err_num=err_num+err_bit;

   end
     BER(i)=err_num/L/N;

end

 semilogy(SNR_dB,BER,'g-*');%y轴对数形式作图
 hold on

 xlabel('SNR_dB');
 ylabel('BER');
 title('SM系统仿真');
 grid on;

SM调制模块函数：

function output=s_mod(input,length_bits,M,length_as_bits,L)
   %天线索引选择
      as_num=1;
      output_1=zeros(1,2^(length_as_bits));
  for i=1:length_as_bits

      as_num=as_num+2^(i-1)*input(length_as_bits-i+1);
  end

    output_1(as_num)=1;


%星座调制
   sum=0;

   for i=1:length_bits
      sum=sum+2^(i-1)*input(L-i+1);
   end
   output_2=pskmod(sum,M,pi/4);


   output=output_1*output_2;

end

最大似然检测算法模块：


function y_detect=ml_dectect(y,H,length_as,length_bit,M,L)

frame_length=size(y,2); %接收信号列数
y_detect = zeros(frame_length,L);
% Get all bit combinations for ML receiver
 bits = de2bi(0:2^L-1, 'left-msb')';%天线组合
  Dist=[];
for n = 1:frame_length   %信号列

     for ii = 1:length(bits) %行
          x=s_mod(bits(:,ii)',length_bit,M,length_as,L);
%             x=output(:,ii);
%            dist=norm(y-H*x','fro')^2;
          dist = sum(abs(y(:,n) - H*x').^2);
          Dist=[Dist , dist];
     end

        [~,i_m] = min(Dist);   %v_m记录每列最小值，i_m记录每列最小值的行号

        y_detect((n-1)*L+1 : (n)*L)=bits(:,i_m)';
end

end

广义信道模块：

function H_n=Generalized_Channel(nRx,nTx,rho_r,K,err)

%相关系数rho_r
%Rician K
%估计误差 err
H_r_S=zeros(nRx,nRx);
H_T_S=zeros(nTx,nTx);

for i=1:nRx
    for j=1:nRx
        H_r_S(i,j)=rho_r^(abs(i-j)/2);
    end
end
for i1=1:nTx
    for j1=1:nTx
         H_T_S(i1,j1)=rho_r^(abs(i1-j1)/2);
    end
end

   H_los=ones(nRx,nTx);

   H_nlos =(1/sqrt(2))*(randn(nRx,nTx) + 1i*randn(nRx,nTx));%Rayleigh channel

   H1=sqrt(K/(1+K))*H_los;
   H2=sqrt(1/(1+K))*H_r_S*H_nlos*H_T_S;
   H=H1+H2;
   H_n=H+err*(1/sqrt(2))*(randn(nRx,nTx) + 1i*randn(nRx,nTx)); %估计误差

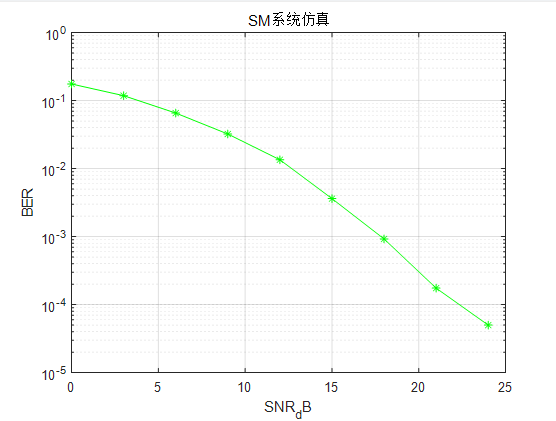

仿真图像：
