工业/应用领域

高温：地震数据采集系统、石油勘探监测、高精度检测仪

产品采用：V5X5 Bulk Metal (R) Foil芯片电阻

案例介绍

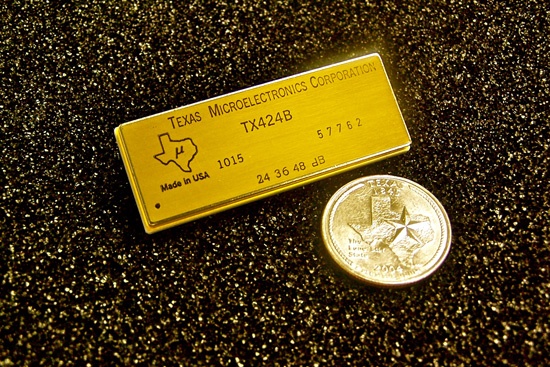

TX424是一个完整的4通道24位模数转换器，采用40脚封装。该设计采用最先进设计方案，两个双通道24位调节器和一个四通道FIR数字化滤波器。同时拥有四个低噪声可编程增益放大器和一个精密基准电压，在大共模电压和噪声电压的情况下，能够数字化毫伏水平的信号。

挑战

井下地震数据采集要求精密仪器暴露在极其严苛的环境中。油气勘探检测中经常涉及到永久性设施和连续多年服务。工作温度高达200℃经常碰到，高噪声和高频振动也常常出现。在这样的条件下长时间工作，且保证高稳定性和高可靠性至关重要。

解决方案

来自Vishay Foil Resistors的V5X5 Bulk Metal Foil 贴片电阻，可为TX424精密模数转化器提供整体稳定性和可靠性。

用户心得

TX424数字转换器部分几乎不需要电阻，可编程增益放大器需要很多电阻元件来实现预期功能。V5V5 Bulk Metal Foil贴片电阻在许多地方可提供最佳性能，这对TX424的运行至关重要。

这些性能包括：

温度系数（2 ppm/°C典型值）

热稳定性（由于自热）

电阻精度（可调整到0.005%）

负载寿命稳定性（< 100 ppm每2000 hours）

噪声（低噪声箔片设计）

热EMF（低热EMF设计）

测量

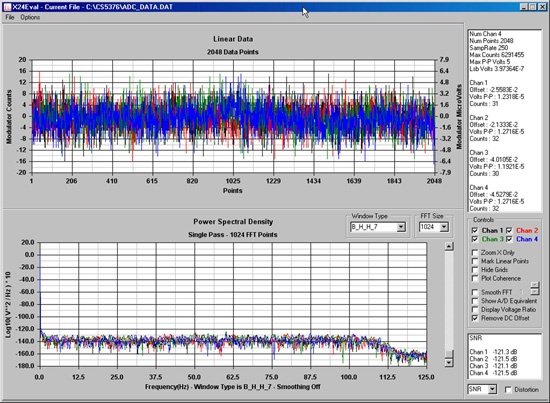

该TX424设计被证明在各个方面都具有出色的性能。图3展示了200℃时噪声信号的快速傅里叶变换。信噪比优于-121dB，125Hz（250个样本每秒）。长期实验表明，200℃连续工作2000小时，性能并没有衰减。
