IQ调制器AD8349学习笔记（一）

IQ调制器AD8349学习笔记（一）

主要是对手册一些重要描述的翻译总结，欢迎交流
…
8349是一种射频正交调制器，主要是用来作无线设备中的单级上变频器。
AD8349的基本参数 ：
输出频率范围在700M至2700MHz，调谐带宽160MHz，供电范围4.75~5.5V,一般给5V。
工作方式概述：
输入差分本振信号，分相器将本振信号分为I，Q两路信号，I信号为同相信号，Q信号为正交信号。这两个信号经缓冲后在两个吉尔伯特单元混频器中，和相对应的基带信号的I路和Q路混合；两个混频器的输出在输出放大器中相加，得到调制信号；

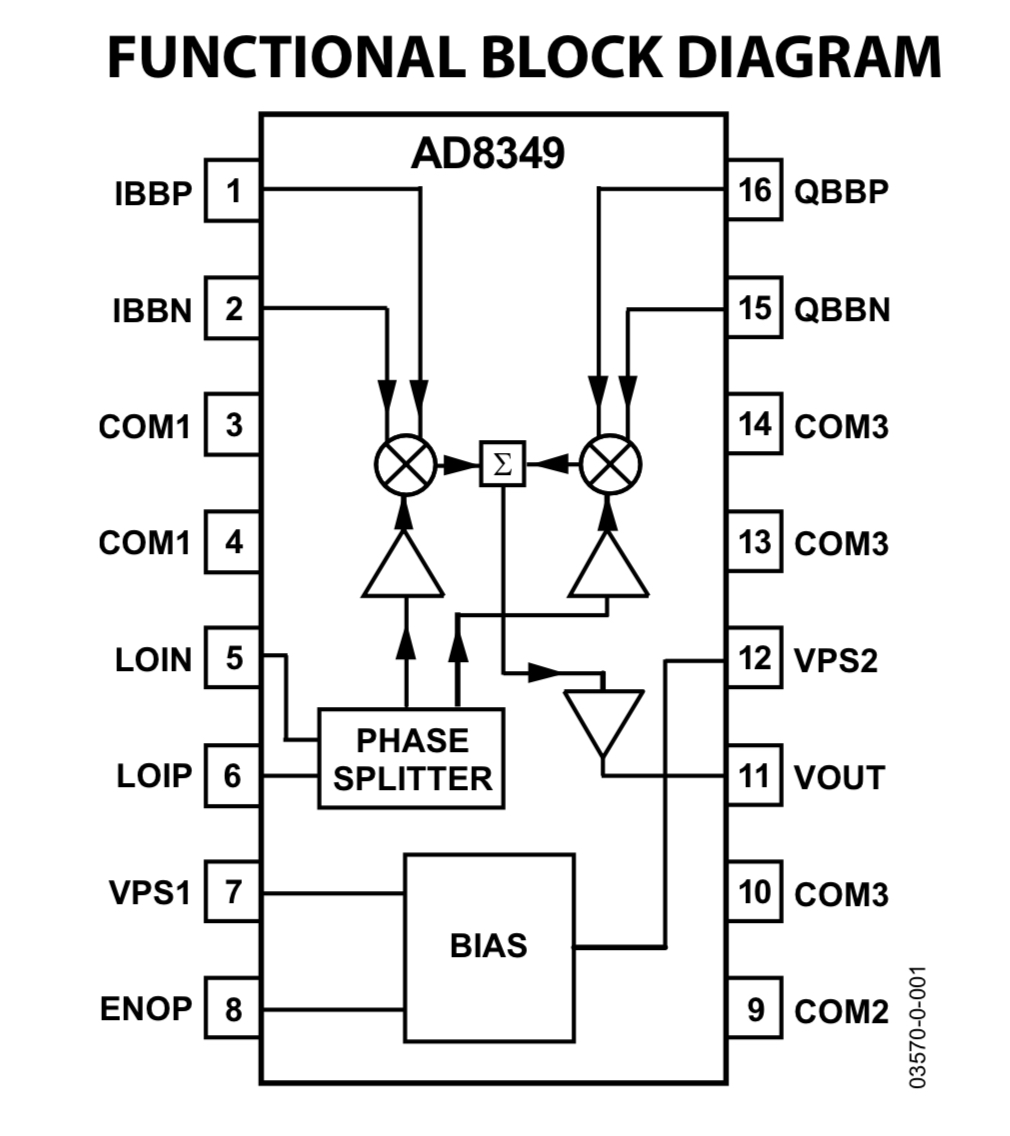

电路的基本模块：
经上所述可知，电路总共分为五个模块——本地振荡器接口，基带电压-电流转换器，混频器，差分-单端放大器，偏置电路；
本振接口——LO的I,Q生成
此部分由缓冲放大器和多相分相器交错组成。
缓冲放大器用于信号前后级输入输出阻抗匹配，通常是1:1，没有放大信号的作用，只是起到阻抗匹配，减小信号失真抗干扰，理想的缓冲器增益为0；在该电路中，缓冲器为驱动接口的LO信号源提供50欧的端接，增加LO信号的幅度来驱动后面的分相器。
分相器由电阻电容多相网络组成，这个多项网络将缓冲后的本振信号按正交相位关系分为两部分I,Q，新得到的两路I，Q信号再次经过缓冲放大器补偿经过分相器时产生的信号损失。为提高正交精度，这两个信号再通过另一个多相网络，该分相器的输出给到用于混频器LO输入 的驱动放大器。
基带电压-电流转换器：
该部分如名称所示，输入的差分基带输入电压给到另两个运算放大器，这两个放大器将差分电压转换为电流，以给各自的混频器供电。
混频器：
该部分为两个双平衡混合器，一个用于I信道，一个用于Q信道。两个混频器都是吉尔伯特单元构成（四个交叉连接的晶体管）。两个混频器输出两路电流，在一对RL负载中相加，得到的信号发送至差分单端放大器。
D to S放大器：
输出连接到输出引脚VOUT，驱动50欧的负载。
偏置电路：
产生稳定电流
另外关于ENOP控制输出使能：
当ENOP为高电平时，电压电流转换器输出电流馈入混频器，射频输出打开；ENOP为低电平时，射频输出关闭。不论ENOP如何，差分单端放大器始终保持恒定的输出阻抗。
