中断系统中的设备树（五）__内核对设备树中断信息的处理

从硬件结构上看, 处理过程分上下两个层面: 中断控制器, 使用中断的设备

 从软件结构上看, 处理过程分左右两个部分: 在设备树中描述信息, 在驱动中处理设备树

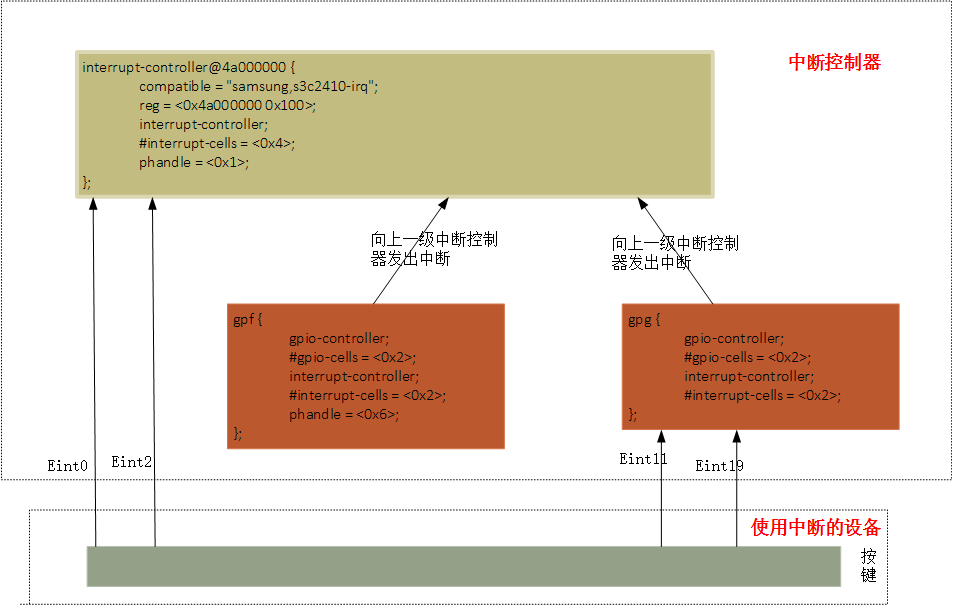

从图中我们可以看到有顶层的中断控制器(interrupt-controller@4a000000)，
也有下面一级的中断控制器gpg、gpf，对于gpg、gpf这两个中断控制器是pinctr节点里面的子节点，对应的设备树描述如下所示：

    pinctrl@56000000 {
        reg = <0x56000000 0x1000>;
        compatible = "samsung,s3c2440-pinctrl";

        wakeup-interrupt-controller {
            compatible = "samsung,s3c2410-wakeup-eint";
            interrupts = <0x0 0x0 0x0 0x3 0x0 0x0 0x1 0x3 0x0 0x0 0x2 0x3 0x0 0x0 0x3 0x3 0x0 0x0 0x4 0x4 0x0 0x0 0x5 0x4>;
        };

        gpf {
            gpio-controller;
            #gpio-cells = <0x2>;
            interrupt-controller;
            #interrupt-cells = <0x2>;
            phandle = <0x6>;
        };

        gpg {
            gpio-controller;
            #gpio-cells = <0x2>;
            interrupt-controller;
            #interrupt-cells = <0x2>;
            phandle = <0xe>;
        };

    };

所以对于gpg、gpf这两个中断控制器的处理因该有pinctr的驱动程序来处理，pinctr对应的驱动程序：drivers/pinctrl/samsung/pinctrl-samsung.c

对于顶层的中断控制对应的驱动程序是drivers/irqchip/irq-s3c24xx.c

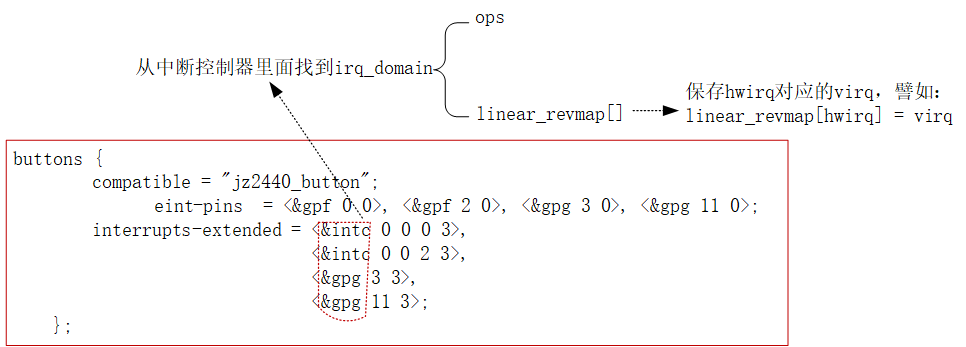

对于buttons节点对应的驱动程序是我们自己写按键驱动程序button.c，在中断系统中的设备树（四）__设备树描述按键中断中介绍过，内部数据的处理在后面会详细介绍的，每一个中断控制器在linux驱动程序里面都会有一个irq_domain(域)，

在解析设备的中断信息时也会涉及到irq_domain(域)
