GD32F103基础教程—跑马灯实验（六）

一、教程简介
本章主要是讲解多路GPIO输出实验，及相关GPIO输
出配置方法，并控制LED2和LED3灯实现间隔1s闪烁。
二、实验流程
1、工程配置
跑马灯工程配置方法与第五章的配置方法一致，具体请
查看第五章教程，本章不再赘述。
2、源码讲解
（1）LED初始化

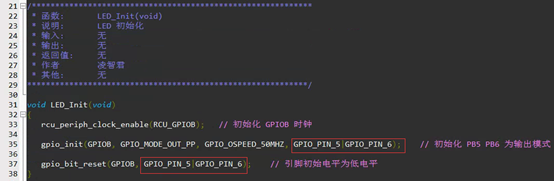

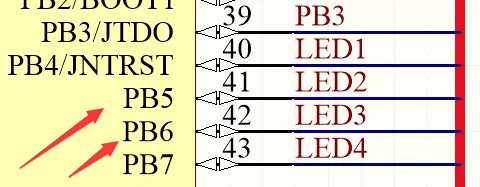

在第五章中，已经详细讲解，因为跑马灯实验需要使用LED2和LED3实现，通过硬件电路得知，LED2和LED3分别连接在PB5和PB6两个芯片引脚，因此需要同时初始化这两个芯片引脚值得的注意的是，同一组的引脚可以放在一起初始化，只需要用 或 符号连接,如图所示。

（2）在LED.h 文件中声明两个LED灯的控制，高电平开灯，低电平关灯，与之前LED控制相同。

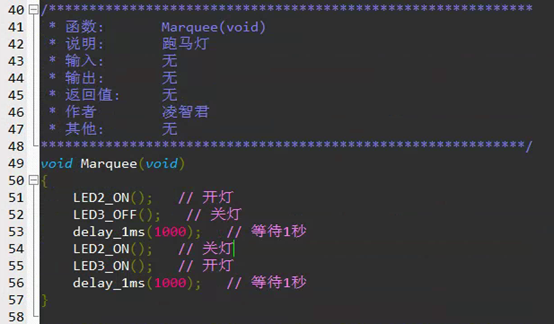

（3）跑马灯效果，定义跑马灯函数，在LED2亮的时候，LED3灭，LED2灭的时候，LED3亮。

（4）在LED.h文件中声明两个函数定义，方便在其他文件中调用，注意函数命名，不能出现重命名。

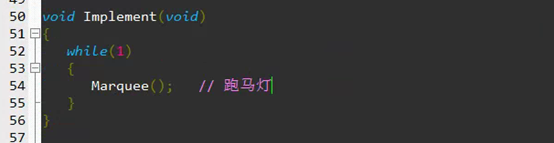

（5）在Implement.c文件中调用定义的函数，并执行。

3、编译及下载
详见第五章。

4、实验现象，下载程序后复位开发板，LED2 和 LED3 间隔1s闪烁，LED2亮，LED3灭。
三、本章总结
通过本章节学习，学习配置多路GPIO方法，实现多路GPIO输出，相关源码及教程，仅供学习使用，严禁商业用途。
