SPI (四) 连续选中模式

一些外部设备每次传输之间必须取消选择。另外一些必外设须在多个顺序串行传输之间保持选中。
连续选择格式提供了处理以下情况的灵活性。通过设置SPI命令中的CONT位，可以为SPI配置启用连续选择格式。

经典模式

SPIx_PUSHR[CONT] = 0 //设备连续选中模式，两个设备传输之间，每隔一定帧后将PCSn信号到返回非活动状态

SPIx_MCR[CONT_SCKE] = 0 //禁止SCK连续模式

当CONT位= 0时，模块将断言的片选信号驱动到帧之间的空闲状态。

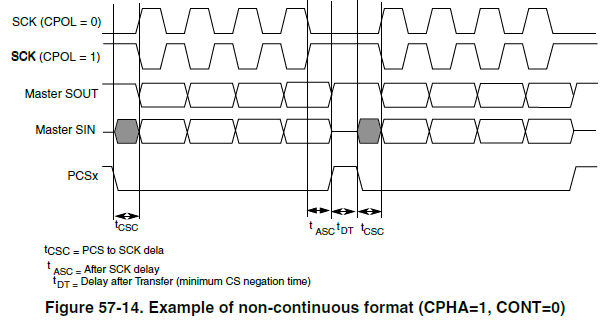

片选信号的空闲状态由MCR中的PCSISn位选择。以下时序图用于两个四位传输，CPHA = 1且CONT = 0。

 设备连续选中模式

SPIx_PUSHR[CONT] = 1

SPIx_MCR[CONT_SCKE] = 0

SPIx_MCR[CPHA] = 1

当CONT位= 1时，PCS信号在两次传输期间保持有效。传输之间没有插入传输之间的延迟（tDT）。

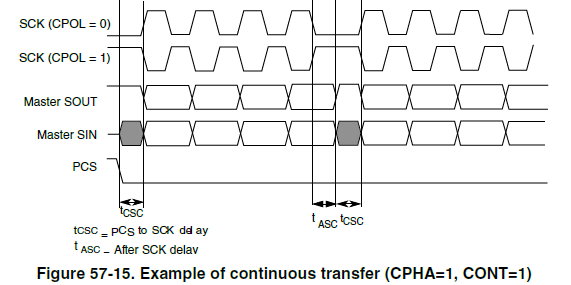

下图显示了CPHA = 1且CONT = 1的两个四位传输的时序图。

使用具有外设连续选中的模式时，请遵循以下规则：

• 所有发送命令必须具有相同的PCSn位编程。
• 由发送命令选择的CTAR必须使用相同的传输属性进行编程。在这些CTAR中，只能对FMSZ字段进行不同的编程。
• 在此模式下发送多个帧时，用户软件必须确保最后一帧在主模式下将PUSHR [CONT]位置为无效，并且用户软件必须在TX_FIFO中提供足够的帧以在从模式下发送出去并且主机无效 最后一帧传输结束时的PCSn。
• 在主模式下断言MCR [HALT]之前，必须将PUSHR [CONT]置为无效。
  这将确保PCSn信号无效。 在连续传输期间断言MCR [HALT]将导致PCSn信号保持有效，因此从器件不能从运行状态转换为停止状态。

NOTE

• 在TX FIFO变空之前，用户必须在PCS断言下填充TX FIFO。
• 在从模式下工作时，确保当TX FIFO中的最后一个条目完全发送时，即相应的TCF标志置位且TXFIFO为空时，从器件被取消选中，避免进行任何进一步的串行通信; 否则，发生下溢错误

连续串行通信时钟

• SPIx_PUSHR[CONT] = 0
• SPIx_MCR[CONT_SCKE] = 1
• MCR [HALT] = 0
• MCR [CPHA] = 1 #奇数时钟延数据有效，偶数时钟延主设备/外设 采样

 该模块提供为需要连续时钟的从外设生成连续SCK信号的选项

通过设置MCR中的CONT_SCKE位来使能连续SCK。 仅当MCR [HALT]位为低时，使能该位才会产生连续SCK。 连续SCK在所有配置中都有效。

连续SCK 模式下必须使CPHA = 1。如果CONT_SCKE位置1，CPHA位清零无效。修改传输格式支持连续SCK。

Continuous SCK模式的时钟和传输属性根据以下规则设置：

• When the module is in SPI configuration, CTAR0 is used initially. At the start ofeach SPI frame transfer, the CTAR specified by the CTAS for the frame is used.
• In all configurations, the currently selected CTAR remains in use until the start of aframe with a different CTAR specified, or the Continuous SCK mode is terminated

启用Continuous SCK会禁用PCS到SCK延迟，并且传输后延迟（tDT）固定为一个SCK周期。

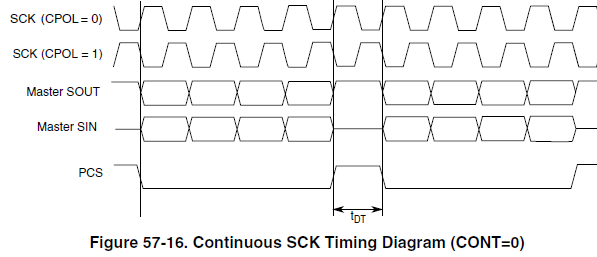

下图是禁用连续选择的连续SCK格式的时序图。

NOTE

• 在连续SCK模式下，对于SPI传输，应始终使用CTAR0，并且必须在启动传输之前使用MCR [CLR_TXF]字段清除TX FIFO。

设备、时钟连续

如果SPIx_PUSHR[CONT]位置1，则PCS在传输之间保持有效,即外部设备与主机连续选中。
此时，SCK可以继续PCS置位，但没有数据从SOUT移出，也就是说，如果SOUT变高，
这可能导致从站接收不正确的数据。 在这些条件极有可能发生包括：

• 连续SCK，CONT位置1，但TX FIFO中没有数据。
• 连续SCK，CONT位置1，位并进入停止状态（参见模块传输的启动和停止）。
• 连续SCK，CONT位置1，并进入停止模式或模块禁用模式。

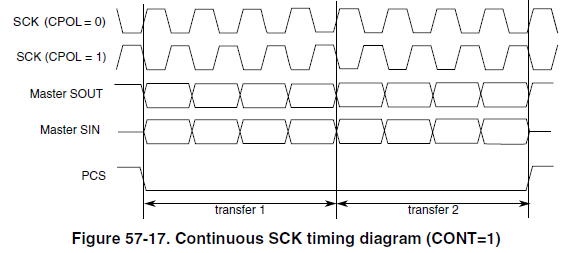

下图显示了启用设备连续选中以及连续SCK格式的时序图 ：
