概述
前言
Apache Airflow(以下简称为Airflow) 是一项由Airbnb在 2014 年推出的开源项目，其目的是为了管理日益复杂的数据管理工具、脚本和分析工具，提供一个构建批处理工作流的方案。Airflow是一种可扩展的分布式工作流调度系统，允许将工作流建模为有向无环图（DAGs），通过这种方式简化数据管道中各个处理步骤的创建、编排和监控。Airflow被广泛应用于机器学习、数据分析/处理以及各类需要流程化的场景。
在2020年初的时候，有一篇blog剖析了Airflow架构，并给出了在亚马逊云科技上部署Airflow的建议。也正因为Airflow在机器学习，数据分析等领域用户众多，为了满足这部分用户的需要，亚马逊云科技在2020年11底推出了托管的Apache Airflow服务Amazon Managed Workflows for Apache airflow (以下简称为Amazon MWAA)。
https://aws.amazon.com/cn/blogs/china/deploy-apache-airflow-to-the-cloud/
目前Amazon MWAA已经在亚马逊云科技全球大部分区域可用，如果要在尚未发布的区域使用Airflow，或者有定制化部署Airflow的需求，可以使用自建部署的方式。然而，部署Airflow并不是一件简单的事情，如何做好高可用，易扩展，如何保障安全，以及减少运维难度等有很多细节。本文以在亚马逊云科技中国区部署自建Airflow为例，提出了一个参考架构，并提供了一套Amazon CDK的参考实现，让使用Amazon CDK的用户通过数行代码就可以将整套方案部署到云上。
架构考量
Airflow 体系架构概述

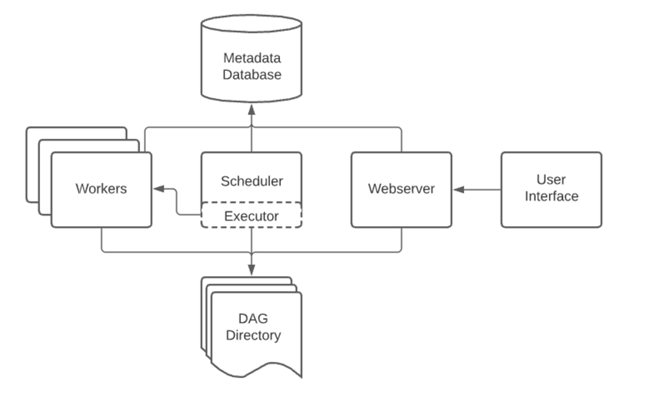

如下图所示，Airflow主要组成部分为：
Webserver：为用户提供界面用来管理，调度编排任务；
Scheduler：处理触发预定的工作流，并将任务提交给执行器运行;
Worker：负责处理运行任务；
DAG Directory: 用来存放用户定义的DAG文件；
Metadata Database: 用来存储集群的元数据；
用户将DAG文件上传到 DAG Directory，登陆到Webserver，可以管理，调度编排任务。用户的操作被写入Metadata Database，Metadata Database记录着DAG中的任务以及后台对应的状态，Scheduler 从Metadata Database读取数据，检查每个任务的状态，并将任务调度给Worker，Worker执行任务，更新Metadata Database中的状态信息。
Airflow On Amazon Web Services架构概述
Airflow在亚马逊云科技上进行部署时：
Webserver/Scheduler/Worker三个组件，可以部署到Amazon Fargate上，充分利用无服务器架构的优势，减少维护工作量；
DAT Directory使用Amazon S3，用户将DAG文件上传到Amazon S3，webserver/scheduler将DAG文件同步到集群；
Metadata Database使用托管的数据库服务Amazon RDS，提高可用率，减少维护工作量。

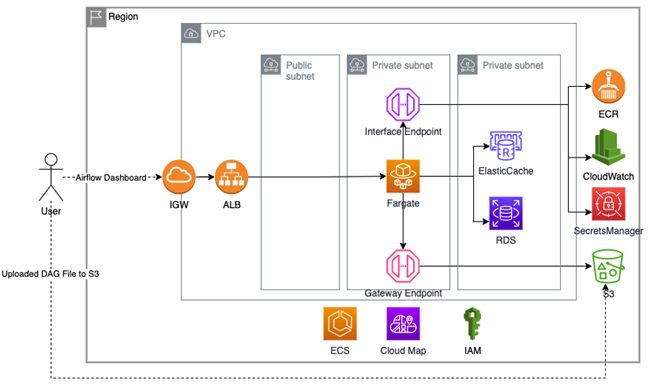

整体架构图如下所示:
如下为详细的设计考量：
网络层
使用三层经典架构；
Airflow Fargate集群位于Private subnet，Airflow访问Amazon Public ECR Repository通过Amazon NAT Gateway–> Amazon Internet Gateway访问，访问Amazon ECS Control Plane，Amazon CloudWatch，Amazon SecretsManager则通过Amazon Interface Endpoint走内网，访问Amazon S3通过Amazon Gateway Endpoint走内网；
Amazon ElasticCache和Amazon RDS位于Private Subnet，通过Amazon Security Group的限制，只对Amazon Fargate集群开放。
存储层
数据库选择使用Amazon RDS for Postressql，保证服务高可用，降低运维工作量；
内存数据库选择使用Amazon Elastic for Redis，作为缓存；
DAG Directory使用Amazon S3，利用Amazon S3的持久性和便利性，用户将DAG文件上传到Amazon S3，Amazon Fargate定时同步DAG文件。
计算层
计算层选择Amazon ECS on Fargate，您无需预置和管理服务器，而且可以为Airflow的Webserve/Scheduler/Worker指定独立的资源，并通过设计隔离应用程序来提高安全性。Amazon Fargate分配了适当的计算量，从而无需选择实例和扩展集群容量。
服务层
Airflow的Scheduler和Worker的运行依赖于Webserver，选择使用Amazon CloudMap来做服务注册和服务发现，维护不断变化的资源的更新位置，提高应用程序的可用性。
Airflow On Amazon
Web Services部署概述
基于如上方案，将Airflow部署到云上，大致需要如下步骤:
1. 创建Amazon S3 Bucket，用于存放用户上传的DAG文件；
2. 创建Amazon VPC，并确保：
Amazon VPC 跨最少两个可用区；
Amazon VPC 打开 enableDNSHostNames 功能；
Amazon VPC 打开 enableDNSSupport功能；
3. 创建Amazon Security Group，具体包括:
Amazon VPC Endpoint Security Group
Amazon Airflow ECS Service Security Group
Amazon Database Security Group
Amazon Redis Security Group
Amazon ELB Security Group
4. 创建Amazon VPC Endpoint，具体包括：
Amazon S3 Gateway Endpoint
Amazon ECS/ECR/CloudWatch/SecretsManager Interface Endpoint
5. 创建Amazon RDS 数据库
6. 在Amazon Secrets Manager中生成Amazon Database Credentials，并应用于Amazon RDS数据库；
7. 创建Amazon Redis集群；
8. 创建Amazon CloudWatch LogGroup；
9. 创建Amazon ECS 集群；
10. 创建并配置Amazon Cloud Map；
11. 创建Amazon Cloud MapLoad Balancer, Amazon Cloud Map TargetGroup, Amazon Airflow Webserver ECS Task Definition, Amazon Airflow Webserver ECS Service;
12. 创建Amazon Airflow Scheduler ECS Task Definition, Amazon Airflow Scheduler ECS Service;
13. 创建Amazon Airflow Worker ECS Task Definition, Amazon Airflow Worker ECS Service;
可以看出，在云上部署高可用，易扩展的Aiflow集群并不是一简单的事情。
因此，这里利用Amazon CDK，将上述工作封装成了一L2的Construct Library，用户使用Amazon CDK只需要简单的数行代码即可在云上完成上述工作。
Amazon Construct Library
https://github.com/readybuilderone/serverless-airflow
基于Amazon CDK部署Airflow
Amazon CDK 开发环境搭建
开发Amazon需要先安装Amazon CDK CLI，利用 Amazon CDK CLI可以生成对应的Amazon CDK 的Project。
Amazon CDK CLI的安装依赖于node.js,所以在您的开发环境需要先安装node.js。node.js 的安装可参看官方教程: https://nodejs.org/en/download/package-manager/。
安装好node.js 之后，可以直接使用如下命令安装Amazon CDK CLI：
npm install -g aws-cdk #安装cdk cli
cdk –version #查看版本
使用Amazon CDK 创建Apache Airflow
安装Amazon CDK CLI后，在您的环境中通过命令Amazon configure命令配置好对应的权限之后，就可以使用Amazon CDK来进行开发了。
Amazon CDK支持JavaScript、TypeScript、Python、Java、C# 和Go等开发语言，这里以TypeScript为例。

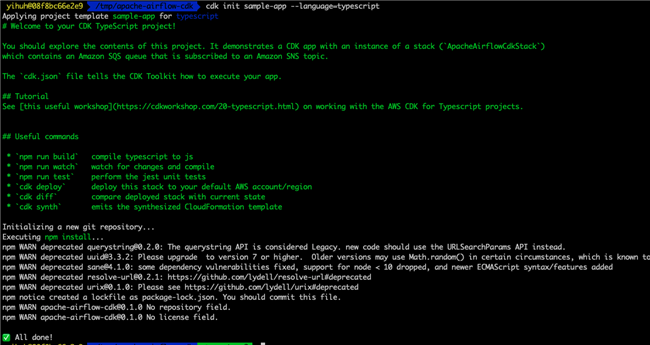

在命令行中运行如下命令，创建Amazon CDK Project:
mkdir apache-airflow-cdk && cd apache-airflow-cdk
cdk init sample-app –language=typescript

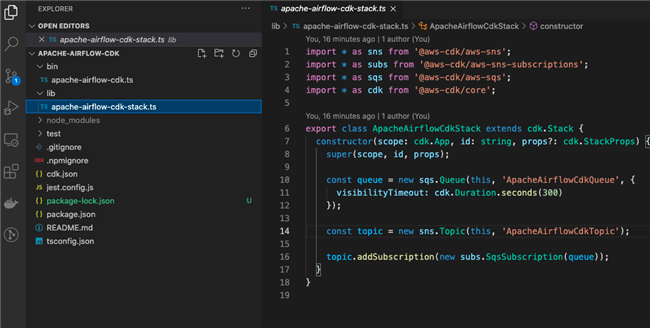

在IDE（这里以VSCode为例）打开文件夹，如下图所示：
在 lib文件夹下的apache-airflow-cdk-stack.ts定义了Amazon CloudFormation对应的结构，可以看出，默认的Sample中创建了一个Amazon SQS的Queue，和一个SNS的Topic。

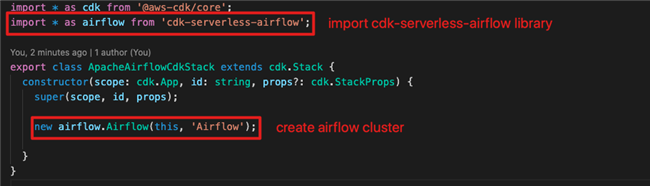

删除掉Sample代码，修改代码为如下，创建Airflow集群:
import * as cdk from '@aws-cdk/core';
import * as airflow from 'cdk-serverless-airflow';
export class ApacheAirflowCdkStack extends cdk.Stack {
constructor(scope: cdk.App, id: string, props?: cdk.StackProps) {
super(scope, id, props);
new airflow.Airflow(this, 'Airflow');
}
}
在命令行中，执行如下代码，安装cdk-serverless-airflow包。
npm i cdk-serverless-airflow
之后，在命令行中执行如下命令并确认，开始在云上部署Airflow集群：
cdk deploy

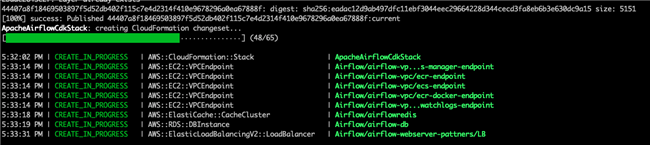

集群的创建大约需要10分钟，在集群创建完成之后, 会输出作为DAG Directory的Amazon S3 Bucket的名字和Airflow的访问地址：

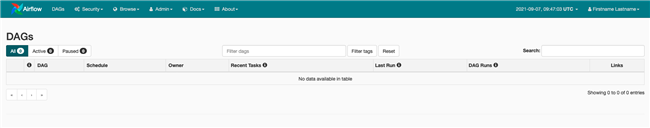

在浏览器中访问Airflow地址，使用默认的用户名/密码（user/bitnami)登陆之后，进入如下页面:
在 DAG Directory的Bucket中创建airflow_dags文件夹，并上传DAG文件到这个文件夹：

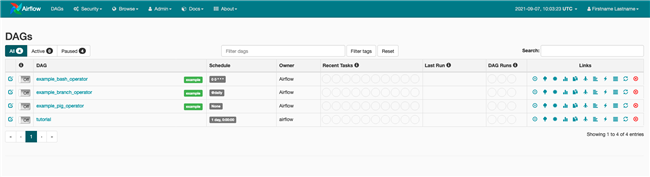

等待约一分钟，刷新Airflow控制台，可以看到对应的DAG已经加载成功:
总结
在这篇文章中，提供了使用Amazon CDK的方式来部署Airflow，可以看出使用Amazon CDK，只需要简单的数行代码，即可完成部署。cdk-serverless-airflow的代码各位可以自由查看，修改，这里的实现只做参考。
cdk-serverless-airflow
https://github.com/readybuilderone/serverless-airflow
参考资料
亚马逊云科技Blog: 将Apache Airflow部署到云端
https://aws.amazon.com/cn/blogs/china/deploy-apache-airflow-to-the-cloud/
亚马逊云科技Blog: Setting up Amazon PrivateLink for Amazon ECS, and Amazon ECR
https://aws.amazon.com/cn/blogs/compute/setting-up-aws-privatelink-for-amazon-ecs-and-amazon-ecr/
Getting started with the Amazon CDK
https://github.com/aws/aws-cdk
本篇作者
韩医徽
亚马逊云科技解决方案架构师工程师
负责亚马逊云科技合作伙伴生态系统的云计算方案架构咨询和设计，同时致力于亚马逊云科技在国内的应用和推广平台相关的开发工作。
