1.子部件是分别是不同的目录存放的，然后总装配图在子部件的上级目录，这样装配起来，第二次打开时总装配图时系统总找不到这些子部件，请问这个问题如何解决呀？

解决方案：在正常情况下装配，采用save all保存．

设置FILE__LOAD OPTIONS，LOAD METHOD加载方式为：AS SAVED从原来保存的位置加载即可正常加载

2.UG转化为DXF/DWG格式的CAD文件的标准方法

具体步骤如下：

(1) 在UG中，打开要转换的零部件，进入Drafting制图，选择要转换的图纸名称。

(2) 选择文件-导出-CGM，这时出现输入CGM文件名称的对话框，要求用户指定一个文件名称，输入文件名filename（扩展名可以不输入，系统会自动加上）后，OK。

(3) 这时出现转换设置对话框，先在图形窗口中使用“适合窗口”，确信要转换的内容全部出现在图形窗口中；再按下面设置对话框中各选项：source源：display显示（当然也可以是图纸）；CGM 大小：比例1；pen selection：width；text selection文本选择：polyline多义线(必须设置，否则不能显示中文)；VCD coordinates坐标：real实数；fonts线型：4 cals；其余采用默认。

(4) 选择“文件—新建”，新建一个文件Newname。

(5) 在新文件中选择File文件-Import 导入-CGM  

(6) 这时出现选择CGM文件对话框。选择先前所建立的CGM文件，并OK，这时先前生成的CGM文件被引入到当前的文件中。

(7) 选择File文件-Export导出-DXF/DWG，出现转换设置的对话框。按下面设置对话框中各选项：source specification method源规格：select from displayed part从显示部件中选择按class select“类选择”按纽，选择图形窗口中的所有内容；

specify output file指定输出文件：选DWG，按specify DWG file“指定输出文件”按纽，指定DWG文件名称，缺省为新建文件的名称，其扩展名为DWG。

如要转换到R14版（默认为2000版）可按modify settings“修改设置”按纽，然后按advanced settings“高级设置”按纽，选择R14版即可，选择OK，OK，这样就生成了DWG文件。

(8)将生成的DWG文件拷贝到安装有AUTOCAD或其它二维CAD软件的计算机上，再运行AUTOCAD，你可以看到打开的图形和UG-Drafting中的图形完全一样，没有任何图信息丢失。

3.UG怎么改变零件的颜色？

（1）、Ctrl +j  解决途径

（2）、在造实体之前，在首选项里选择对象Ctrl+Shift+J里面更改！

4、如何解决删除阵列后无法删除的问题

解决办法：因为存在组件关联；UG主菜单---装配---编辑组件阵列---删除阵列，再在装配导航器删除零件。

5、装配时，F8无法获得原先的效果

定义一个基准坐标系，此时选择点难以选择，于是利用坐标选择点，例如原点选择（0，0，0），而X轴选择(10，0，0)，Y轴则选择(0，10，0)；然后利用“移动组件”选择“装配约束”中的“接触”。

6、规律曲线

UG的规律曲线不认识中括号“[]”，在计算时不会默认“乘”，必须自己敲上“*”

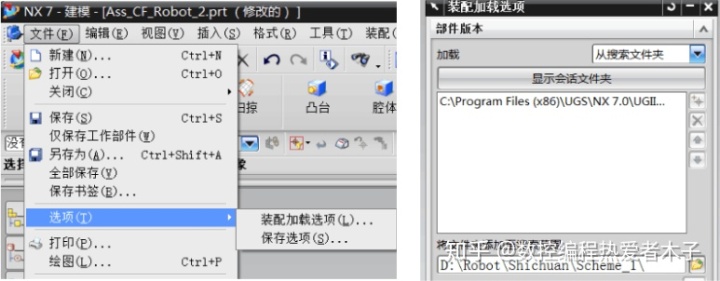

7、装配时更改加载文件夹从“文件”选项”装配加载选项(L)”从搜索文件夹”将文件夹添加至搜索范围”。
