MapControl地图控件

MapControl控件对应ArcMap中的数据视图(Data View)，封装了Map对象（Coclass，组件类），并提供了额外的属性、方法、事件

功能：

1. 管理里控件的外观、显示属性和地图属性；
2. 添加并管理控件中的数据层；
3. 装载Map地图文档（mxd）；
4. 动态添加和显示几何对象等

IMap主要接口

IMap pMap = axMapControl1.Map; //axMapControl1是AE工程中自定义的变量

PageLayoutControl页面布局控件

PageLayoutControl对应ArcMap中的布局视图(Layout View)，它封装了PageLayout对象，并提供了额外的属性、方法、时间。

功能：

1. 加载地图文档（mxd）;
2. 绘制地理元素；
3. 创建布局视图（图例、指北针和比例尺等）
4. 地图的打印输出

IPageLayout主要接口：

IPageLayout pPageLayout = this.axPageLayoutControl1.PageLayout; //axPageLayoutControl1是AE工程中自定义的变量

Map与PageLayout类

PageLayout与Map都是视图对象，能够显示地图，都实现了IActiveView接口；同时它们都是图形元素的容器，能存储图形元素（Graphics Element），都实现了IGraphicsContainer接口

PageLayoutControl中有Map（地图）、PageLayout（页面布局）

1. Map（地图）：地图总是在Map对象中；
2. PageLayout页面布局中至少有一个MapFrame地图框架
3. MapFrame拥有一个Map，管理者PageLayoutControl中的Map

PageLayout能保存图形元素和框架元素（Frame Element）

IActiveView激活视图

定义了Map对象的数据显示功能。通过使用该接口可以在Map上绘制图形，改变视图的范围，获取ScreenDisplay对象的指针，刷新视图

使用：

IActiveView pActiveView = pMap as IActiveView;
IActiveView pActiveView = pPageLayout as IActiveView;

IGraphicsContainer容器

IGraphicsContainer管理所有元素

使用：

IGraphicsContainer pGraphicsContainer = axMapControl1.Map as IGraphicsContainer;
IGraphicsContainer pGraphicsContainer = axPageLayoutControl1.PageLayout as IGraphicsContainer;

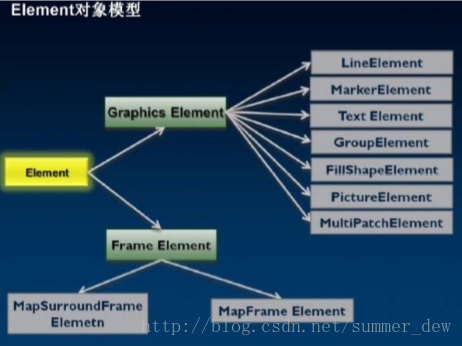

元素Element

Element

ArcGIS中可以显示在视图上的图形分为两种：地理数据(geometry)、元素(Elemnt)数据。
Element：一个地图中出去要素数据外的部分，即在一服地图中，除了保存在数据库中的地理数据外，其余的对象都是元素（图形元素、框架元素）

1. 图形元素（GraphicsElement）：可以被放在页面视图或地图上
   Marker、Line、Polygon、Text、Pictures
2. 框架元素（Frame Element）：只能放在页面视图上
   Map Frames、North arrows、legends、scale bars、table frames

IElemnt接口

1. IElement是所有图形元素和框架元素都实现的接口。
2. 此接口可以确定Element对象的Geometry属性（空间位置）；
3. IElement接口也提供了用于查找和绘制元素的方法

FrameElement框架元素

主要接口：IFrameElement

FrameElement包括：MapFrame、MapSurroundFrame、OleFrame和TableFrame等

MapFrame

Map的容器，用于管理Map对象，实现IMapFrame接口

MapSurround

指图例、指北针、比例尺、比例文本等

MapSurround并不是直接被加入到PageLayout中的，而是被加入到某一特定类型的框架元素MapSurroundFrame

MapSurroundFrame

MapSurroundFrame对象是MapSurround的容器，是一种用于管理MapSurround对象的框架元素
