笔者（萌新）的两三话：本科是海员专业，研究生转行，无任何基础，总算自认为把自抗扰的原理和各个公式部分搞懂了，希望个人的学习经历可以帮助其他人。 会有大量的转载别人的内容（会标明出处和链接）

一：所用到的两篇参考论文和相关博客

开源飞控ACFLY：ADRC离散系统最速控制综合函数的理解

韩京清教授的跟踪微分器的离散形式（论文）
离散系统最速控制综合函数（论文）

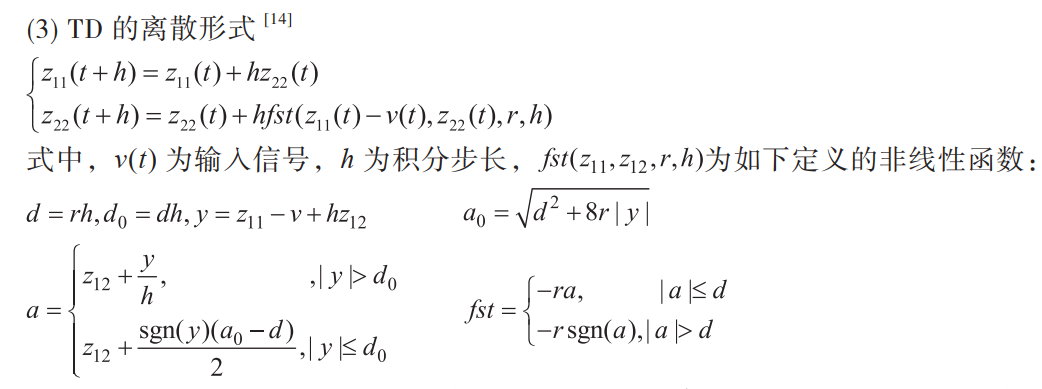

二：DT的基本数学表达式

三：对TD数学表达式进行说明和讲解（从零讲起）

3.1 TD数学表达式的起源（起源是最速控制综合函数）

TD数学表达式本质上是对最速控制综合函数的一种变形

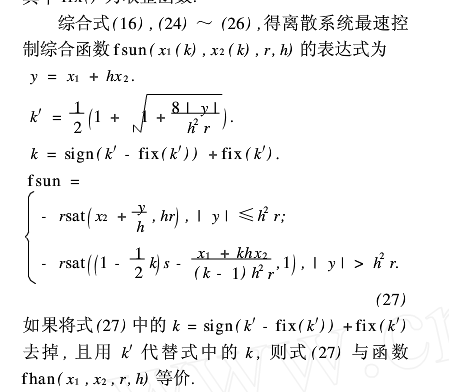

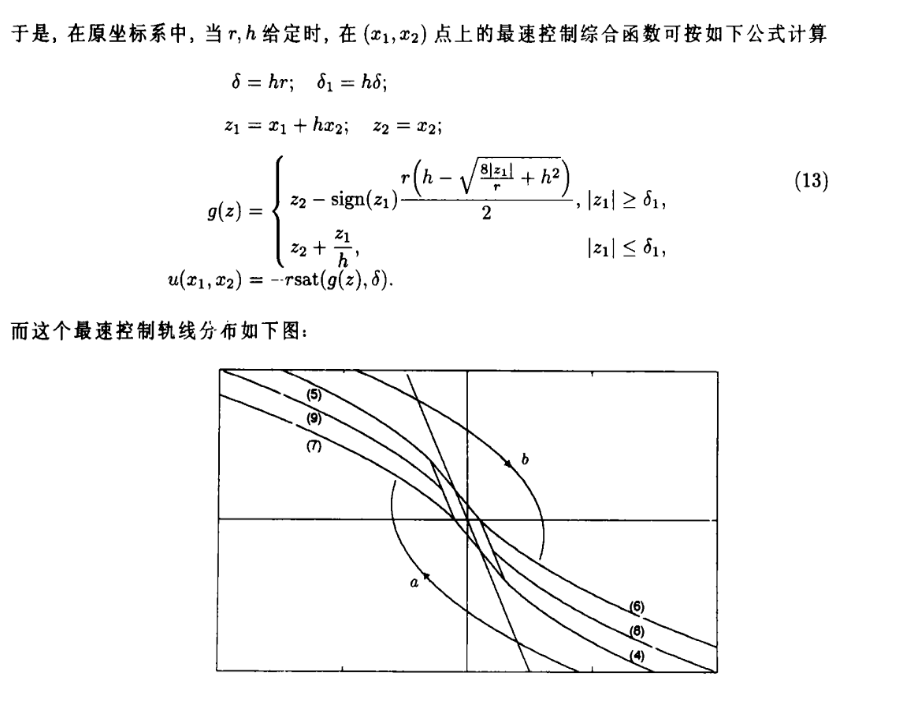

上图为最速控制综合函数的表达式

3.2 最速控制综合函数的推导（本章大量转载别人的博客，请见谅，会标明出处）

3.2.1 参考博客和论文

开源飞控ACFLY：ADRC离散系统最速控制综合函数的理解
离散系统最速控制综合函数（论文）
我对最速控制综合函数的理解很大一部分是参考了 开源飞控这篇博客里的说明，十分感谢大佬「听雨的声音233」的讲解。我在这里进行进一步的说明

3.2.2 最速控制综合函数的物理意义和数学建模

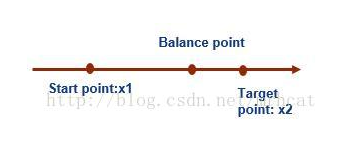

PS：在本章中以初中的小车运动为说明物理背景

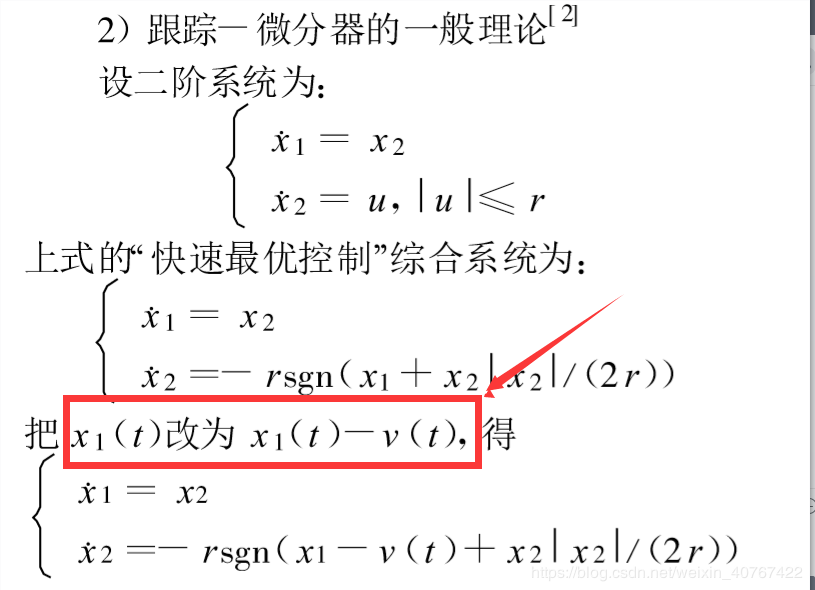

这里改造的重点是红色方框。
r代表加速度。sgn函数括号里，x1代表当前位置，V（t）代表目标位置（下图有点错），x2代表当前速度。

本说明的所有变量声明表

一，先看连续化的快速最优控制系统，主要是上图中最下面那条公式，这是什么意思？其实不难，你可以把等号左边的X1看作位置，X2看作速度，那么X1求导就是X2,（X1头上加一点就代表导数），那么X2的导数自然是加速度了，这是二阶积分系统。sgn函数我就不赘述了，r代表加速度。sgn函数括号里，x1代表当前位置，V（t）代表目标位置（下图有点错），x2代表当前速度。这个公式解决的是

从一点到一点，先做匀加速运动再做匀减速运动并要求到达目标位置的速度为0，时间最短，问你什么时候应该加速什么时候应该减速。
x2|x2|/2r就是初中运动公式v2-v02=2ax指当前速度匀减速到0所需路长，x1-v(t)就是当前位置到目标位置的距离，只不过是负的，两者相加如果等于0，那么证明刚好到了平衡点，下一刻就应该减速了。大于小于0大家可以自己判断应该减速还是加速。

对于二阶离散系统的，我们仍然可以把x1(k)看作位置，把x(2)看作速度，h为积分步长，u(k)为控制量:加速度，u(k)<=r意思是控制量最大值为r，是人为调整的参数。离散和连续都是为了实现最速控制，所用时间最少**，且到达目标位置时速度为0，而且最终的目的坐标是0，即无超调，这是公式推导的基本要求，务必记住。
**

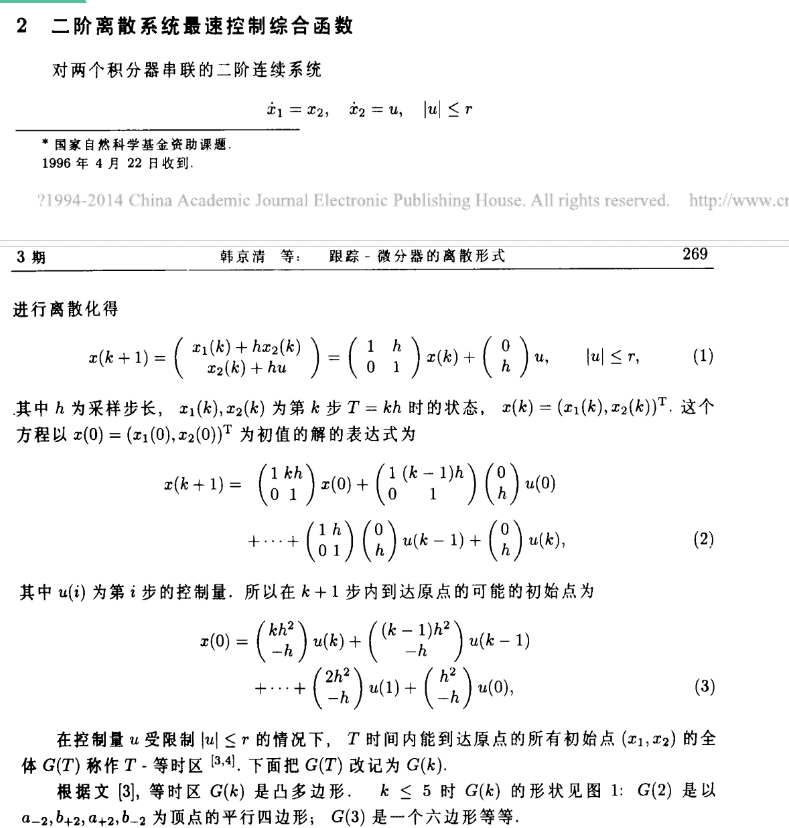

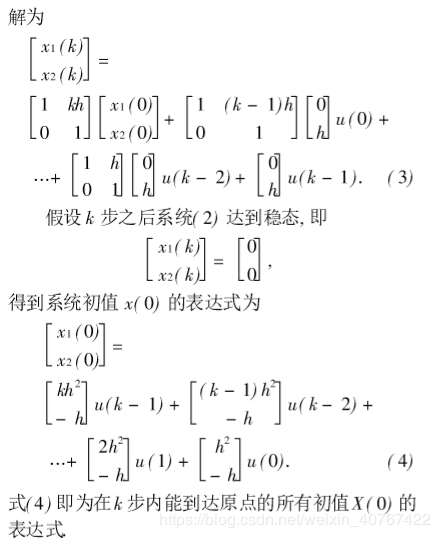

二.知道初始状态x1[0],x2[0]，k步之后可推导出x1[k]和x2[k]的状态,化成矩阵形式如上图（可自己动手推导验证）。系统达到稳态是指达到目标位置，到达目标位置速度x2必须为0，x1即目标位置也设为0是为了方便计算系统初始值的表达式，假设初始位置x1[0]=1，目标位置是x1=3,现在变换一下，把目标位置的点设为=0，点还是那个点，只是坐标变化一下，那么初始位置也做相应变化x1[0]=-2；式4也很容易推导，最好自己动手推导一下。为什么要得到这个式子，这个式子是k步之内达到原点(即目标位置)所有初值和控制量的关系，初值是已知的，我们要反推出最佳控制量u[k]使得k步之内无超调最快达到目标。
说明补充部分：可以理解为

三.可分3种情况反推出最优控制量u[k]。这是1步之内到达原点(即目标位置)的情况，把k=1代入式4便可得出式5，有两个点a-1，a+1相当于假设一步步长为1，当初始位置在1的时候可以一步走到原点(即目标位置)，初始位置在-1的时候也可以一步走到原点(即目标位置)，只不过方向相反而已。
Y轴表示速度 X轴表示相对于零点的位移量

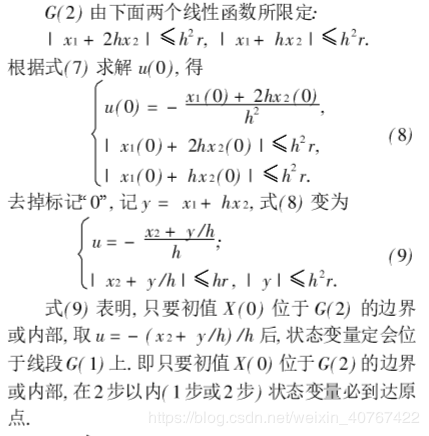

四.这是第二种情况，k<=2内达到原点，与上面类似，不多说，都是为了反推出最优控制量。
说明补充部分： 关于这四个点可以这么理解

r为每个积分步长内的最大加速度

一个是恒加速或者恒减速。另一个是先加速后减速

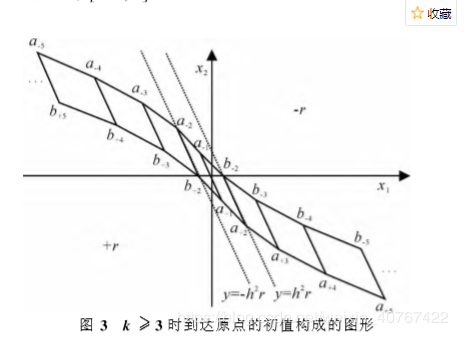

五.这是第3种情况，k>=3到达原点的情况。我刚开始看的时候就有一个疑问：给出最速轨迹线a后为什么还要给出轨迹b，后来我想明白了。
当我们的初始位置在最速轨迹线的时候当然最好，我们可以全速u[k]=r前进，足够靠近原点两步之内就能到达原点时，u[k]由情况2决定。
不然始终加速度最大为r，到达原点后会产生超调，就像一个人跑步，你到达终点前始终全速前进，到了终点由于速度不为0肯定还会向前移动，不符合文章开始说的无超调要求。
那当初始位置不在最速轨迹线上呢，那肯定得想方设法回到最速轨迹线上。假设初始位置在b-轨迹线的上方，要想回到最速轨迹线上，肯定得减速(这个不会看不出来吧)，而且还是以最大加速度-r减速，不然怎么符合最速控制要求呢。
如果恰好减速到b-轨迹线上最好（请看上图文字b轨迹线代表什么），再以-r减速一步便可到达最速轨迹线Gbest线上。那如果减速到a线和b线之间呢，再以-r全力减速肯定到达不了Gbest线上，这就是为什么给出b轨迹线的原因。那当系统状态变量在a线和b线之间该如何求出最佳控制量？如下图：

重点说明部分部分，三种情况的分类说明。

六 ：

论文里面把工况分成了三种状态

七：通过式（16）用统一的一个方程将三种情况进行了统一三种工况。
式子（16）到式（26）的逻辑关系如下

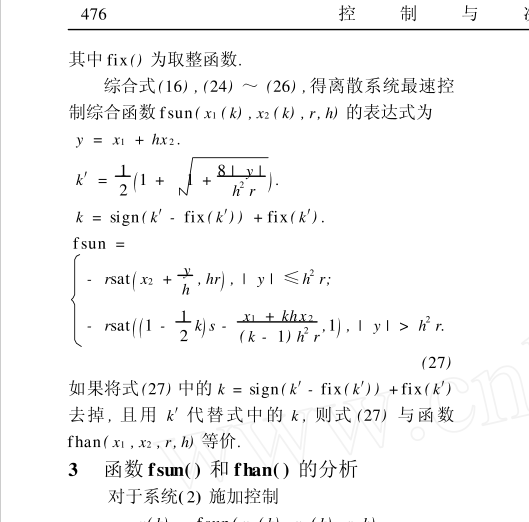

最终式（27）为最速控制方程的数学表达式，注意：位移量为 x1-v(t) 即为当前位置到目标位置的距离，最终目的是位移量变为0.

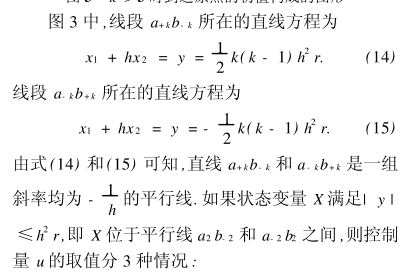

h^2r：表示的是是否在两步的范围之内。

3.3 DT的离散形式 韩老先生把最速控制函数改造在自抗扰控制的DT中

原文链接：跟踪微分器的离散形式 韩京清
不BB直接上论文截图 注意一点x1（位移）和x2（速度）被z1和z2代替了

一边看论文一边看讲解。

3.3.1 k≥3的情况

到这里我估计只要你认真看了前面这里都都懂了，重点是下面

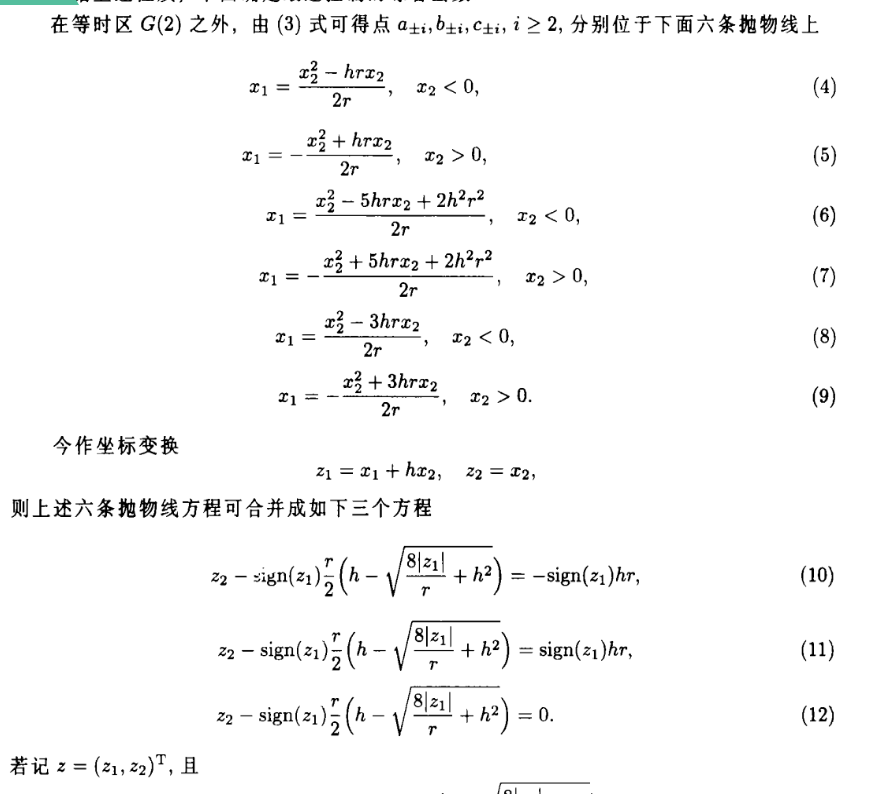

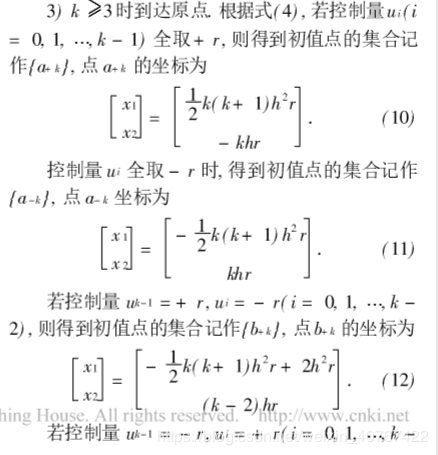

可能有的人面对式子（5）-（9）还能联想到，在a线上的恒减速运动。那么式子（10）-（12）有代表什么。
重点来了
式子（10）-（12）可以代表为
z2（速度）-sign（位移）X rkh= ±hr or 0 （这一步看不懂，去联想上个章节中k的算法）
速度减去加速度与时间=±hr 或者 0 零

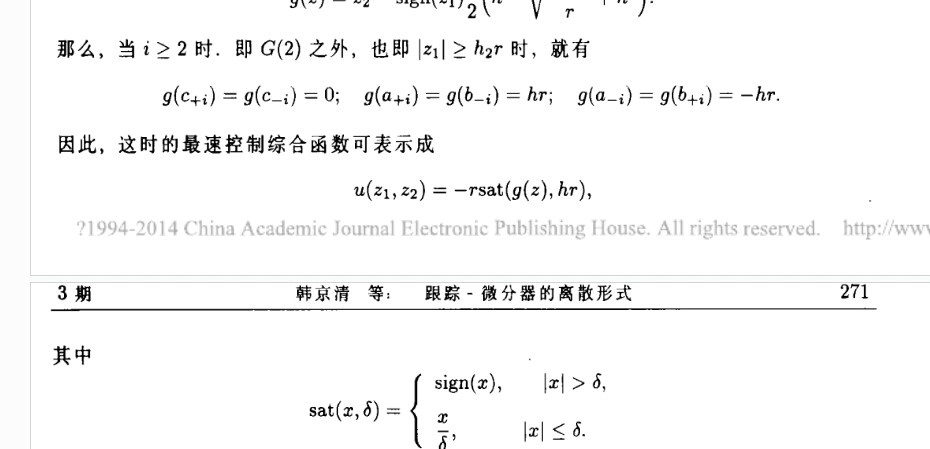

接着通过对比sat函数，来使得外力u在[-r ,+r]之间合理波动。

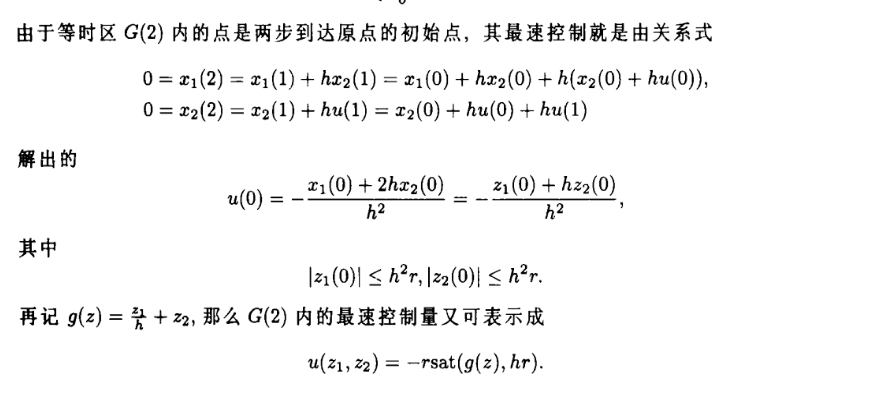

3.3.2 k≤2 的情况

上面的都是3步及其以上的情况，最后是两步以内的简单情况。

3.3.3 最终结果

结果：两者综合得到最终值（离散表达式）
