i.MX6ULL终结者Linux 4G通信实验EC20 4G模块联网测试

1 PPP软件包编译

首先拷贝ppp-2.4.4.tar.gz到Ubuntu下，然后执行下面的命令解压：
tar -xvf ppp-2.4.4.tar.gz
解压完成得到ppp-2.4.4目录，进入ppp-2.4.4目录如图 1.1所示：

使用configure进行配置，命令如下：
./configure

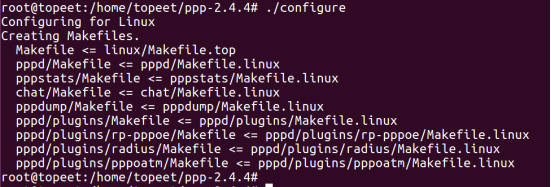

结果如图 1.2所示：

配置完成后，使用下面的命令进行编译：
make CC=arm-linux-gnueabihf-gcc
“CC=arm-linux-gnueabihf-gcc”指定编译器，和开发板Linux内核使用同一个编译器。

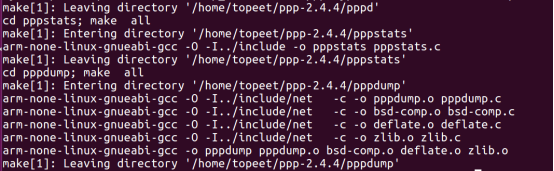

编译完成如图 1.3所示：

编译完成后，分别在chat、pppd、pppdump、pppstats四个目录下生成chat、pppd、pppdump、pppstats可执行文件，用于后面的4G模块联网测试。

2 EC20 4G模块联网测试

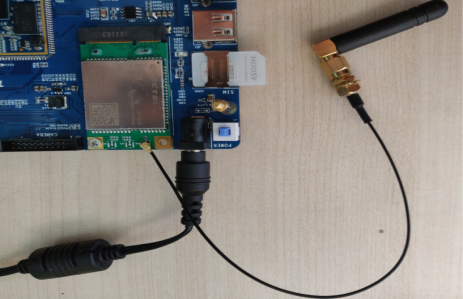

首先安装好EC20 4G模块、天线和SIM卡，如图 56.3.2.1所示：

开发板准备好后启动Linux系统，待系统启动后，进入/etc目录，然后创建ppp目录，具体命令如下：

cd /etc		//进入etc目录
mkdir ppp	//创建ppp目录

目录创建完后，使用U盘将上一节编译的chat、pppd、pppdump、pppstats四个可执行文件拷贝到/etc/ppp目录下，如图 2.2所示：

然后在/etc/ppp目录下创建pap-secrets文件，使用下面命令：

touch pap-secrets	//创建pap-secrets文件
vi pap-secrets		//打开pap-secrets文件

输入如下内容：

# Secrets for authentication using PAP
# client        server  secret                  IP addresses
card   *       card   *

在4G信号在通信时候有一个密码的比对，密码对了就可以通信了。上面显示用户是card，密码是card。
然后创建新文件夹peers，命令“mkdir peers”。
进入peers文件夹，创建wcdma文件，命令如下：

touch wcdma
vi wcdma

输入如下内容：

# /etc/ppp/peers/wcdma
# This is pppd script for China liantong
# Usage: root>pppd call wcdma

hide-password

noauth

connect '/etc/ppp/chat -s -v -f /etc/ppp/peers/wcdma-chat-connect'

disconnect '/etc/ppp/chat -s -v -f /etc/ppp/peers/wcdma-chat-disconnect'

debug

/dev/ttyUSB2

115200

defaultroute

noipdefault

novj

novjccomp

noccp

ipcp-accept-local

ipcp-accept-remote

local

lock

dump

nodetach

user "card"

password "card"

crtscts

remotename 3gppp

ipparam 3gppp

usepeerdns

需要注意的是使用/dev/ttyUSB2设备节点文件。
“user “card””和“password “card””对应了pap-secrets文件中的用户名和密码。
创建wcdma-chat-connect文件：

touch wcdma-chat-connect
vi wcdma-chat-connect

内容如下：

ABORT "BUSY"
ABORT "NO CARRIER"
ABORT "NO DIALTONE"
ABORT "ERROR"
ABORT "NO ANSWER"
TIMEOUT 120
"" AT
OK rATZ
OK rAT+CGDCONT=1,"IP","3gnet",,0,0
OK-AT-OK ATDT*99#
CONNECT dc

在这里 OK rAT+CGDCONT=1,“IP”,“3gnet”,0,0
OK-AT-OK ATDT*99#
这两句话会根据移动联通或者是电信而变化，这里用的是移动4G。
创建wcdma-chat-disconnect文件：

touch wcdma-chat-disconnect
vi wcdma-chat-disconnect

内容如下：

ABORT "ERROR"

ABORT "NO DIALTONE"

SAY "INSending break to the modemn"

""k"

""+++ATH"

SAY "nGood byen"

所需文件创建完成后，就可以进行联网测试了。

首先关闭eth0设备，因为和EC20 4G模块有冲突，同时只能使用一个设备。命令如下：
ifconfig eth0 down
然后在/etc/ppp目录下输入指令：
./pppd call wcdma &
结果如图 2.3所示：

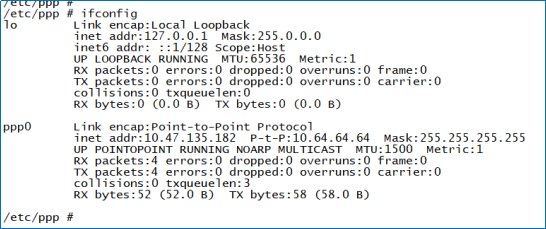

上图表示联网成功后的IP地址为10.47.135.182，使用ifconfig命令查看结果如图 2.4：

这时使用ping命令查看能够ping通外网，命令如下：
ping 202.108.22.5 -c 4
“-c”选项指定ping网络的次数。“202.108.22.5”是百度的IP地址，结果如图 2.5：

发现不能ping通外网，愿意是因为DNS没有设置对，在etc下有一个文件resolv.conf 。这个文件是用来放DNS的。就是这个里面的域名没有设置对。然而在eth0的运行脚本里强制性的把这个文件复制为了192.168.1.1 。这就造成即便在这里文件里设置上正确的DNS，再开机后也会发现这个文件里已经是192.168.1.1了。这是因为eth0，是开机自启动的。
我们在/etc目录下新建一个文件resolv.conf_back：

touch resolv.conf_back
vi resolv.conf_back

输入如下内容：

nameserver 202.99.160.68
nameserver 221.130.33.52
nameserver 221.130.33.60
nameserver 192.168.1.1

然后在新建一个脚本文件ppp0：

touch ppp0
vi ppp0

输入如下内容：

#!/bin/sh
ifconfig eth0 down
cp /etc/resolv.conf_back /etc/resolv.conf
/etc/ppp/pppd call wcdma&

修改ppp0文件的执行权限：
chmod 777 ppp0
这里第一步是将eth0关掉，第二步将我们的DNS文件覆盖到resolv.conf上，第三步运行。然后重新开机，执行ppp0脚本，命令如下：
/etc/ppp0
脚本执行成功后，重新使用ping命令，结果如图 2.6所示：

图片显示可以正常ping通百度的IP地址。至此EC20 4G模块就可以正常使用了。
