Flowable条件表达式、排他网关、并行网关
- 1. 条件表达式
- 2. 排他网关
- 3. 并行网关

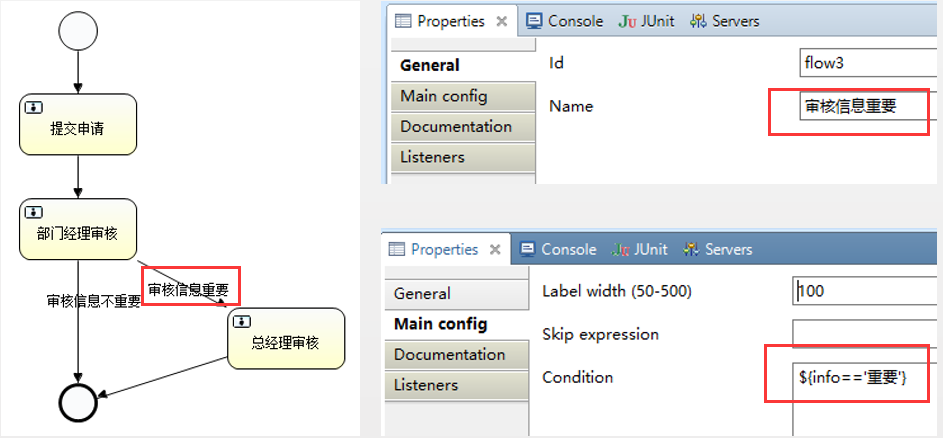

1. 条件表达式
使用流程变量,设置连线需要的流程变量名称及条件${info==‘重要’},${}中的内容为boolean类型,用于判断是否执行该连线。启动流程实例时,传入对应的流程变量info的值,流程会按照设置的条件进行流转。

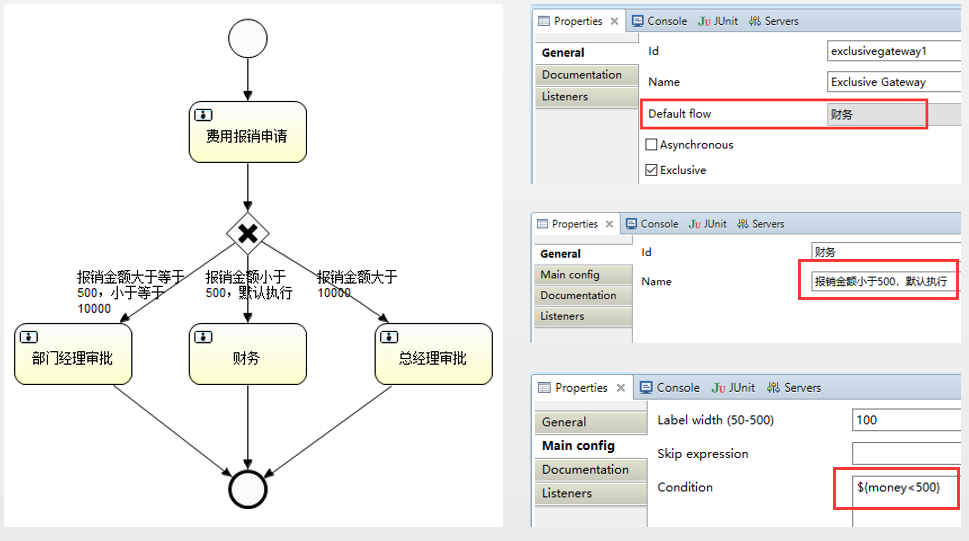

2. 排他网关
- 1) 一个排他网关对应一个以上信息流;
- 2)由排他网关流出的顺序刘都有个conditionExpression元素(以.xml形式打开),在内部维护返回boolean类型的决策结果;
- 3)排他网关只会返回一条结果。当刘晨执行到排他网关时,流程引擎会自动检索网关出口,从上到下检索(xml)如果发现第一条决策结果为true或者没有设置条件(默认为成立),则流出;
- 4)如果没有任何一个出口符合条件,则抛出异常;
- 5)使用流程变量,设置连线的条件,并按照连线的条件执行工作流,如果没有条件符合的,以默认的连线离开。

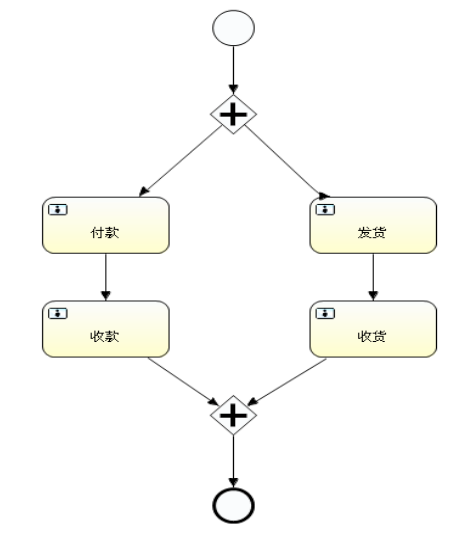

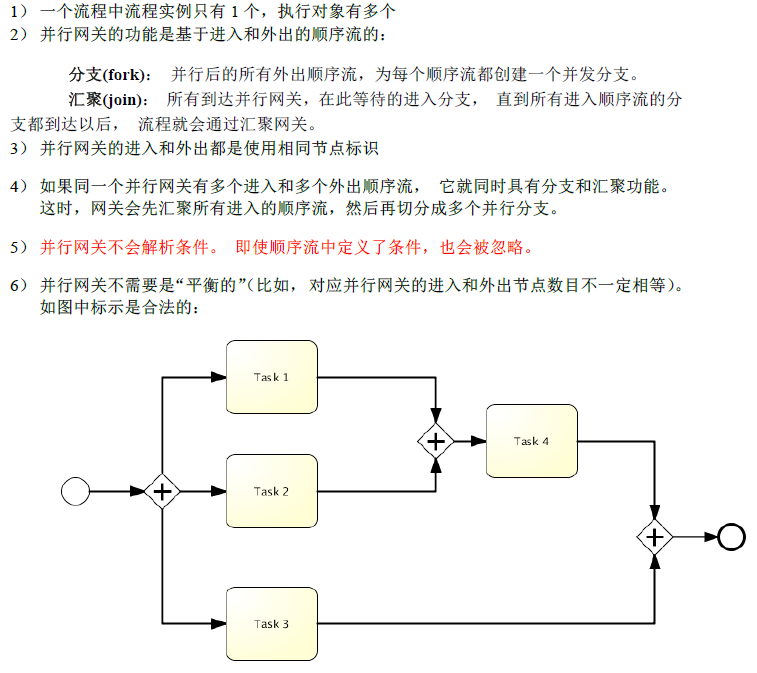

3. 并行网关
