概述

一：部署环境

四台主机：

Node1:192.168.197.131 VIP（192.168.197.100）
在node1主机上添加VIP （192.168.197.100）

命令：ifconfig ens33:1 192.168.197.100/32

Node2:192.168.197.132
在node2主机上添加VIP
Web1:192.168.197.133
Web3:192.168.197.134

所需资源：

haproxy-1.8.20.tar.gz，keepalived（光盘yum源），httpd（光盘yum源）

二：实验步骤：

2.1 分别在node1、node2主机上安装haproxy
node1、node2 两台主机都源码编译haproxy （操作相同）
在这里插入图片描述

[root@node1 data]# yum install -y gcc gcc-c++ pcre pcre-devel openssl openssl-devel systemd-devel
[root@node1 data]# tar -xvf haproxy-1.8.20.tar.gz
[root@node1 haproxy-1.8.20]# make ARCH=x86_64 TARGET=linux2628 USE_PCRE=1 USE_OPENSSL=1 USE_ZLIB=1 USE_SYSTEMD=1 USE_CPU_AFFINITY=1 PREFIX=/usr/local/haproxy
[root@node1 haproxy-1.8.20]# make install PREFIX=/usr/local/haproxy
[root@node1 haproxy-1.8.20]# cp haproxy /usr/bin/

#配置启动文件
[root@node1 system]# vim /usr/lib/systemd/system/haproxy.service

[Unit]
Description=HAProxy Load Balancer
After=syslog.target network.target

[Service]
ExecStartPre=/usr/sbin/haproxy -f /etc/haproxy/haproxy.cfg -c -q
ExecStart=/usr/sbin/haproxy -Ws -f /etc/haproxy/haproxy.cfg -p /usr/local/haproxy/run/haproxy.pid
ExecReload=/bin/kill -USR2 $MAINPID

[Install]
WantedBy=multi-user.target

#创建用户与配置文件

[root@node1 system]# useradd -r -s /sbin/nologin haproxy
[root@node1 system]# mkdir /etc/haproxy
[root@node1 system]# mkdir /usr/local/haproxy/run
[root@node1 system]# mkdir /var/lib/haproxy
[root@node1 system]# chown -R haproxy:haproxy /var/lib/haproxy/


global
maxconn 100000
chroot /usr/local/haproxy
#stats socket /var/lib/haproxy/haproxy.sock mode 600 level admin
#uid 981
#gid 981
user haproxy
group haproxy
daemon
#nbproc 4
#cpu-map 1 0
#cpu-map 2 1
#cpu-map 3 2
#cpu-map 4 3
pidfile /usr/local/haproxy/run/haproxy.pid
log 127.0.0.1 local3 info

defaults
option http-keep-alive
option  forwardfor
maxconn 100000
mode http
timeout connect 300000ms
timeout client  300000ms
timeout server  300000ms

listen stats
 mode http
 bind 192.168.197.131:9999
 stats enable
 log global
 stats uri     /haproxy-status
 stats auth    admin:123456

listen  web_port
 bind 192.168.197.100:80    #此处为VIP
 mode http
 log global
 server web1  192.168.197.133:80  check inter 3000 fall 2 rise 5    #后端服务器
 server web1  192.168.197.134:80  check inter 3000 fall 2 rise 5    #后端服务器

2.2安装keepalived服务

[root@node1 system]# yum install -y keepalived
[root@node2 haproxy-1.8.20]# yum install -y keepalived

2.3配置keepalived

[root@node1 keepalived]# cp /etc/keepalived/keepalived.conf{,.bak}

! Configuration File for keepalived

global_defs {
   notification_email {
    root@localhost
   }
   notification_email_from keepalived@localhost
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id node1       #192.168.197.132主机上此处改为node2
   vrrp_skip_check_adv_addr
   vrrp_strict
   vrrp_iptables
   vrrp_garp_interval 0
   vrrp_gna_interval 0
   vrrp_mcast_group4 224.100.100.100
}

vrrp_instance VI_1 {
    state MASTER       #192.168.197.132主机上此处改为BACKUP
    interface ens33
    virtual_router_id 51
priority 100         #192.168.197.132主机上此处改为80
advert_int 1
    authentication {
        auth_type PASS
        auth_pass 123456
    }
    virtual_ipaddress {
        192.168.197.100/32

2.4 修改内核参数

因haproxy配置文件中绑定的IP是一个虚拟IP，会haproxy服务导致启动不了，此时需要修改内核参数
# 添加以下两行
net.ipv4.ip_nonlocal_bind = 1
net.ipv4.ip_forward = 1

在这里插入图片描述

2.5 安装后端web服务器

[root@web1 ~]# yum install -y httpd
[root@web2 ~]# yum install -y httpd
#准备页面
[root@web1 ~]# echo 'web page 192.168.197.133' > /var/www/html/index.html
[root@web2 ~]# echo 'web page 192.168.197.134' > /var/www/html/index.html
#启动httpd服务
[root@web1 ~]# systemctl start httpd
[root@web2 ~]# systemctl start httpd

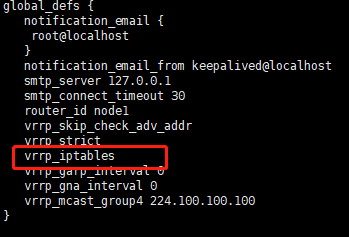

2.6 修改VIP防火墙策略

在node1 和node2 上分别添加这个 vrrp_iptables
在这里插入图片描述

2.7 启动服务，进行测试

[root@node1 ~]# systemctl start haproxy keepalived
[root@node2 ~]# systemctl start haproxy keepalived

现在#node1 上查看 ip a | grep 192.168.197.100，正常是存在的
在这里插入图片描述
#node2 上暂时是没有的
在这里插入图片描述

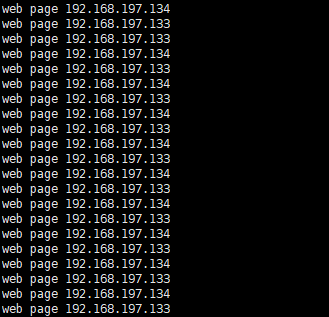

[root@web1 ~]# while true;do curl http://192.168.197.100; sleep 1;done

在这里插入图片描述
#停掉node1 上的keepalived 服务

[root@node1 ~]# systemctl stop keepalived

#在node2 上查看vip192.168.197.100是否转移过来了,转移过来就是正常运行的
在这里插入图片描述

[root@node2 ~]# ip a | grep 192.168.197.100

#再次查看web1 主机是否正常运行，依然正常运行
在这里插入图片描述

三：实现Haproxy 高可用

上述配置，只有前主节点的keepalived 出现故障之后才会切换vip, keepalived只是监控了了自己，并没有监控haproxy,因此也会造成业务故障，解决方法便是要在keepalived配置文件中添加监控haproxy 的脚本，主节点的haproxy坏了才会会自动切换vip,，根据监控的结果状态实现动态调整。

vrrp_script <SCRIPT_NAME> { #定义一个检测脚本，在global_defs 之外配置
    script <STRING>|<QUOTED-STRING>     #shell命令或脚本路径
    interval <INTEGER>     #间隔时间，单位为秒，默认1秒
    timeout <INTEGER>     #超时时间
    weight <INTEGER:-254..254>     #权重，脚本监测失败后会执行权重+/-操作
    fall <INTEGER>     #脚本几次失败转换为失败
    rise <INTEGER>     #脚本连续几次监测成功后，把服务器从失败标记为成功
    user USERNAME [GROUPNAME]     #执行监测的用户或组
    init_fail     #设置默认标记为失败状态，监测成功之后再转换为成功状态
}
vrrp_instance VI_1 {
    …
    track_script {    #触发脚本
        chk_down
    }
}

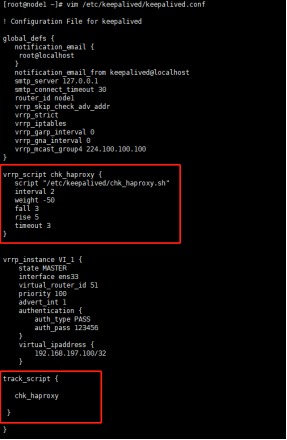

3.1 在node1(192.168.197.131)主机上

[root@node1 ~]# vim /etc/keepalived/chk_haproxy.sh

#!/bin/bash
/usr/bin/killall -0 haproxy

[root@node1 ~]# chmod +x /etc/keepalived/chk_haproxy.sh
[root@node1 ~]# vim /etc/keepalived/keepalived.conf

vrrp_script chk_haproxy {
   script "/etc/keepalived/chk_haproxy.sh"
   interval 2
   weight -50
   fall 3
   rise 5
   timeout 3
}

track_script {
   chk_haproxy
 }

在这里插入图片描述
将chk_haproxy.sh传送至node2(192.168.197.132)主机上：

[root@node1 ~]# scp /etc/keepalived/chk_haproxy.sh 192.168.197.132:/etc/keepalived/

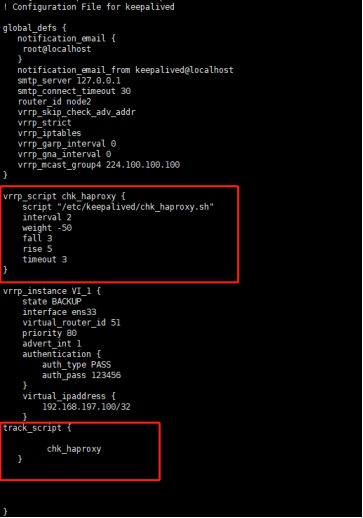

在node2(192.168.197.132)上修改keepalived配置文件：
vrrp_script chk_haproxy {
    script "/etc/keepalived/chk_haproxy.sh"
    interval 2
    weight -50
    fall 3
    rise 5
    timeout 3
}
track_script {
	 chk_haproxy
}

在这里插入图片描述

3.2 重启keepalived 服务

[root@node1 ~]# systemctl stop keepalived

VIP 目前在node1主节点上
在这里插入图片描述
Node2(192.168.197.132)上没有192.168.197.100
在这里插入图片描述
目前测试没有问题，可以正常访问
在这里插入图片描述
测试停掉node1 主节点上的haproxy

[root@node1 keepalived]# systemctl stop haproxy.service

主节点顺利切换到node2 主机上
在这里插入图片描述
访问依然正常
在这里插入图片描述
在node1主节上重新启动haproxy服务

[root@node1 keepalived]# systemctl start haproxy.service

VIP正常切换至node1 主机上
在这里插入图片描述
Web1服务器正常访问

四、实现keepalived的邮件通知功能

#定义通知脚本：
notify_master <STRING>|<QUOTED-STRING>：    当前节点成为主节点时触发的脚本
notify_backup <STRING>|<QUOTED-STRING>：    当前节点转为备节点时触发的脚本
notify_fault <STRING>|<QUOTED-STRING>：     当前节点转为“失败”状态时触发的脚本
notify <STRING>|<QUOTED-STRING>：   通用格式的通知触发机制，一个脚本可完成以上三种状态的转换时的通知
```=
```bash
#安装邮件服务
[root@node1 ~]# yum install -y postfix

#发件人配置
[root@node1 ~]# vim /etc/mail.rc
set from=（个人QQ邮箱）@qq.com
set smtp=smtp.qq.com
set smtp-auth-user=（个人QQ邮箱）@qq.com
set smtp-auth-password=mfcjxxjezahijgddj    #到QQ邮箱里配置生成
set smtp-auth=login
set ssl-verify=ignore

=========================================================================
注意：这里的 （set smtp-auth-password=mfcjxxjezahijgddj #到QQ邮箱里配置生成）
需要到QQ邮箱页面申请开放
步骤：QQ邮箱首页-->设置-->账户-->拉至下方找到开启服务：pop3/smtp服务
=========================================================================

#准备通知脚本
[root@node1 ~]# cat /etc/keepalived/nodify.sh
#!/bin/bash

contact='（个人QQ邮箱）@qq.com'

notify() {
    mailsubject="$(hostname) to be $1, vip 转移"
    mailbody="$(date +'%F %T'): vrrp transition, $(hostname) changed to be $1"
    echo "$mailbody" | mail -s "$mailsubject" $contact
}
case $1 in

master)
    notify master
    ;;
backup)
    notify backup
    ;;
fault)
    notify fault
    ;;
*)
    echo "Usage: $(basename $0) {master|backup|fault}"
    exit 1
    ;;
esac

#脚本的调用方法，在vrrp_instance中配置即可
notify_master "/etc/keepalived/notify.sh master"
notify_backup "/etc/keepalived/notify.sh backup"
notify_fault "/etc/keepalived/notify.sh fault"

#如下所示
vrrp_instance VI_1 {
    state MASTER
    interface eth0
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 123456
    }
    virtual_ipaddress {
        192.168.197.100/24 dev ens33 label ens33:0
    }
    track_script {
        chk_haproxy
    }
    notify_master "/etc/keepalived/notify.sh master"
    notify_backup "/etc/keepalived/notify.sh backup"
    notify_fault "/etc/keepalived/notify.sh fault"
}

最后
